Disjuntor Motor Innovations 42-52A 3RV2031-4WA10 - Siemens

Marca do produto: SIRIUS
Designação do produto: Interruptor de potência
Versão do produto: Proteção de motor
Designação do tipo de produto: 3RV2

Dados técnicos gerais:
Tamanho do disjuntor: S2
Tamanho do contator combinável: S2
Expansão do produto: Interruptor auxiliar Si
Potência de perda (em CA, estado operacional quente):
● Valor nominal: 24,5 W
● Por ponto de ligação: 8,2 W
Tensão de isolamento (grau de poluição 3, em CA): 690 V
Tensão de impulso suportável: 6 kV
Resistência ao choque (IEC 60068-2-27): 25g / 11 ms
Durabilidade mecânica:
● Contatos principais: 50.000 ciclos
● Contatos auxiliares: 50.000 ciclos
Durabilidade elétrica: 50.000 ciclos
Identificação de referência (IEC 81346-2:2009): Q
Diretiva RSP (Data): 10/15/2014
Substância SVHC: Chumbo - 7439-92-1
Peso: 1,164 kg

Condições ambientais:
Altura de montagem: Máx. 2.000 m acima do nível do mar
Temperatura ambiente:
● Durante operação: -20 … +60 °C
● Durante armazenamento: -50 … +80 °C
● Durante transporte: -50 … +80 °C
Umidade relativa do ar (durante operação): 10 … 95 %

Circuito de corrente principal:
Quantidade de polos: 3
Valor de resposta ajustável do disparador de sobrecarga: 42 ... 52 A
Tensão de serviço:
● Valor nominal: 20 ... 690 V
● AC-3: Máx. 690 V
Frequência de operação: 50 ... 60 Hz
Corrente de serviço (valor nominal): 52 A
Corrente de serviço em AC-3:
● 400 V: 52 A

Potência operacional em AC-3:
● 230 V: 15 kW
● 400 V: 22 kW
● 500 V: 30 kW
● 690 V: 45 kW

Frequência de manobra:
● AC-3: Máx. 15 1/h

Função de proteção/supervisão:
Detecção de defeito na ligação à terra: Não
Detecção de falha de fase: Sim
Classe de disparo: CLASS 10
Versão do disparador de sobrecarga térmico: -

Capacidade de desativação da corrente limite de curto-circuito (Icu):
● AC, 240 V: 100 kA
● AC, 400 V: 65 kA
● AC, 500 V: 8 kA
● AC, 690 V: 4 kA

Capacidade de interrupção da corrente de curto-circuito de serviço (Ics):
● 240 V: 100 kA
● 400 V: 30 kA
● 500 V: 4 kA
● 690 V: 2 kA

Valor de resposta da corrente do disparador de curto-circuito (sem atraso): 741 A

Valores nominais UL/CSA:
Corrente de carga plena (FLA) para motor trifásico:
● 480 V: 52 A
● 600 V: 52 A

Potência mecânica emitida [cv]:
● Motor trifásico de 1 fase:
— 110/120 V: 5 hp
— 230 V: 10 hp
● Motor trifásico de 3 fases:
— 200/208 V: 15 hp
— 220/230 V: 20 hp
— 460/480 V: 40 hp
— 575/600 V: 50 hp

Proteção contra curto-circuito:
Função do produto: Proteção contra curto-circuito
Versão do disparador de curto-circuito: Magnético
Versão da unidade para fusível em rede IT:
● 240 V: Nenhum necessário
● 400 V: 160
● 500 V: 125
Montagem/Fixação/Dimensões:
Posição de montagem: Conforme desejar
Tipo de fixação: Parafuso e trinquete em carris 35 mm (DIN EN 60715)
Altura: 140 mm
Largura: 55 mm
Profundidade: 149 mm

Distâncias a respeitar:
● Montagem em linha (lado): 0 mm
● Componentes aterrados (400 V):
— Para baixo: 50 mm
— Para cima: 50 mm
— Para o lado: 10 mm
● Componentes sob tensão (400 V):
— Para baixo: 50 mm
— Para cima: 50 mm
— Para o lado: 10 mm
● Componentes aterrados (500 V):
— Para baixo: 50 mm
— Para cima: 50 mm
— Para o lado: 10 mm
● Componentes sob tensão (500 V):
— Para baixo: 50 mm
— Para cima: 50 mm
— Para o lado: 10 mm
● Componentes aterrados (690 V):
— Para baixo: 50 mm
— Para cima: 50 mm
— Para o lado: 10 mm
● Componentes sob tensão (690 V):
— Para baixo: 50 mm
— Para cima: 50 mm
— Para o lado: 10 mm

Conexões/Terminais:
Versão da conexão elétrica: Para circuito principal, conexão parafusada
Disposição da conexão elétrica: Em cima e embaixo
Tipo de seções transversais dos condutores conectáveis:
● Contatos principais:
— Fio único ou mais: 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
— Fio fino (terminal isolado): 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
● Cabos AWG para contatos principais: 2x (18 ... 2), 1x (18 ... 1)
Torque de aperto: Para contatos principais: 3 ... 4,5 N·m
Versão da haste da chave de fendas: Diâmetro 5 ... 6 mm
Dimensão da ponta da chave de fendas: Pozidriv tam. 2
Versão da rosca do parafuso de ligação: Para contatos principais: M6

Segurança:
Função do produto: Adequada para função de segurança: Sim
Aptidão para aplicação:
● Ligação orientada para a segurança: Não
● Desligamento orientado para a segurança: Sim
Vida útil máxima: 10 anos
Teste de vida útil relacionado ao desgaste necessário: Sim
Proporção de falhas perigosas:
● Taxa de demanda baixa (SN 31920): 40 %
● Taxa de demanda elevada (SN 31920): 50 %
Valor B10 (taxa de demanda elevada, SN 31920): 5.000
Taxa de falhas [FIT] (taxa de demanda baixa, SN 31920): 50 FIT

ISO 13849:
Tipo de dispositivo (ISO 13849-1): 3
Superdimensionamento (ISO 13849-2): Necessário: Sim

IEC 61508:
Tipo de chaveador de segurança (IEC 61508-2): Tipo A
Valor T1: Para intervalo Proof-Test ou vida útil (IEC 61508): 10 anos

Segurança elétrica:
Grau de proteção IP (IEC 60529): IP20
Proteção contra contato (IEC 60529): Proteção aos dedos em caso de contato vertical pela frente

Visor:
Versão da indicação para estado de comutação: Manopla

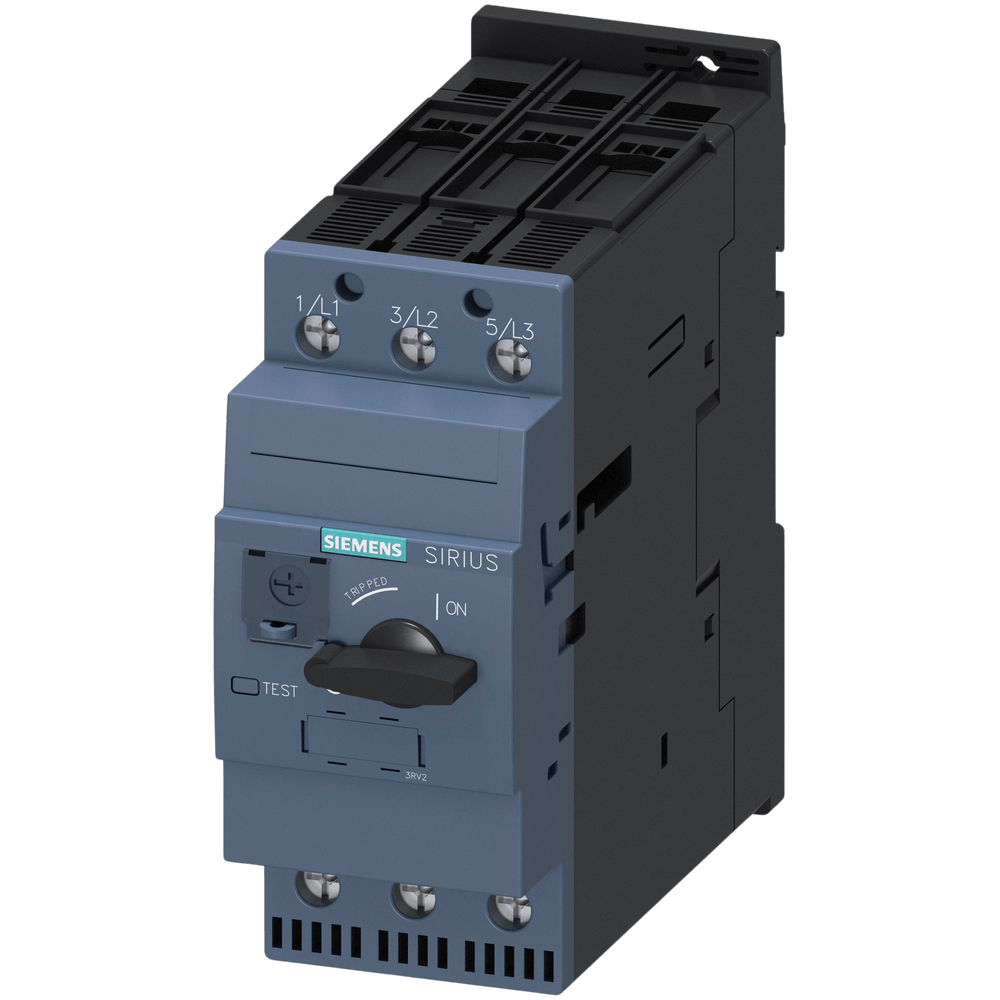

* Imagem meramente ilustrativa
