Disjuntor Motor Innovations 2,5A So Mag 3RV23 11-1CC10 - Siemens

Disjuntor Tamanho S00 Para Combinação De Partida Corrente Nominal 2,5 A N-Release Terminal De Parafuso De 33 A Capacidade De Comutação Padrão
Informações Gerais
Designação do Produto: Disjuntor
Design do Produto: Para Combinações de Partida
Designação do Tipo: 3RV2
Peso: 0,34 kg
Dados Técnicos
Tamanho do Disjuntor: S00
Tamanho do Contator (Combinável): S00, S0
Perda de Potência:
Em CA no estado operacional quente: 7,25 W
Por polo: 2,4 W
Tensão de Isolamento: 690 V (Grau de Poluição 3)
Tensão de Impulso Suportável: 6 kV
Resistência ao Choque: 25g / 11 ms (IEC 60068-2-27)
Vida Útil Mecânica:
Contatos Principais: 100.000 ciclos
Contatos Auxiliares: 100.000 ciclos
Durabilidade Elétrica: 100.000 ciclos
Código de Referência (IEC 81346-2): Q
Nome da Substância SVHC: Chumbo - 7439-92-1
Condições Ambientais
Altura Máxima de Instalação: 2.000 m
Temperatura Ambiente:
Durante Operação: -20 ... +60 °C
Durante Armazenamento: -50 ... +80 °C
Durante Transporte: -50 ... +80 °C
Umidade Relativa Durante Operação: 10 ... 95 %
Especificações do Circuito Principal
Número de Polos: 3
Tensão de Operação:
Valor Nominal: 20 ... 690 V
Máximo AC-3: 690 V
Máximo AC-3e: 690 V
Frequência de Operação: 50 ... 60 Hz
Corrente Operacional:
Valor Nominal: 2,5 A
Em AC-3 (400 V): 2,5 A
Em AC-3e (400 V): 2,5 A
Potência Operacional:
Em AC-3:
230 V: 0,4 kW
400 V: 0,8 kW
500 V: 1,1 kW
690 V: 1,5 kW
Em AC-3e (mesmos valores)
Circuito Auxiliar
Número de Contatos NC: 0
Número de Contatos NO: 0
Número de Contatos CO: 0
Funções de Proteção e Monitoramento
Detecção de Falha à Terra: Não
Detecção de Falha de Fase: Não
Capacidade Máxima de Interrupção de Curto-Circuito (Icu):
240 V: 100 kA
400 V: 100 kA
500 V: 100 kA
690 V: 10 kA
Capacidade de Interrupção de Curto-Circuito em Operação (Ics): (mesmos valores de Icu)
Valor de Resposta da Unidade de Disparo de Curto-Circuito Instantâneo: 33 A
Classificações UL/CSA
Corrente de Carga Plena (FLA) para Motor Trifásico CA:
480 V: 2,5 A
600 V: 2,5 A
Desempenho Mecânico Oferecido:
Para Motor CA Monofásico (230 V): 0,17 hp
Para Motor CA Trifásico:
200/208 V: 0,5 hp
220/230 V: 0,5 hp
460/480 V: 1 hp
575/600 V: 1,5 hp
Proteção contra Curto-Circuito
Função de Proteção contra Curto-Circuito: Sim
Design do Disparo de Curto-Circuito: Magnético
Design do Fusível para Rede IT:
400 V: gL/gG 25 A
500 V: gL/gG 25 A
690 V: gL/gG 20 A
Instalação e Dimensões
Posição de Montagem: Qualquer
Método de Fixação: Montagem por parafusos e encaixe em trilhos DIN de 35 mm (DIN EN 60715)
Dimensões:
Altura: 97 mm
Largura: 45 mm

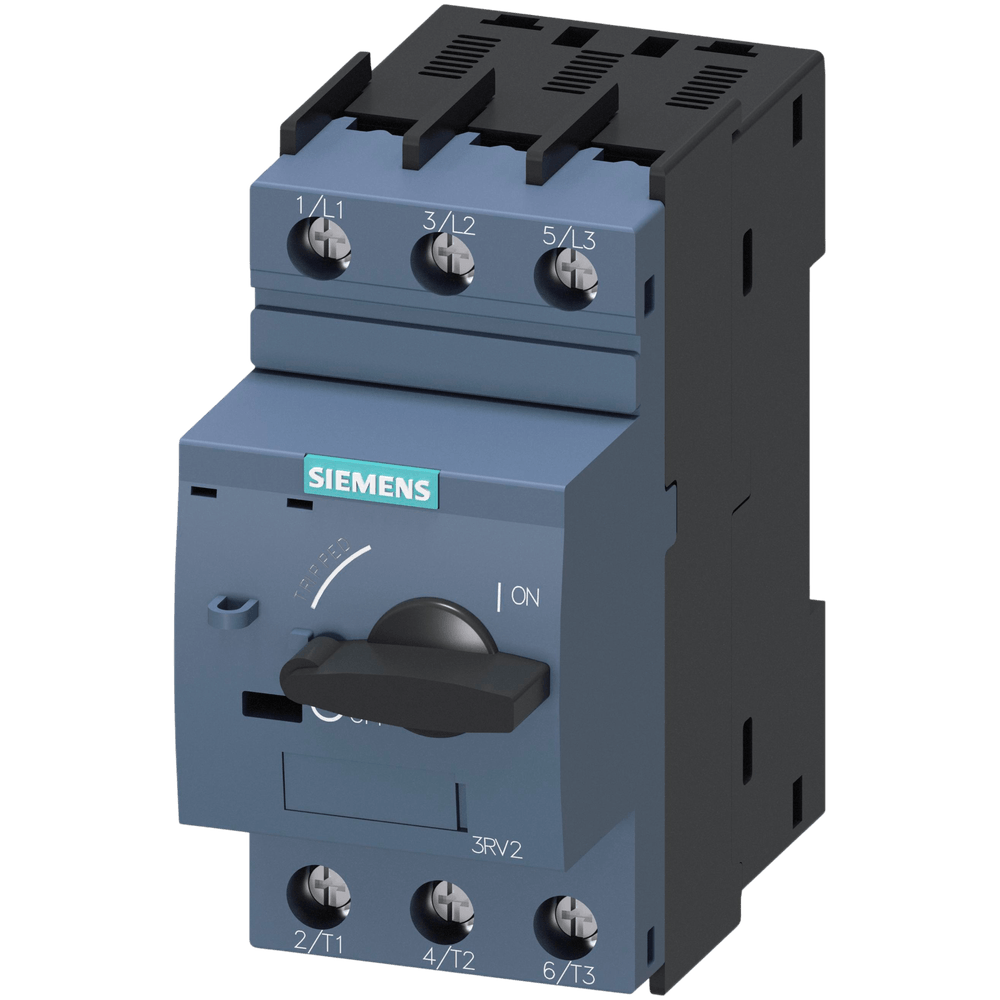

*Imagem meramente Ilustrativa*
