Disjuntor Motor Innovations So Mag 36A 3RV2321-4PC10 - Siemens

Marca do Produto: SIRIUS
Designação do Produto: Disjuntor
Versão do Produto: Para combinações de partida
Designação do Tipo de Produto: 3RV2

Dados Técnicos Gerais
Tamanho do Disjuntor: S0
Tamanho do Contator Compatível: S00, S0
Extensão do Produto: Interruptor auxiliar (Sim)
Perda de Potência [W]:
Em CA no estado operacional quente: 16,25 W
Em CA no estado operacional quente por polo: 5,4 W
Tensão de Isolamento: 690 V (grau de poluição 3)
Resistência à Tensão de Surto: 6 kV
Resistência ao Choque: 25g / 11 ms (IEC 60068-2-27)
Vida Útil Mecânica:
Contatos principais: 100 000 ciclos
Contatos auxiliares: 100 000 ciclos
Durabilidade Elétrica: 100 000 ciclos
Código de Referência (IEC 81346-2): Q
Substância SVHC: Chumbo - 7439-92-1 (Proibição desde 10/01/2009)
Condições Ambientais
Altura de Instalação: Máx. 2 000 m acima do nível do mar
Temperatura Ambiente:
Durante operação: -20 ... +40 °C
Durante armazenamento e transporte: -50 ... +80 °C
Umidade Relativa durante Operação: 10 ... 95 %
Circuito Principal
Número de Polos: 3
Tensão de Operação:
Valor Nominal: 20 ... 690 V
Máximo em AC-3: 690 V
Frequência de Operação: 50 ... 60 Hz
Corrente Operacional Valor Nominal: 36 A
Potência Operacional AC-3:
230 V: 7,5 kW
400 V: 18,5 kW
500 V: 22 kW
690 V: 30 kW
Frequência de Manobra AC-3: Máx. 15 1/h
Circuito Auxiliar
Número de Contatos Auxiliares: Nenhum (NC: 0, NO: 0, CO: 0)
Funções de Proteção e Monitoramento
Detecção de Falha na Terra: Não
Detecção de Falha de Fase: Não
Capacidade de Interrupção de Curto-Circuito (Icu):
Em AC a 240 V: 100 kA
Em AC a 400 V: 20 kA
Em AC a 500 V: 6 kA
Em AC a 690 V: 3 kA
Capacidade de Interrupção de Curto-Circuito Operacional (Ics):
Em 240 V: 100 kA
Em 400 V: 10 kA
Em 500 V: 3 kA
Em 690 V: 2 kA
Valor de Resposta do Disparador de Curto-Circuito Instantâneo: 468 A
Classificações UL/CSA
Corrente de Carga Plena (FLA) para Motor Trifásico:
Em 480 V: 36 A
Em 600 V: 36 A
Potência Mecânica:
Motor Monofásico: 110/120 V: 3 hp, 230 V: 5 hp
Motor Trifásico: 200/208 V: 10 hp, 220/230 V: 10 hp, 460/480 V: 25 hp
Proteção contra Curto-Circuito
Função de Proteção contra Curto-Circuito: Sim
Tipo de Disparador de Curto-Circuito: Magnético
Fusível para Rede IT:
Em 400 V: gG 63 A
Em 500 V: gG 63 A
Em 690 V: gG 63 A
Instalação/ Montagem/ Dimensões
Posição de Montagem: Qualquer
Método de Fixação: Parafuso e montagem em trilho DIN 35 mm (DIN EN 60715)
Dimensões: Altura: 97 mm, Largura: 45 mm, Profundidade: 97 mm
Espaçamento Necessário:
Montagem Lateral: 9 mm
Componentes Aterrados e Sob Tensão (400 V, 500 V, 690 V): Variável (veja detalhes no datasheet original)
Conexões/ Terminais
Tipo de Conexão: Terminais parafusados
Arranjo das Conexões: Em cima e embaixo
Seções Transversais dos Condutores Conectáveis:
Para Contatos Principais: 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
Para Fios Finos: 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
Para Cabos AWG: 2x (16 ... 12), 2x (14 ... 8)
Torque de Aperto:
Contatos Principais: 2 ... 2,5 N·m
Contatos Auxiliares: 2 ... 2,5 N·m
Tamanho da Ponta da Chave de Fendas: Pozidriv tam. 2
Rosca do Parafuso de Ligação: M4
Dados Relacionados à Segurança
Adequado para Função de Segurança: Sim
Adequação para Desligamento Relacionado à Segurança: Sim
Vida Útil Máxima: 10 anos
Vida Útil Relacionada ao Desgaste: Necessária
Taxa de Falhas Perigosas:
Baixa Demanda: 40 %
Alta Demanda: 50 %
Valor B10 com Alta Demanda: 5 000
Taxa de Falhas [FIT]: 50 FIT (Baixa Demanda)
Conformidade com Normas
ISO 13849:
Tipo de Dispositivo: 3
Sobredimensionamento Necessário: Sim
IEC 61508:
Tipo de Dispositivo de Segurança: Tipo A
Valor T1 (Intervalo de Teste ou Vida Útil): 10 anos
Segurança Elétrica
Classe de Proteção: IP20 (frente)
Proteção ao Toque: Seguro para contato vertical da frente
Exibição
Versão de Exibição do Status de Comutação: Manípulo

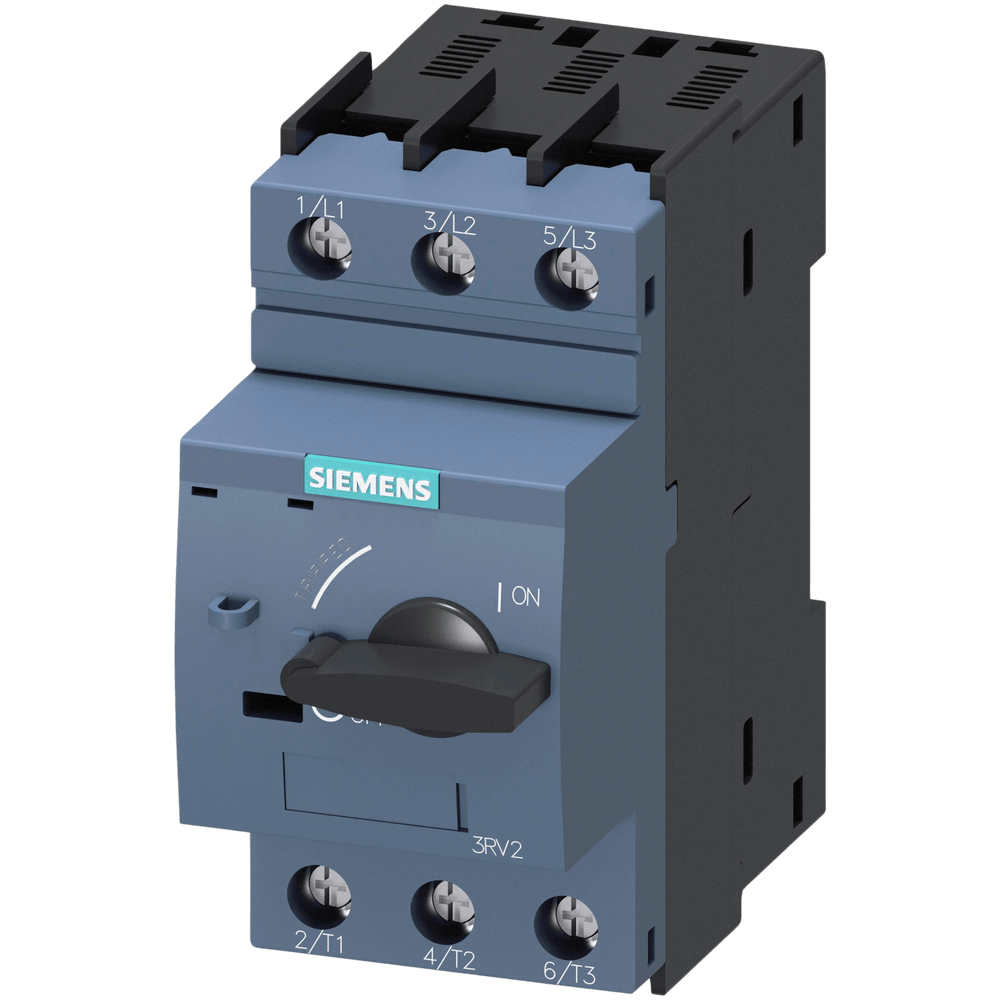

*Imagem meramente Ilustrativa*
