Disjuntor Tripolar CW3-2500HU/3 800VAC 1000A – Changshu

Disjuntor Tripolar CW3-2500HU/3 800VAC 1000A – Changshu

A Changshu Switchgear Manufacturing Co., LTD (antiga Fábrica de Equipamentos de Comutação Changshu) desenvolveu a Série CW3 de Disjuntores Inteligentes, como o novo membro da
família CW, que são a nova geração de produtos que combinam a vasta experiência em pesquisa e desenvolvimento de disjuntores, a tecnologia de distribuição consolidada e o design ergonômico dos projetistas da nossa empresa. Os disjuntores podem ser usados ​​em diversas áreas de distribuição de baixa tensão, não apenas para proteger os circuitos, mas também para proteger motores (os disjuntores atendem aos requisitos de proteção de motores de acordo com a norma GB50055) e geradores (os disjuntores atendem aos requisitos de proteção de geradores de acordo com a norma GB755), proporcionando aos usuários programas mais seguros, confiáveis ​​e abrangentes para a proteção da distribuição de baixa tensão.

Designação de tipo: CW3-2500
Tamanho do quadro com corrente nominal Inm(A): 2500
Corrente nominal In(A): 1000A
Tensão operacional nominal Ue(V): AC50Hz/60Hz, 400、690
Tensão nominal de impulso suportável Uimp(kV): 12kV
Tensão suportável de frequência da rede U(V): 3500
Numero de Polos: 3
Corrente nominal do polo neutro IN(A):100%In

Capacidade de interrupção de curto-circuito: H
Capacidade nominal máxima de interrupção de curto-circuito Icu(kA) (r.m.s value):
AC400V: 85kA
AC690V: 65kA
Capacidade nominal de interrupção de curto-circuito em serviço Ics(kA) (r.m.s value):
AC400V: 85kA
AC690V: 65kA
Capacidade nominal de fechamento de curto-circuito Icm(kA) (peak value):
AC400V: 187kA
AC690V: 143kA
Corrente suportável de curta duração nominal Icw(kA) (peak value):
AC400V: 85kA
AC690V: 65kA
Tempo total de frenagem (sem atraso adicional) (ms): 25~30

Dimensões aproximadas: 362x395x290mm

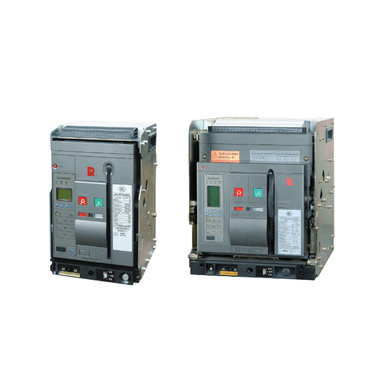

*Imagem Meramente Ilustrativa
