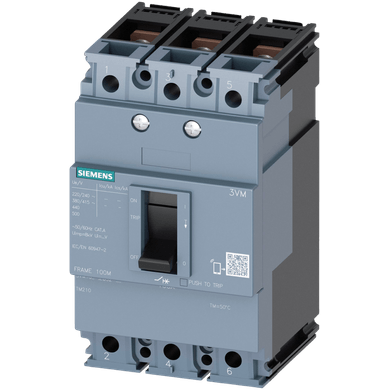

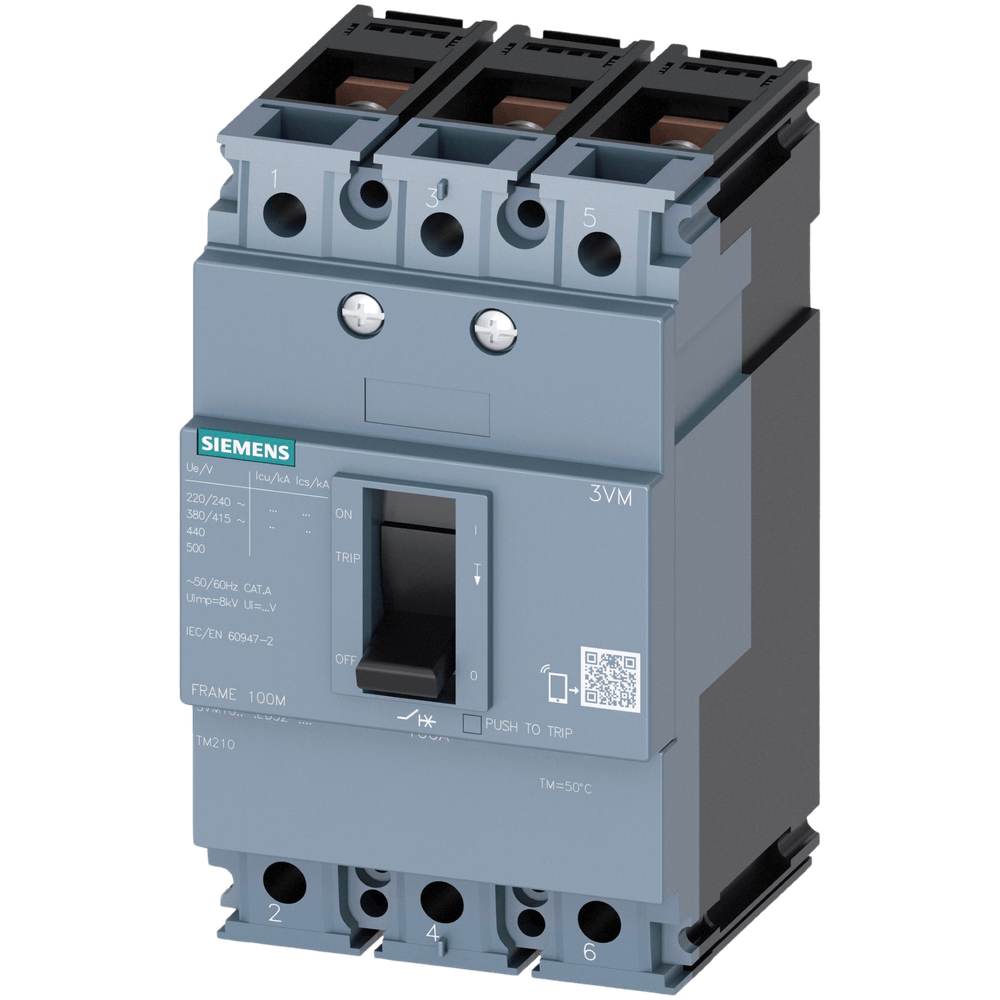

Disjuntor I. Tripolar 32A 3VM1032-2ED32-0AA0 - Siemens

Descrição

designação do produto Disjuntor em caixa moldada
design do produto Proteção de linha
projeto do disparador de sobrecorrente TM210
função de proteção do relé de sobrecorrente LI
número de pólos 3
Dados técnicos gerais
tensão de isolamento / valor nominal 800 V
tensão de operação / em CA / em 50/60 Hz / valor nominal 500 V
tensão de operação / em CC / valor nominal 500 V
tensão de operação / em CA / valor nominal 690 V
perda de potência [W] / máximo 11 W
perda de potência [W] / para valor nominal da corrente / em CA / em quente
estado operacional / por pólo
3,53W
vida útil mecânica (ciclos operacionais) / típico 12.000
resistência elétrica (ciclos de operação) / em AC-1 / em 380/415 V 2 000
característica do produto / para condutores neutros / atualizável/retrofitável
/ à prova de curto-circuito e sobrecarga
Não
versão de monitoramento de falta à terra Sem
função do produto
● função de comunicação Não
● outra função de medição Não
Peso Líquido 922g
Atual
corrente operacional
● a 40 °C 32 A
● a 45 °C 32 A
● a 50 °C 32 A
● a 55 °C 31 A
● a 60 °C 31 A
● a 65 °C 30 A
● a 70 °C 30 A
Capacidade de comutação de acordo com IEC 60947
classe de capacidade de comutação do disjuntor C
capacidade máxima de interrupção de corrente de curto-circuito (Icu)
● em 240 V 25 kA
● em 415 V 16 kA
● em 440 V 8 kA
● a 500 V 5 kA
capacidade de interrupção de corrente de curto-circuito operacional (Ics)
● em 240 V 12 kA
● em 415 V 8 kA
● em 440 V 4 kA
● a 500 V 3 kA
capacidade de criação de corrente de curto-circuito (Icm)
● em 240 V 53 kA
● em 415 V 32 kA
● em 440 V 14 kA
● a 500 V 8 kA
projeto de proteção contra curto-circuito Para valores de capacidade de comutação em sistemas de energia CC, consulte o 3VA Molded Case
Manual do Disjuntor; link disponível em Serviço e Suporte no último
capítulo
Parâmetros ajustáveis
característica do produto / para disparo em L / pode ser ligado/desligado Não
corrente de ajuste do valor de resposta ajustável (Ir) / do L-trip / com
Característica I2t
● mínimo 32 A
● máximo 32 A
tempo de atraso do valor de resposta ajustável (tr) / para disparo em L / com I2t
característica
● mínimo 1 s
● máximo 1 s
corrente de ajuste do valor de resposta ajustável (Ii) / para disparo I
● mínimo 320 A
● máximo 320 A
corrente de ajuste ajustável (InN) / para disparo N
● mínimo 0 A
● máximo 0 A
valor de resposta de corrente ajustável corrente / de instantâneo
unidade de disparo de curto-circuito
● máximo 320 A
função do produto/proteção de aterramento Não
Design mecânico
componente do produto
● liberação de subtensão Não
● gatilho de tensão Não
● indicador de viagem Não
altura [pol.] 5,12 pol.
altura 130 mm
largura [pol.] 3 pol.
largura 76,2 mm
profundidade [pol.] 2,76 pol.
profundidade 70 mm
Conexões
disposição de conectores elétricos / para circuito de corrente principal Conexão frontal
tipo de conexão elétrica / para kit de fixação de porca do circuito de corrente principal em ambas as extremidades
tipo de seção transversal de condutor conectável / para barra plana
conexão terminal / mínimo
12x1mm
tipo de seção transversal de condutor conectável / para barra plana
conexão terminal / máximo
17x6,5mm
desenho da superfície / das ligações / no topo do
interruptor (N, 1, 3, 5)
Prata
desenho da superfície / das conexões / na parte inferior do
interruptor (N, 2, 4, 6)

*Imagem meramente Ilustrativa*
