Disjuntor Caixa Moldada Tripolar EasyPact Ajustável 36kA 380/415Vca 420-600A Cód. CVS630F3630/LV563306 – Schneider

Disjuntor Easypact CVS 36kA 3P 3d 600A - LV563306

A Linha de disjuntores EasyPact CVS hoje possuem 2 tipos de referencias: referencias nacionais, iniciadas por CVS, e referencias globais, iniciadas por LV5. Não há nenhuma diferença entre os tipos de referencias, se tratando exatamente do mesmo disjuntor

O EasyPact CVS630F é um disjuntor fixo 3d de 3 polos com alto nível de desempenho e funcionalidade de economia de custos. É uma escolha ideal para aplicações de proteção de edifícios de pequeno e médio porte. A capacidade de interrupção (Icu) é de 36 kA rms a 415 VCA 50/60 Hz. A tensão operacional é 415 VAC 50/60Hz. Este produto incorpora uma unidade de disparo termomagnético (TMD) com classificação de 630A. A unidade de disparo TMD fornece uma proteção ajustável contra sobrecarga térmica e uma proteção magnética fixa. A unidade de disparo TMD fornece uma proteção ajustável contra sobrecarga térmica e uma proteção magnética fixa. Além disso, pode ser instalado em painéis de interruptores de isolação de classe II, pois é um dispositivo frontal de classe II (IEC 60664-1). Esta versão de 3 polos (140 mm x 255 mm x 110 mm) vem com uma variedade de funções e acessórios opcionais. O EasyPact CVS630F está em conformidade com as normas internacionais (IEC 60947, CCC, EAC). Ele pode ser instalado em painéis de isolamento de classe II, pois é um dispositivo de face frontal de classe II (IEC 60664-1).

Linha: EasyPact
Linha de produto: Easypact CVS100...250
Nome do produto: EasyPact CVS
Nome abreviado do dispositivo: CVS630F
Tipo de produto ou componente: Disjuntor
Aplicação do dispositivo: Distribuição
Descrição de polos: 3P
Descrição dos polos protegidos: 3D
Earth leakage protection (Vigi add on): Sem
[In] corrente nominal: 600 A a 40 °C
Tipo de rede: CA
Categoria de uso: Categoria A
[Icu] Breaking capacity:
40 kA Icu a 220/240 V CA 50/60 Hz para IEC 60947-2
36 kA Icu a 380/415 V CA 50/60 Hz para IEC 60947-2
30 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
Nome da unidade de disparo: TM-D
Tecnologia da unidade de disparo: Termomagnético
Classificação da unidade de disparo: 600 A a 40 °C
Tipo de proteção:
Proteção contra sobrecargas (térmicas)
Proteção contra curtos-circuitos (magnético)

[Uimp] Tensão nominal de impulso suportada: 8 kV conforming to EN/IEC 60947-2
Frequência da rede: 50/60 Hz
Código de capacidade de interrupção: F
[Ics] capacidade de corte nominal em serviço:
40 kA a 220/240 V CA 50/60 Hz para IEC 60947-2
36 kA a 380/415 V CA 50/60 Hz para IEC 60947-2
23 kA a 440 V CA 50/60 Hz para IEC 60947-2
Durabilidade mecânica: 15000 ciclos
Durabilidade elétrica: 4000 ciclos 415 V pol conforme IEC 60947-2
Tipo de controle: Alavanca articulada
Linha de ajuste de proteção térmica: 420…600 A
Tipo de ajuste de detecção de longa duração Ir: Ajustável
Linha de ajuste de detecção de longa duração: 0,7...1 x pol
Tipo de ajuste de atraso de longa duração: Fixo
Regulação de detecção instantânea tipo Ii: Ajustável
Linha de ajuste de detecção instantânea: 4...8 x In
Indicação de posição do contato: Sim
Suporte de montagem: Placa posterior
Modo de montagem: Fixo
Conexões da parte de cima: Frontal
Conexão na parte inferior: Frontal
Conexões – terminais: Conexão a parafuso
Passo de conexão: 45 mm
Código de compatibilidade: CVS630
Largura: 140 mm
Profundidade: 110 mm
Altura: 255 mm
Peso líquido: 5,2 kg

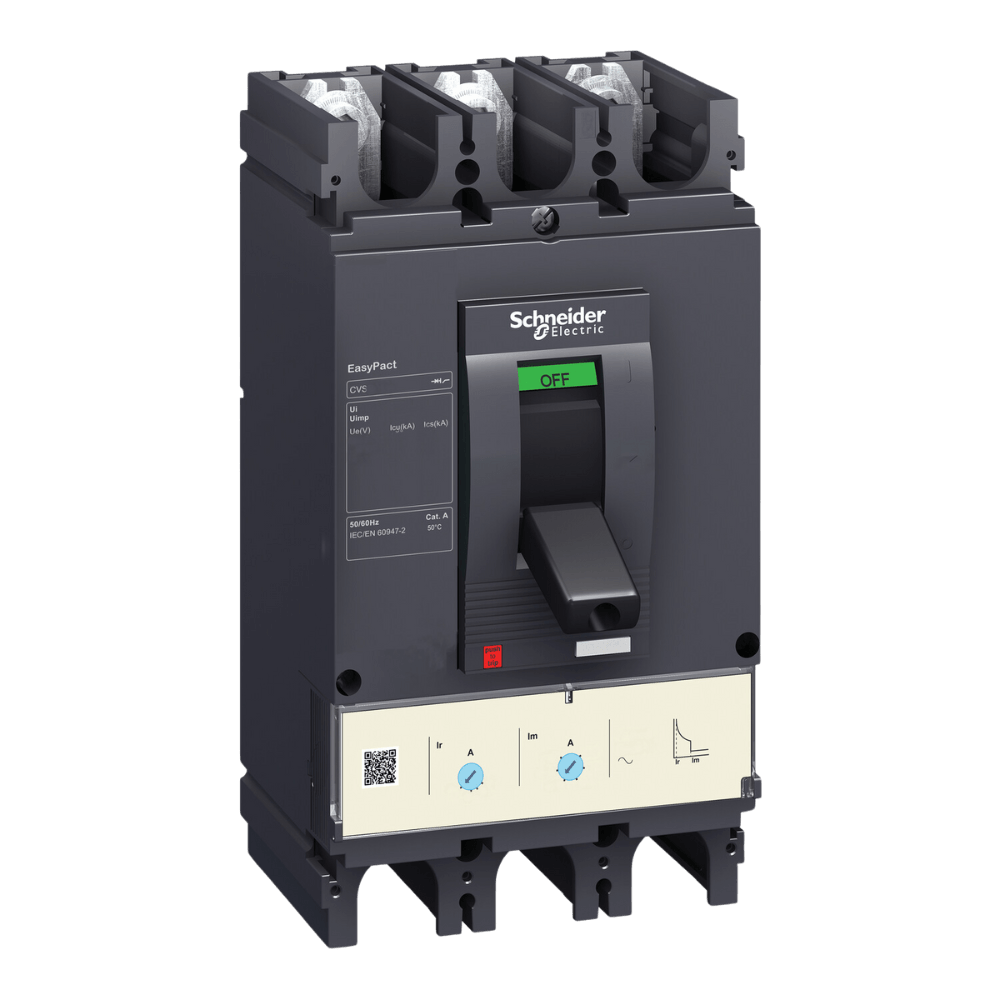

*Imagem Meramente Ilustrativa*
