Disjuntor DR 1P+N 10A/30mA AC 240V A9D34610 – Schneider

Nome do produto: Acti9 iDPN Vigi
Tipo de produto ou componente: Disjuntor diferencial (DDR)
Nome abreviado do dispositivo: iDPNa Vigi
Aplicação do dispositivo: Distribuição
Descrição de polos: 1P + N
Número de polos protegidos: 1
Posição neutra: Esquerda
[In] corrente nominal: 10 A
Tipo de rede: CA
Frequência da rede: 50 Hz
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
Sensibilidade de fuga à terra: 30 mA
Adequação para isolamento: Sim conforme EN/IEC 60947-2

Localização do dispositivo no sistema: De saída
[Ue] tensão de operação nominal: 230...240 V CA 50 Hz
Limite de disparo magnético: 5...10 x pol
Tecnologia de disparo de corrente residual: Independente da tensão
Atraso de proteção de fuga à terra: Instantâneo
Classe de proteção de fuga à terra: Classe AC
capacidade de corte: 4500 A Icn a 230...240 V CA 50 Hz para EN/IEC 61009-2-1
[Ics] capacidade de corte nominal em serviço: 4500 A 100 % x Icn at 230...240 V CA 50 Hz conforming to EN/IEC 61009-2-1
Capacidade de fechamento e corte nominal: Idm 4500 A a 230...240 V CA 50 Hz para EN/IEC 61009-2-1
Classe de limitação: 3 para EN/IEC 61009-2-1
[Ui] tensão de isolamento nominal: 400 V CA 50 Hz
[Uimp] tensão suportável de impulso nominal: 4 kV
Indicação de posição do contato: Sim

Tipo de controle: Alavanca articulada
Sinalização local: LIGADO, DESLIGADO, acionado por falha
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
Compatibilidade do bloco de distribuição do barramento combinado: Superior ou inferior: sim
Passo de conexão: 9 mm entre fase e neutro
Desvios de 9 mm: 4
Altura: 85 mm
Largura: 36 mm
Profundidade: 73 mm
Peso líquido: 125 g
Cor: Branco
Durabilidade mecânica: 20000 ciclos
Durabilidade elétrica: 20000 ciclos
Descrição das opções de bloqueio: Dispositivo de travamento

conexões – terminais:
Terminal simples superior ou inferior1…16 mm² rígido
Terminal simples superior ou inferior1…10 mm² Flexível
Terminal simples superior ou inferior1…10 mm² flexível com virola

Comprimento da decapagem do fio: 15 mm for superior ou inferior connection
Torque de aperto: 2 N.m superior ou inferior
proteção de fuga à terra: Integrado

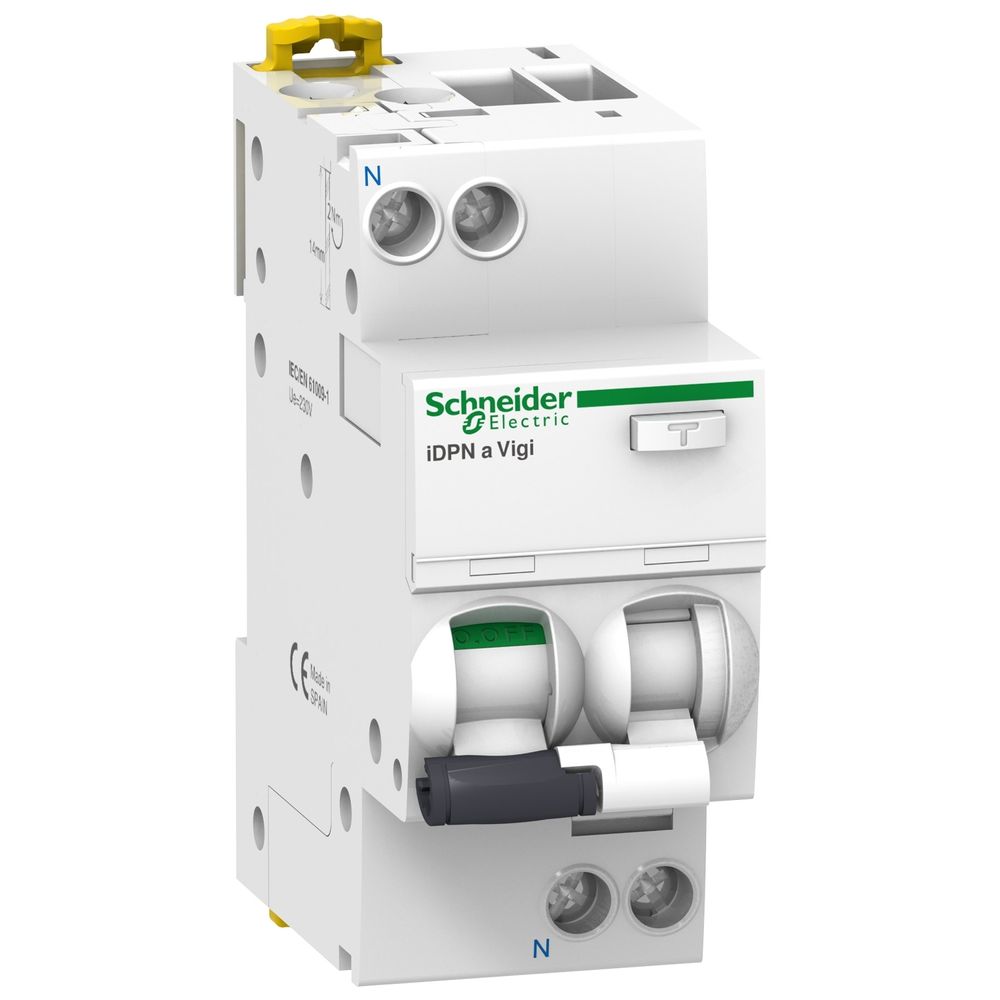

*Imagem Meramente Ilustrativa
