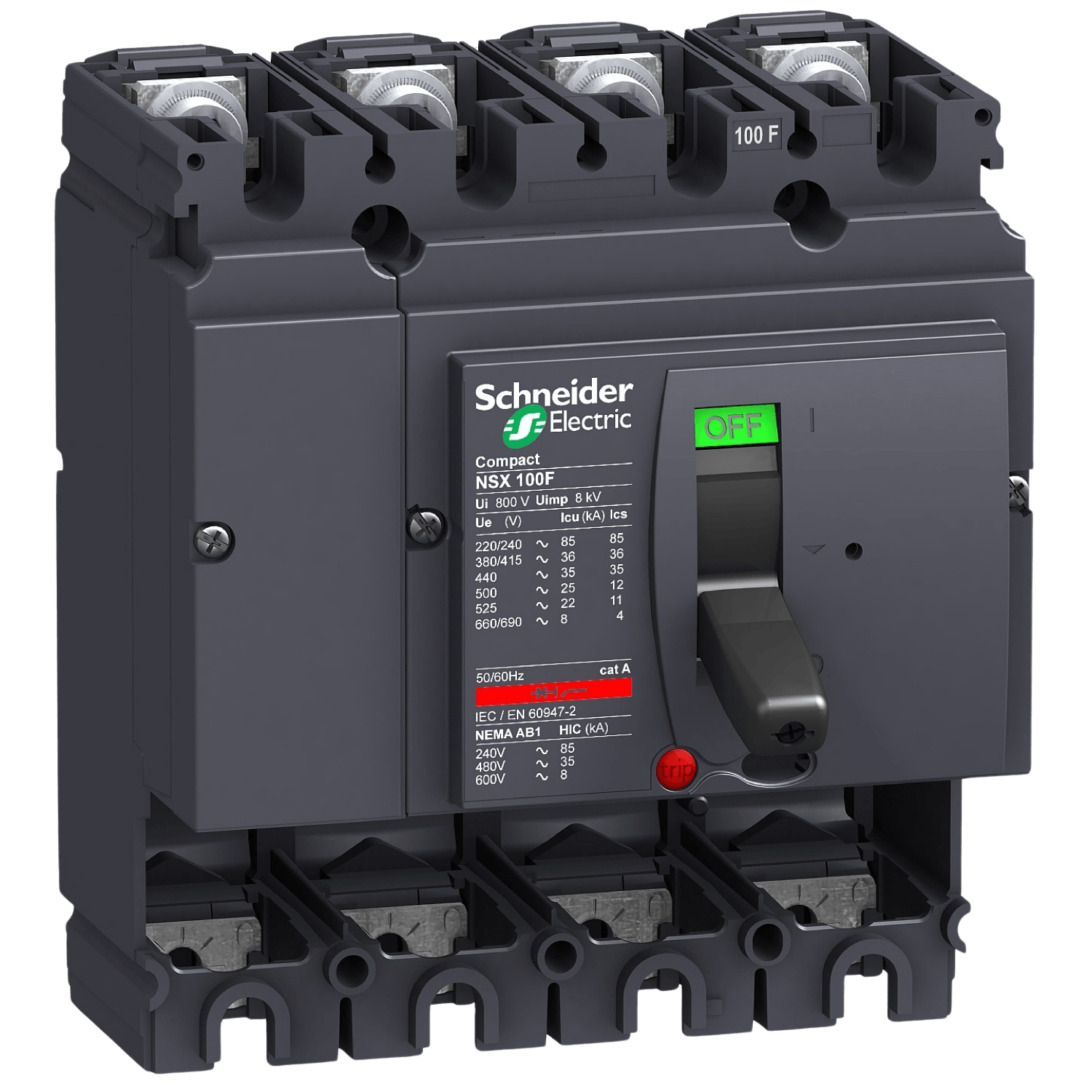

Estrutura P/ Disjuntor Caixa Moldada Tetrapolar ComPact NSX100F Cód. LV429008 – Schneider

Estrutura P/ Disjuntor Caixa Moldada Tetrapolar ComPact NSX100F Cód. LV429008 – Schneider

Este é um quadro básico de 4 polos para Compact NSX100F. O Compact NSX foi projetado para otimizar o espaço e a capacidade de interrupção para todas as aplicações padrão e específicas. Este quadro básico vem sem unidade de disparo e é compatível com qualquer tipo de unidade de disparo encomendada separadamente. A capacidade de interrupção Icu é de 36kA a 415VAC 50/60Hz. A tensão operacional é 690VAC 50/60Hz (limitada a 440VAC 50/60Hz se houver proteção contra fuga à terra).

Linha de produto: ComPact NSX100...250
Nome abreviado do dispositivo: NSX100F
Tipo de produto ou componente: Quadro básico
Aplicação do dispositivo: Distribuição
nome do disjuntor: Compact NSX100F
Number of poles: 4P
posição neutra: Esquerda
[In] corrente nominal: 100 A a 40 °C
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz
Tipo de rede: CA
Frequência da rede: 50/60 Hz
Categoria de uso: Categoria A
Performance level: F 36 kA 415 V CA
Tipo de controle: Alavanca articulada
Modo de montagem: Fixo

[Ui] Tensão estipulada de Isolamento: 800 V CA 50/60 Hzem conformidade com IEC 60947-2
[Uimp] Tensão de resistência aos choques: 8 kVem conformidade com IEC 60947-2

[Ics] rated service short-circuit breaking capacity:
11 kA a 525 V CA 50/60 Hzem conformidade com IEC 60947-2
35 kA a 440 V CA 50/60 Hzem conformidade com IEC 60947-2
36 kA a 380/415 V CA 50/60 Hzem conformidade com IEC 60947-2
4 kA a 660/690 V CA 50/60 Hzem conformidade com IEC 60947-2
85 kA a 220/240 V CA 50/60 Hzem conformidade com IEC 60947-2
12,5 kA a 500 V CA 50/60 Hzem conformidade com IEC 60947-2

durabilidade mecânica: 50000 ciclosem conformidade com IEC 60947-2

durabilidade elétrica:
10000 ciclos 690 V CA 50/60 Hz Inem conformidade com IEC 60947-2
20000 ciclos 690 V CA 50/60 Hz In/2em conformidade com IEC 60947-2
30000 ciclos 440 V CA 50/60 Hz Inem conformidade com IEC 60947-2
50000 ciclos 440 V CA 50/60 Hz In/2em conformidade com IEC 60947-2

Suporte de montagem: Placa posterior
ligação superior: Frontal
ligação inferior: Frontal
Passo de conexão: 35 mm
tipo de protecção: Sem protecção
Width (W): 140 mm
Height (H): 161 mm
Depth (D): 86 mm

*Imagem Meramente ilustrativas
