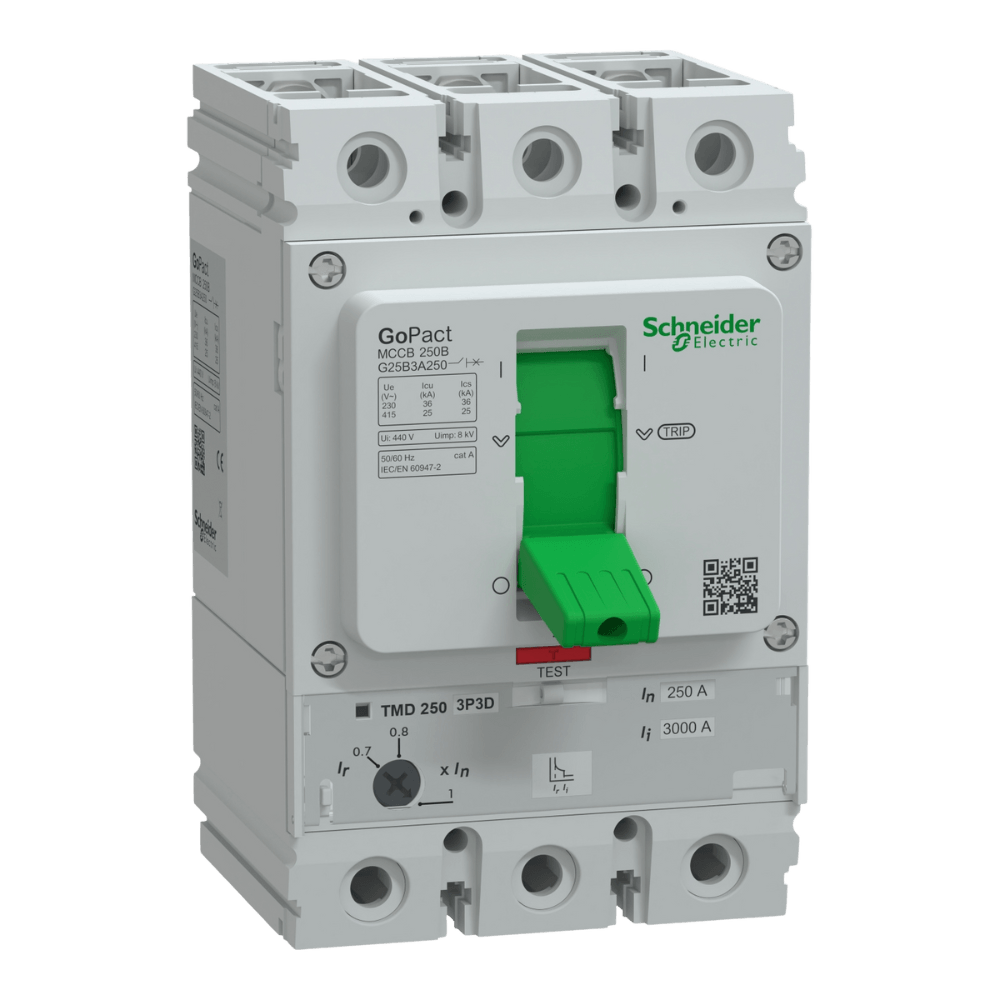

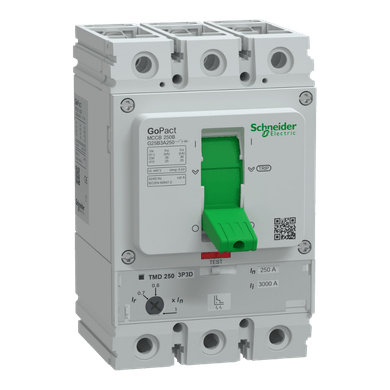

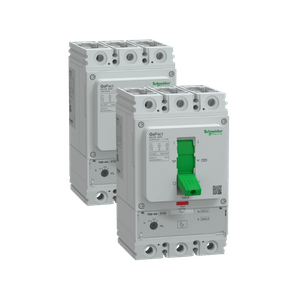

Disjuntor, GoPact MCCB 250, 3 polos, 25 kA a 415 VCA, unidade de disparo TMD, proteção térmica ajustável O GoPact de Schneider Electric é uma linha de disjuntores de caixa moldada especialmente projetada e dedicada a edifícios de pequeno e médio porte, fábricas, OEMs e outras aplicações exigentes. Projetada para atender aos requisitos das instalações de sistemas elétricos atuais em constante evolução. Este dispositivo é um disjuntor termomagnético de 3 polos e corrente nominal de 250A. O GoPact MCCB oferece uma boa relação preço-desempenho para aplicações básicas e garantiza uma proteção elétrica confiável para suas aplicações. Sua capacidade de ruptura (Icu) é 25kA rms a 415VAC 50/60Hz. A tensão de operação é 415V AC 50/60Hz. Este produto incorpora uma unidade de disparo termomagnético (TMD) com classificação de 250A (In). Esta unidade de disparo TMD fornece uma proteção térmica ajustável Ir (contra sobrecargas) com uma faixa de ajuste de 0,7xIn a 1xIn (175A-250A). Além disso, oferece uma proteção magnética fixa (contra curto-circuitos) configurada para 12xIn (3000A). O GoPact MCCB possui uma variedade de acessórios opcionais simples de escolher e instalar. Suas dimensões são 165 mm (A.) x 105 mm (L.) x 90 mm (P.) e seu peso é de 1,9 kg. Este produto tem certificação IEC 60947-1 e IEC 60947-2. Além disso, a linha GoPact MCCB se beneficia da garantia de qualidade da Schneider Electric. Os disjuntores termomagnéticos de caixa moldada GoPact levam o selo Green PremiumTM, que reflete o compromisso e a conformidade com as mais recentes regulamentações ambientais, a transparência sobre os impactos ambientais e os produtos circulares de baixo CO2. Linha de Produto: GoPact MCCB Tipo de produto ou componente: Disjuntor Nome do produto: GoPact MCCB 250 Aplicação do dispositivo: Distribuição Descrição de polos: 3P Descrição dos polos protegidos: 3D [In] corrente nominal: 250A a 40 °C [Ue] tensão de operação nominal: 415 V CA 50/60 Hz em conformidade com EN/IEC 60947-2 Adequação para isolamento: Sim conforme EN/IEC 60947-2 Categoria de uso: Categoria A [Icu] capacidade de interrupção de curto-circuito nominal 25 kA Icu a 380/415 V CA 50/60 Hz para EN/IEC 60947-2 36 kA Icu a 220/230 V CA 50/60 Hz para EN/IEC 60947-2 Nível de desempenho: B 25 kA 380/415 V CA Nome da unidade de disparo: TM-D Tecnologia da unidade de disparo: Termomagnético Funções de proteção da unidade de disparo: QUE Tipo de controle: Alavanca articulada [Ui] tensão de isolamento nominal: 440 V CA em conformidade com EN/IEC 60947-2 [Uimp] tensão suportável de impulso nominal: 8 kV de acordo com EN/IEC 60947-2 [Ics] capacidade de interrupção de curto-circuito de serviço nominal 25 kA a 380/415 V CA 50/60 Hz para EN/IEC 60947-2 36 kA a 220/230 V CA 50/60 Hz para EN/IEC 60947-2 Durabilidade mecânica: 25000 ciclos Durabilidade elétrica: 8000 ciclos a 415 V pol Dissipação de alimentação por polo: 25 W Suporte de montagem: Placa traseira Posição de montagem: Horizontal e vertical / Plano nas costas Conexões da parte de cima: Frontal Conexão na parte inferior: Frontal Terminais de conexão: Conexão por parafuso Passo de conexão: 35 milímetros Tipo de proteção: L : for proteção contra sobrecargas (térmicas) / I : for proteção contra curtos-circuitos (magnético) Classificação da unidade de disparo: 250A a 40 °C Ajuste de captação de longa duração tipo Ir (proteção térmica): Fixo. [Ir] Faixa de ajuste de captação de proteção de longa duração: 0,7...1 x pol Ajuste de atraso de proteção de longa duração tipo tr: Fixo Ajuste instantâneo de captação de proteção tipo II: Fixo [Ii] Faixa de ajuste de captação de proteção instantânea: 12 x In Largura (L): 105 milímetros Altura (H): 165 milímetros Profundidade (D): 90 milímetros Peso líquido: 1,9 kg Cor: Cinza (RAL 7035) *Imagens Meramente Ilustrativas*
