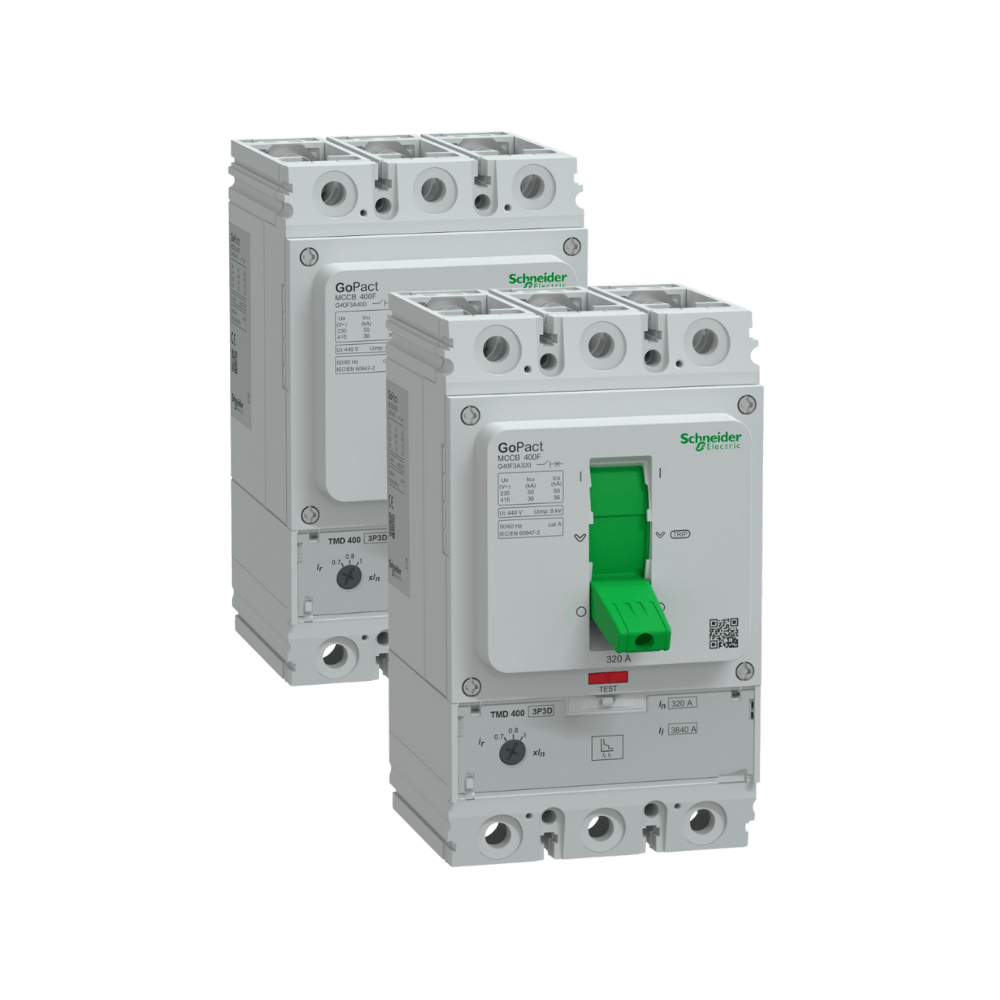

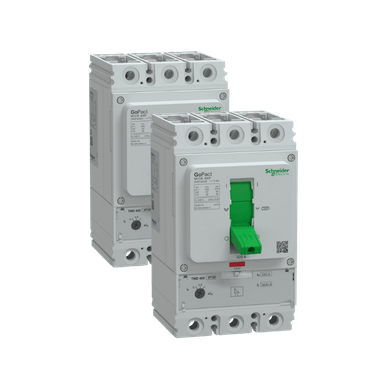

Disjuntor, GoPact MCCB 400, 3 polos, 36 kA a 415 VCA, unidade de disparo TMD, proteção térmica ajustável O GoPact de Schneider Electric é uma linha de disjuntores de caixa moldada especialmente projetada e dedicada a edifícios de pequeno e médio porte, fábricas, OEMs e outras aplicações exigentes. Este dispositivo é um disjuntor termomagnético de 3 polos. O GoPact MCCB oferece uma boa relação preço-desempenho para aplicações básicas e garante uma proteção elétrica confiável para suas aplicações. Sua capacidade de ruptura (Icu) é 36kA rms a 415VAC 50/60Hz. A tensão de operação é 415V AC 50/60Hz. Este produto incorpora uma unidade de disparo termomagnético (TMD). Esta unidade de disparo TMD fornece uma proteção térmica ajustável Ir (contra sobrecargas) com uma faixa de ajuste de 0,7xIn a 1xIn. Além disso, oferece proteção magnética fixa (contra curto-circuitos) configurada para 12xIn. Suas dimensões são 205 mm (A.) x 120 mm (L.) x 105 mm (P.) e seu peso é de 1,9 kg. Este produto tem tem certificação IEC 60947-1 e IEC 60947-2. Além disso, a linha GoPact MCCB se beneficia da garantia de qualidade da Schneider Electric. Os disjuntores termomagnéticos de caixa moldada GoPact levam o selo Green PremiumTM, que reflete o compromisso e a conformidade com as mais recentes regulamentações ambientais, a transparência sobre os impactos ambientais e os produtos circulares ede baixo CO2. Linha de Produto: GoPact MCCB Tipo de produto ou componente: Disjuntor Nome do produto: GoPact MCCB 400 Aplicação do dispositivo: Distribuição Descrição de polos: 3P Descrição dos polos protegidos: 3D [In] corrente nominal: 320A/400A a 40 °C [Ue] tensão de operação nominal: 415 V CA 50/60 Hz em conformidade com EN/IEC 60947-2 Adequação para isolamento: Sim conforme EN/IEC 60947-2 Categoria de uso: Categoria A [Icu] capacidade de interrupção de curto-circuito nominal 36 kA Icu a 380/415 V CA 50/60 Hz para EN/IEC 60947-2 45 kA Icu a 220/230 V CA 50/60 Hz para EN/IEC 60947-2 Nível de desempenho: F 25 kA 380/415 V CA Nome da unidade de disparo: TM-D Tecnologia da unidade de disparo: Termomagnético Funções de proteção da unidade de disparo: QUE Tipo de controle: Alavanca articulada [Ui] tensão de isolamento nominal: 440 V CA em conformidade com EN/IEC 60947-2 [Uimp] tensão suportável de impulso nominal: 8 kV de acordo com EN/IEC 60947-2 [Ics] capacidade de interrupção de curto-circuito de serviço nominal 36 kA a 380/415 V CA 50/60 Hz para EN/IEC 60947-2 45 kA a 220/230 V CA 50/60 Hz para EN/IEC 60947-2 Durabilidade mecânica: 15000 ciclos Durabilidade elétrica: 5000 ciclos a 415 V pol Dissipação de alimentação por polo: 40 W Suporte de montagem: Placa traseira Posição de montagem: Horizontal e vertical / Plano nas costas Conexões da parte de cima: Frontal Conexão na parte inferior: Frontal Terminais de conexão: Conexão por parafuso Passo de conexão: 40 milímetros Tipo de proteção: L : for proteção contra sobrecargas (térmicas) / I : for proteção contra curtos-circuitos (magnético) Classificação da unidade de disparo: 320A/400A a 40 °C Ajuste de captação de longa duração tipo Ir (proteção térmica): Fixo. [Ir] Faixa de ajuste de captação de proteção de longa duração: 0,7...1 x pol Ajuste de atraso de proteção de longa duração tipo tr: Fixo Ajuste instantâneo de captação de proteção tipo II: Fixo [Ii] Faixa de ajuste de captação de proteção instantânea: 12 x In Largura (L): 120 milímetros Altura (H): 205 milímetros Profundidade (D): 105 milímetros Peso líquido: 3,5 kg Cor: Cinza (RAL 7035) *Imagens Meramente Ilustrativas*
