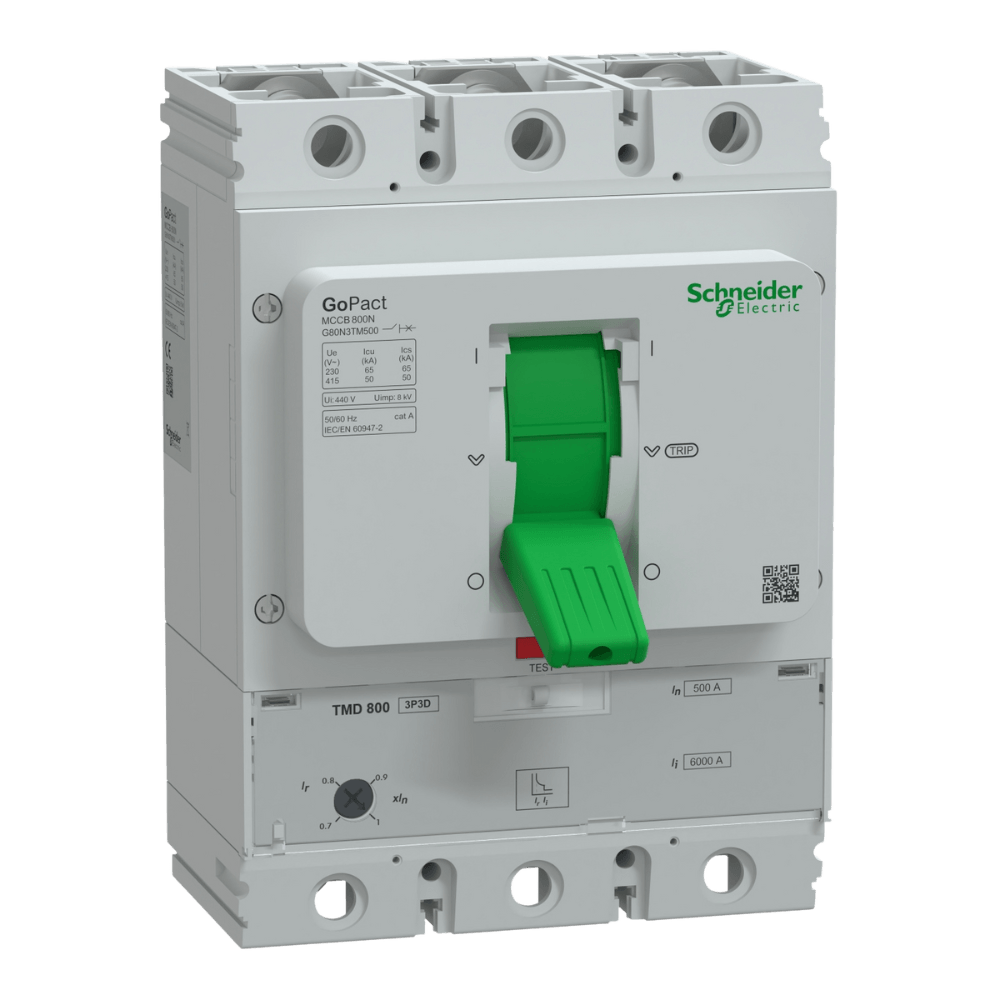

Disjuntor Caixa Moldada Tripolar GoPact MCCB 800 Ajustável 50kA 415Vca – Schneider | 350-500A Cód. G80N3TM500

Disjuntor, GoPact MCCB 800, 3 polos, 50 kA a 415 VCA, unidade de disparo TMD, proteção térmica ajustável

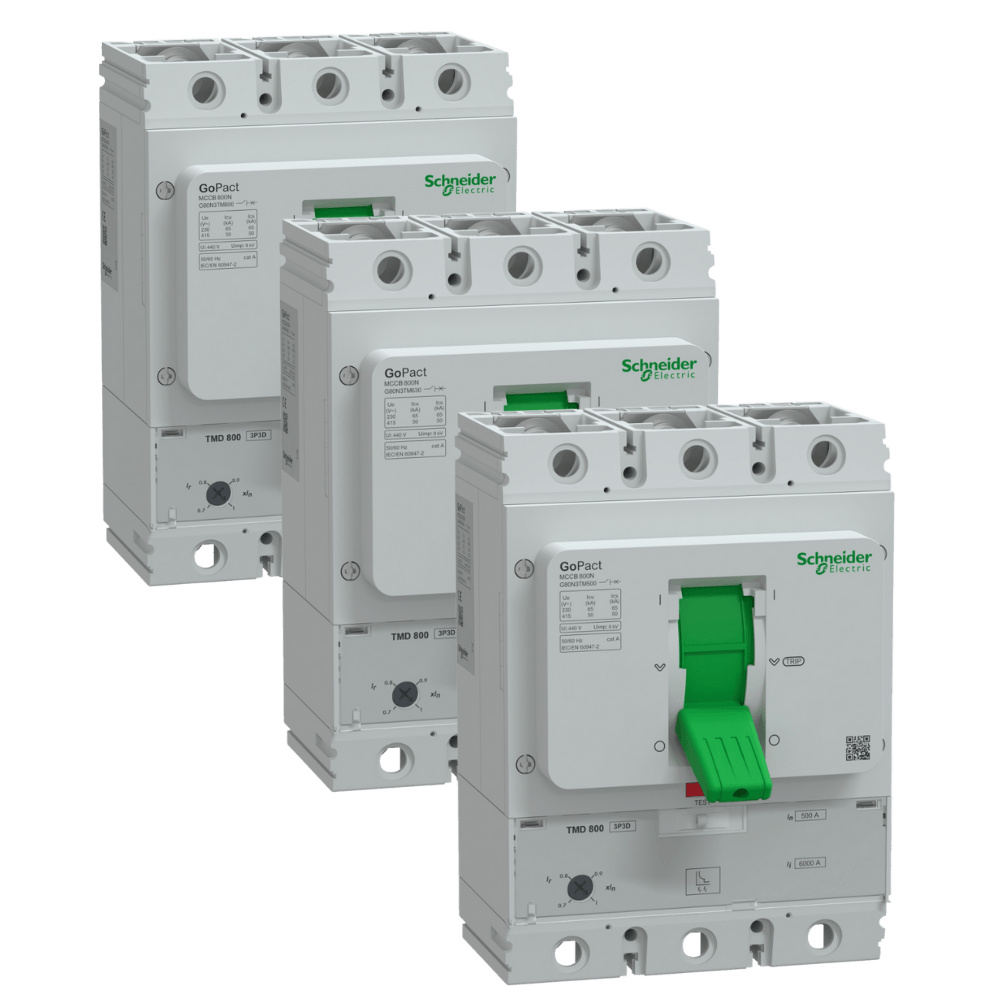

O GoPact de Schneider Electric é uma linha de disjuntores de caixa moldada especialmente projetada e dedicada a edifícios de pequeno e médio porte, fábricas, OEMs e outras aplicações exigentes. Este dispositivo é um disjuntor termomagnético de 3 polos. O GoPact MCCB oferece uma boa relação preço-desempenho para aplicações básicas e garante uma proteção elétrica confiável para suas aplicações. Sua capacidade de ruptura (Icu) é 50kA rms a 415VAC 50/60Hz. A tensão de operação é 415V AC 50/60Hz. Este produto incorpora uma unidade de disparo termomagnético (TMD). Esta unidade de disparo TMD fornece uma proteção térmica ajustável Ir (contra sobrecargas) com uma faixa de ajuste de 0,7xIn a 1xIn. Além disso, oferece proteção magnética fixa (contra curto-circuitos) configurada para 12xIn. Suas dimensões são 250 mm (A.) x 180 mm (L.) x 105 mm (P.) e seu peso é de 6,9 kg. Este produto tem tem certificação IEC 60947-1 e IEC 60947-2. Além disso, a linha GoPact MCCB se beneficia da garantia de qualidade da Schneider Electric. Os disjuntores termomagnéticos de caixa moldada GoPact levam o selo Green PremiumTM, que reflete o compromisso e a conformidade com as mais recentes regulamentações ambientais, a transparência sobre os impactos ambientais e os produtos circulares ede baixo CO2.

Linha de Produto: GoPact MCCB
Tipo de produto ou componente: Disjuntor
Nome do produto: GoPact MCCB 800
Aplicação do dispositivo: Distribuição
Descrição de polos: 3P
Descrição dos polos protegidos: 3D
[In] corrente nominal: 500A/630A/800A a 40 °C
[Ue] tensão de operação nominal: 415 V CA 50/60 Hz em conformidade com EN/IEC 60947-2
Adequação para isolamento: Sim conforme EN/IEC 60947-2
Categoria de uso: Categoria A

[Icu] capacidade de interrupção de curto-circuito nominal
50 kA Icu a 380/415 V CA 50/60 Hz para EN/IEC 60947-2
65 kA Icu a 220/230 V CA 50/60 Hz para EN/IEC 60947-2

Nível de desempenho: 50 kA 380/415 V CA
Nome da unidade de disparo: TM-D
Tecnologia da unidade de disparo: Termomagnético
Funções de proteção da unidade de disparo: QUE
Tipo de controle: Alavanca articulada

[Ui] tensão de isolamento nominal: 440 V CA em conformidade com EN/IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 8 kV de acordo com EN/IEC 60947-2

[Ics] capacidade de interrupção de curto-circuito de serviço nominal
50 kA a 380/415 V CA 50/60 Hz para EN/IEC 60947-2
65 kA a 220/230 V CA 50/60 Hz para EN/IEC 60947-2

Durabilidade mecânica: 15000 ciclos
Durabilidade elétrica: 3000 ciclos a 415 V pol
Dissipação de alimentação por polo: 60 W

Suporte de montagem: Placa traseira
Posição de montagem: Horizontal e vertical / Plano nas costas
Conexões da parte de cima: Frontal
Conexão na parte inferior: Frontal
Terminais de conexão: Conexão por parafuso
Passo de conexão: 60 milímetros
Tipo de proteção: L : for proteção contra sobrecargas (térmicas) / I : for proteção contra curtos-circuitos (magnético)
Classificação da unidade de disparo: 500A/630A/800A a 40 °C

Ajuste de captação de longa duração tipo Ir (proteção térmica): Fixo.
[Ir] Faixa de ajuste de captação de proteção de longa duração: 0,7...1 x pol
Ajuste de atraso de proteção de longa duração tipo tr: Fixo
Ajuste instantâneo de captação de proteção tipo II: Fixo
[Ii] Faixa de ajuste de captação de proteção instantânea: 12 x In
Largura (L): 180 milímetros
Altura (H): 250 milímetros
Profundidade (D): 105 milímetros
Peso líquido: 6,9 kg
Cor: Cinza (RAL 7035)
