Disjuntor Bipolar Easy9 Curva C 4,5kA 230/400Vca – Schneider | 125A Cód. EZ9F33292

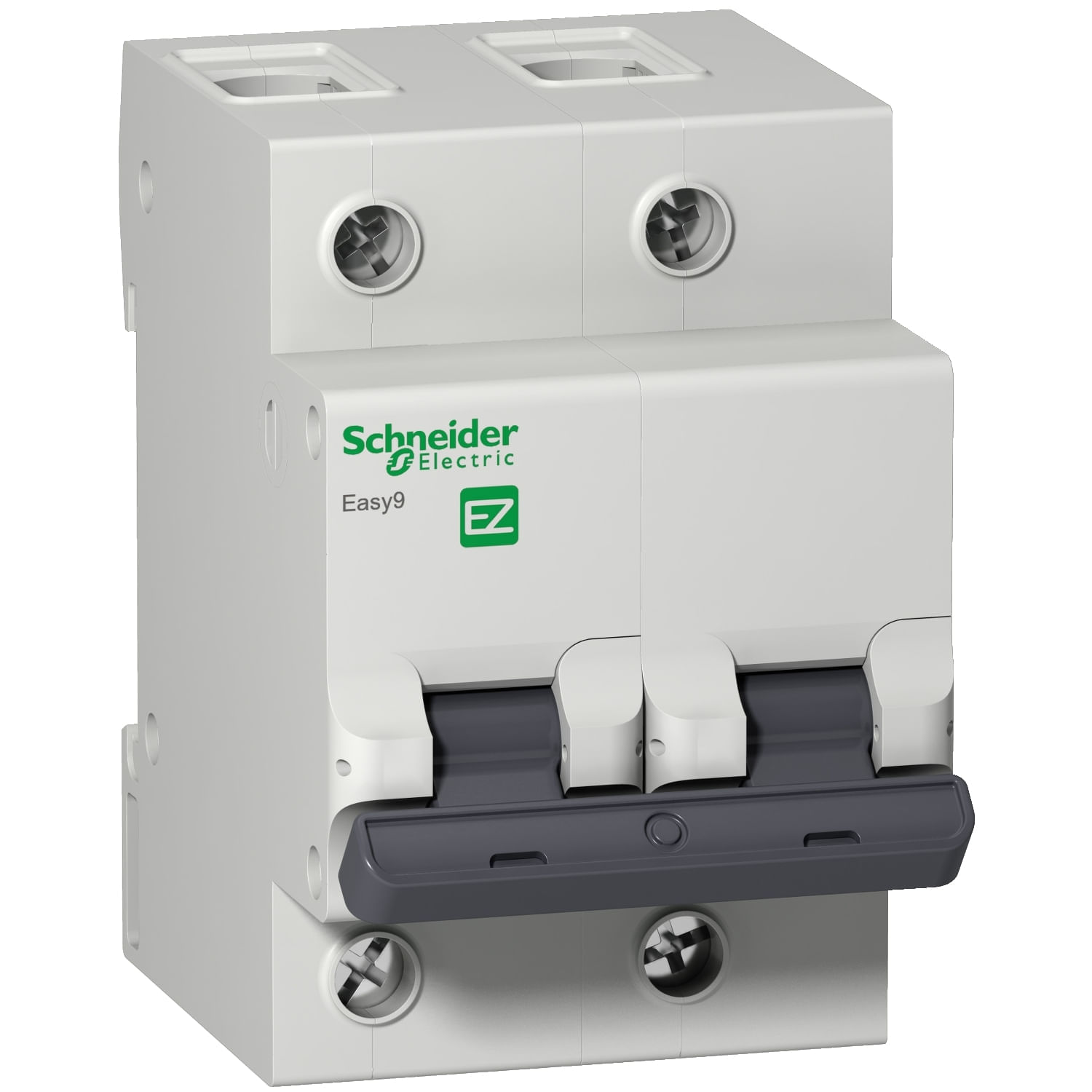

Disjuntor Bipolar Easy9 Curva C 4,5kA 230/400Vca – Schneider

O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Possui 2 polos, curva de atuação tipo C e capacidade de interrupção de 4,5kA, 230/400V CA. Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-55 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.

linha: Easy9
Aplicação do dispositivo: Distribuição
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 2P
número de polos protegidos: 2
[In] corrente nominal: 80A, 70A e 125A
Tipo de rede: CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
capacidade de corte:
3 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2
4,5 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2

categoria de uso: Categoria A conforme IEC 60947-2
Adequação para isolamento: Sim conforme IEC 60947-2

Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal: 400 V CA 50/60 Hz
limite de disparo magnético: 5...10 x pol
[Ics] capacidade de corte nominal em serviço: 3 kA 60 % x Icu at 400 V CA 50/60 Hz conforming to IEC 60947-2
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 4 kV conforme IEC 60947-2
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
desvios de 9 mm: 6
Altura: 81 mm
Largura: 54 mm
Profundidade: 73,6 mm
cor: Cinza (RAL 7035)
durabilidade mecânica: 8500 ciclos
durabilidade elétrica: 1500 ciclos
conexões - terminais:
Terminal tipo túnel (superior ou inferior) 10…35 mm² Flexível
Terminal tipo túnel (superior ou inferior) 10…35 mm² rígido

Torque de aperto: 3,5 N.m superior ou inferior

*Imagem meramente ilustrativas
