Disjuntor Monopolar Acti9 IC60H 25A Curva C 15kA 220/240Vca Cód. A9F84125 – Schneider

Disjuntor Monopolar Acti9 IC60H 25A Curva C 15kA 220/240Vca Cód. A9F84125 – Schneider

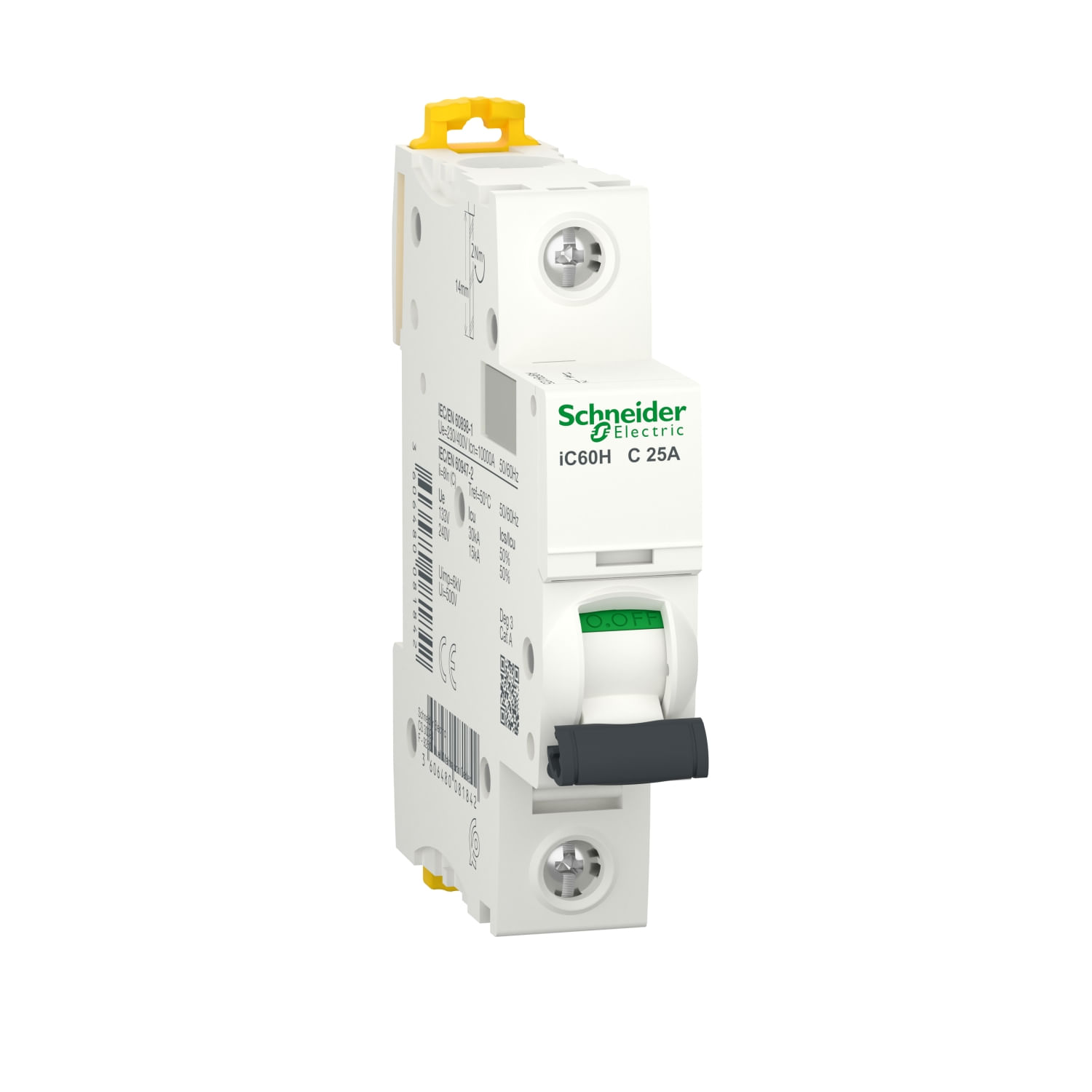

Os mini disjuntores Acti9 da Schneider Eletric são projetados para proteger o circuito elétrico contra sobrecargas e curtos-circuitos. O A9F84125 possui 1 polo, corrente nominal de 25A, curva de atuação tipo C e capacidade de interrupção de 15kA em 220/240VCA(60947-2). Este produto possui uma sinalização aparente de falha (Visitrip) e oferece uma vida útil maior ao produto graças a sua tecnologia única de fechamento rápido.

linha: Acti 9
Nome do produto: Acti9 iC60
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: iC60H
Descrição de polos: 1P
número de polos protegidos: 1
[In] corrente nominal: 25A
Tipo de rede: CC e CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C

capacidade de corte:
10000 A Icn a 230 V CA 50/60 Hz para NBR IEC NM 60898-1
15 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2
42 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2
30 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2
15 kA Icu a <= 72 V CC para EN/IEC 60947-2
20 kA Icu a 12...60 V CC para EN/IEC 60947-2

categoria de uso:
Categoria A conforme EN 60947-2
Categoria A conforme IEC 60947-2

adequação para isolamento:
Sim conforme EN 60898-1
Sim conforme EN 60947-2
Sim conforme IEC 60898-1
Sim conforme IEC 60947-2

Normas:
IEC 60898-1
EN 60947-2
EN 60898-1
IEC 60947-2

Frequência da rede: 50/60 Hz
limite de disparo magnético: 8 x In +/- 20 %

[Ics] capacidade de corte nominal em serviço:
21 kA 50 % para EN 60947-2 - 12...60 V CA 50/60 Hz
7,5 kA 50 % para EN 60947-2 - 220...240 V CA 50/60 Hz
21 kA 50 % para IEC 60947-2 - 12...60 V CA 50/60 Hz
7,5 kA 50 % para IEC 60947-2 - 220...240 V CA 50/60 Hz
7500 A 75 % para EN 60898-1 - 230 V CA 50/60 Hz
7500 A 75 % para IEC 60898-1 - 230 V CA 50/60 Hz
15 kA 50 % para IEC 60947-2 - 100...133 V CA 50/60 Hz
15 kA 50 % para EN 60947-2 - 100...133 V CA 50/60 Hz
15 kA 100 % para EN 60947-2 - 72 V CC
15 kA 100 % para IEC 60947-2 - 72 V CC
20 kA 100 % para EN 60947-2 - 12...60 V CC
20 kA 100 % para IEC 60947-2 - 12...60 V CC

classe de limitação:
3 para EN 60898-1
3 para IEC 60898-1

[Ui] tensão de isolamento nominal:
500 V CA 50/60 Hz conforme EN 60947-2
500 V CA 50/60 Hz conforme IEC 60947-2

[Uimp] tensão suportável de impulso nominal:
6 kV conforme EN 60947-2
6 kV conforme IEC 60947-2

indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Indicador de disparo
Modo de montagem: Fixo
Suporte de montagem: Trilho DIN
compatibilidade do bloco de distribuição do barramento combinado: Superior ou inferior: sim
desvios de 9 mm: 2
Altura: 85 mm
Largura: 18 mm
Profundidade: 78,5 mm
Peso líquido: 0,215 kg
cor: Branco
durabilidade mecânica: 20000 ciclos
durabilidade elétrica: 10000 ciclos

conexões - terminais:
Terminal simples (superior ou inferior) 1…25 mm² rígido
Terminal simples (superior ou inferior) 1…16 mm² Flexível
Comprimento da decapagem do fio: 14 mm for superior ou inferior connection
Torque de aperto: 2 N.m superior ou inferior
proteção de fuga à terra: Sem
