Disjuntor Monopolar Multi9 C120N Curva C – Schneider | 80A Cód. 18357

Ref: 18580627 | Schneider

BLACK NOVEMBER

Promoção

R$ 389,99

R$ 331,49 no PIX

15% off

ou 21x de R$ 22,04

  • Corrente (A)

Vendido e entregue por: Eletrotrafo

Descrição do Produto

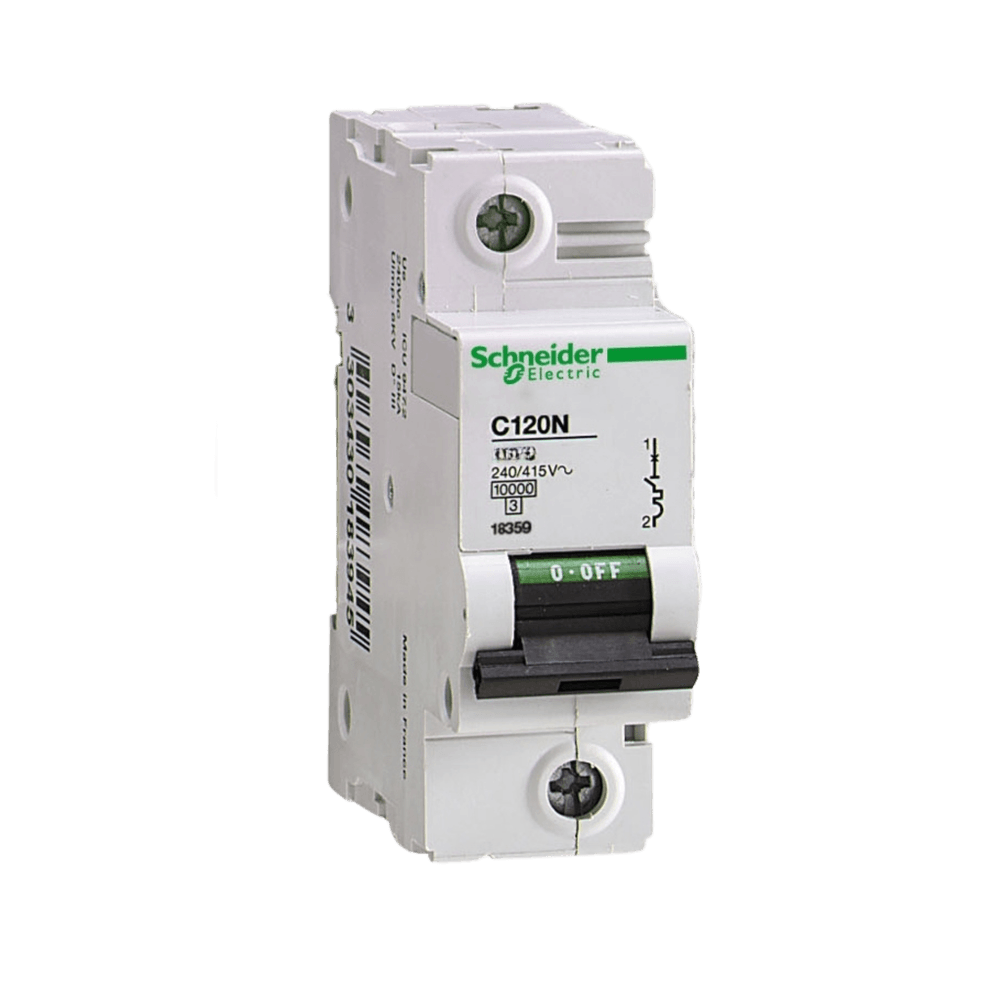

Disjuntor Monopolar Multi9 C120N Curva C – Schneider

Linha: Multi9
Nome do produto: C120
Tipo de produto ou componente: Disjuntor em miniatura
Nome abreviado do dispositivo: C120N
Descrição de polos: 1P
[In] corrente nominal: 80A / 125A a 30°C
Tipo de Rede: CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C

Capacidade de interrupção:
3 kA Icu a 400...415 V CA 50/60 Hz IT em conformidade com EN/IEC 60947-2
10000 A Icn a 230...400 V CA 50/60 Hz em conformidade com IEC 60898-1
20 kA Icu a 130 V CA 50/60 Hz em conformidade com EN/IEC 60947-2
10 kA Icu a 230...400 V CA 50/60 Hz em conformidade com EN/IEC 60947-2
15 kA Icu a 12 V CC em conformidade com EN/IEC 60947-2
15 kA Icu a 125 V CC em conformidade com EN/IEC 60947-2
10 kA Icu a <= 144 V CC em conformidade com EN/IEC 60947-2

Adequação para isolamento: Sim, em conformidade com IEC 60947-2

Frequência da rede: 50/60 Hz
Limite de disparo magnético: 8 x In +/- 20 %
[Ue] tensão operacional nominal:
230...400 V CA 50/60 Hz
400...415 V CA 50/60 Hz
130 V CA 50/60 Hz
<= 144 V CC
12 V CC

Limite de disparo magnético: 5...10 x pol.

[Ics] capacidade de interrupção de serviço nominal:
7500 A 75% em conformidade com IEC 60898-1 - 230...400 V CA 50/60 Hz
15 kA 75% em conformidade com EN/IEC 60947-2 - 130 V CA 50/60 Hz
7,5 kA 75% em conformidade com EN/IEC 60947-2 - 230...400 V CA 50/60 Hz
2,25 kA 75% em conformidade com EN/IEC 60947-2 - 400...415 V CA 50/60 Hz
10 kA 100% em conformidade com EN/IEC 60947-2 - 24/48 V CC
10 kA 100% em conformidade com EN/IEC 60947-2 - 125 V CC

Classe de limitação: 3 em conformidade com IEC 60898-1
Indicador de posição de contato: Sim
Tipo de controle: Alternar
Sinalização local: Indicação ON/OFF
Modo de montagem: Clip-on
Suporte de montagem: Trilho DIN simétrico de 35 mm

Altura: 81 milímetros
Largura: 27 milímetros
Profundidade: 73 milímetros
Peso líquido: 0,205 kg
Durabilidade mecânica: 20000 ciclos
Durabilidade elétrica: 5000 ciclos em conformidade com IEC 60947-2

Conexões – terminais:
Terminais tipo túnel 1…50 mm² rígidos
Terminais tipo túnel 1,5…35 mm² flexíveis

Comprimento de decapagem do fio: 15 milímetros
Torque de aperto: 3,5 Nm
Proteção contra vazamento de terra: Sem

Padrões:
IEC 60898-1
EN/IEC 60947-2

Certificações de produtos: GOST
Selos de qualidade: NF
Grau de proteção IP: IP20 em conformidade com IEC 60529

Grau de poluição: 3 em conformidade com IEC 60947-2
Tropicalização: 2 em conformidade com IEC 60068-1
Humidade relativa: 95% a 55 °C
Altitude operacional: 2000 metros
Temperatura do ar ambiente para operação: -25…70 °C
Temperatura do ar ambiente para armazenamento: -40…85 °C

*Imagens Meramente Ilustrativas
Especificações Técnicas
MarcaSchneider
Corrente (A)80A, 125A
Linha de ProdutosMulti9
PolosMonopolar
Curva de DisparoCurva C
