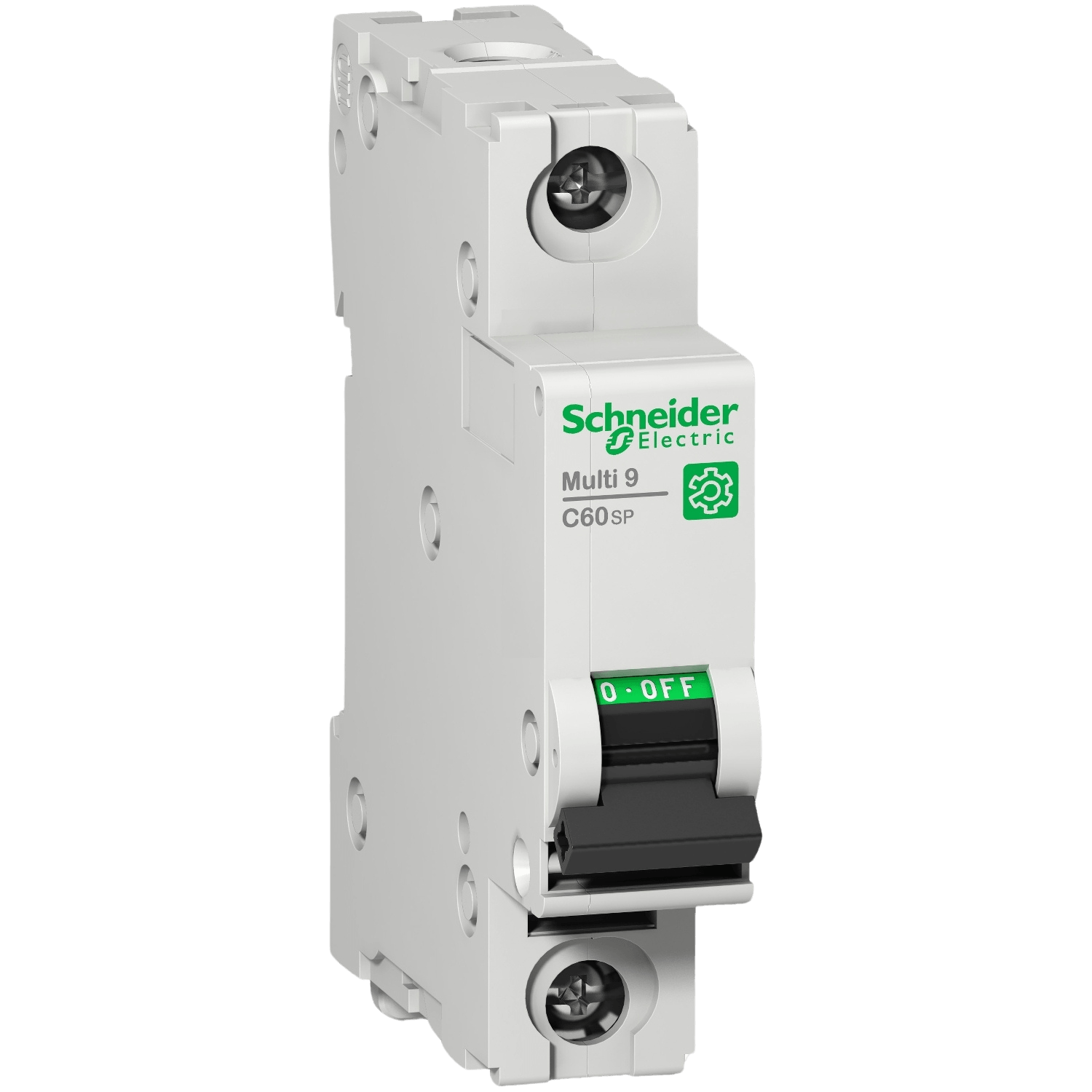

Disjuntor Monopolar Multi9 C60SP 6A Curva C 10kA 277Vca Cód. M9F22106 – Schneider

Disjuntor Monopolar Multi9 C60SP 6A Curva C 10kA 277Vca Cód. M9F22106 – Schneider

Linha: Multi 9
Nome do produto: Multi9 C60
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: C60SP
Aplicação do dispositivo: Distribuição
Descrição de polos: 1P
número de polos protegidos: 1
[In] corrente nominal: 6 A a 25 °C conforme EN/IEC 60947-2
Tipo de rede: CA / CC
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C

Capacidade de corte:
10 kA ar a 277 V CA para UL 1077
14 kA ar a 240 V CA para UL 1077
14 kA ar a 120 V CA para UL 1077
10 kA ar a 65 V CC para UL 1077
10 kA ar a 277 V CA para CSA C22.2 No 235
14 kA ar a 240 V CA para CSA C22.2 No 235
14 kA ar a 120 V CA para CSA C22.2 No 235
10 kA ar a 65 V CC para CSA C22.2 No 235
3 kA Icu a 415 V CA para EN/IEC 60947-2
10 kA Icu a 240 V CA para EN/IEC 60947-2
20 kA Icu a 60 V CC para EN/IEC 60947-2
3 kA Icu a 415 V CA para GB 14048,2
10 kA Icu a 240 V CA para GB 14048,2
20 kA Icu a 60 V CC para GB 14048,2

Normas:
EN/IEC 60947-2
GB 14048,2
UL 1077
CSA C22.2 No 235

Certificações do produto:
IEC
CCC
UR
CSA

[Ue] tensão de operação nominal:
240 V CA 50/60 Hz
415 V CA 50/60 Hz
60 V CC

Limite de disparo magnético:
8.5 x In +/- 20 % CA
12 x pol +/- 20 % CC

[Ics] capacidade de corte nominal em serviço:
2,25 kA 75 % para EN/IEC 60947-2 - 415 V CA
7,5 kA 75 % para EN/IEC 60947-2 - 240 V CA
20 kA 100 % para EN/IEC 60947-2 - 60 V CC
2,25 kA 75 % para GB 14048,2 - 415 V CA
7,5 kA 75 % para GB 14048,2 - 240 V CA
20 kA 100 % para GB 14048,2 - 60 V CC

[Ui] tensão de isolamento nominal: 500 V CA conforme EN/IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 6 kV conforme EN/IEC 60947-2
Adequação para isolamento: Sim conforme EN/IEC 60947-2
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Indicação ligado/desligado
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
desvios de 9 mm: 2
Altura: 81 mm
Largura: 18 mm
Profundidade: 72 mm
cor: Cinza
durabilidade mecânica: 20000 ciclos
durabilidade elétrica: 10000 ciclos
provisão para bloqueio por cadeado: Bloqueio por cadeado

conexões - terminais:
Terminal tipo túnel (superior ou inferior)1…25 mm² (AWG 18...AWG 8) - rígido
Terminal tipo túnel (superior ou inferior)1…16 mm² (AWG 18...AWG 8) - flexível com virola
Terminal tipo túnel (superior ou inferior)1…16 mm² (AWG 18...AWG 8) - Flexível

Comprimento da decapagem do fio: 14 mm for superior ou inferior connection
Torque de aperto: 2,5 N.m superior ou inferior
proteção de fuga à terra: Sem

*Imagens Meramente Ilustrativas
