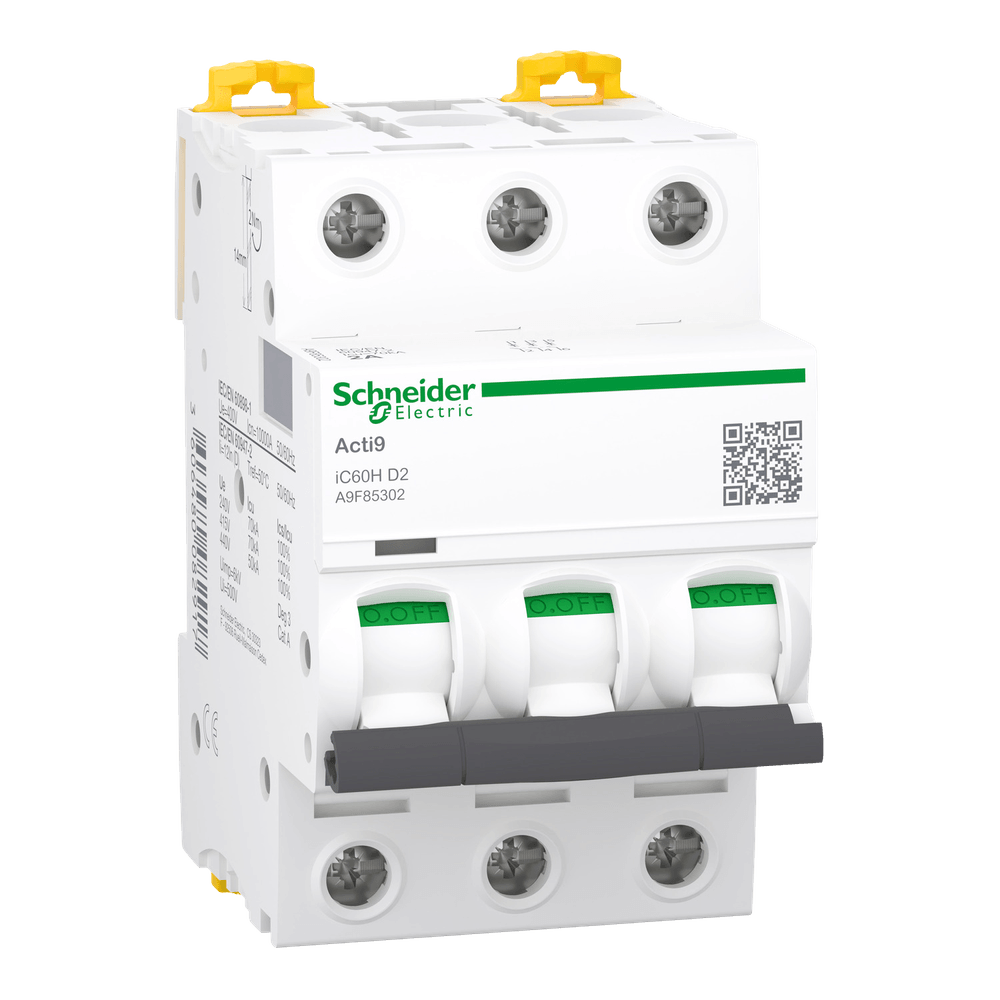

Disjuntor D Tripolar A9F85302 2A IC60H - Schneider

Principal:
Aplicação do Dispositivo: Distribuição
Linha: Acti 9
Nome do Produto: Acti9 iC60
Tipo de Produto ou Componente: Disjuntor Modular
Nome Abreviado do Dispositivo: iC60H
Descrição de Polos: 3P
Número de Polos Protegidos: 3
Corrente Nominal [In]: 2 A
Tipo de Rede: CA / CC
Tecnologia da Unidade de Disparo: Termomagnético
Curva de Tempo-Corrente: D
Capacidade de Corte:

10 kA Icn a 400 V CA 50/60 Hz (NBR IEC NM 60898-1)
15 kA Icu a ≤ 180 V CC (EN/IEC 60947-2)
70 kA Icu a 12...60 V CA 50/60 Hz (EN/IEC 60947-2)
70 kA Icu a 220...240 V CA 50/60 Hz (EN/IEC 60947-2)
70 kA Icu a 100...133 V CA 50/60 Hz (EN/IEC 60947-2)
70 kA Icu a 380...415 V CA 50/60 Hz (EN/IEC 60947-2)
70 kA Icu a 440 V CA 50/60 Hz (EN/IEC 60947-2)
Categoria de Uso:

Categoria A conforme EN 60947-2
Categoria A conforme IEC 60947-2
Adequação para Isolamento:

Sim conforme EN 60898-1
Sim conforme EN 60947-2
Sim conforme IEC 60898-1
Sim conforme IEC 60947-2
Normas:

EN 60898-1
IEC 60898-1
EN 60947-2
IEC 60947-2
Complementar:

Frequência da Rede: 50/60 Hz
Limite de Disparo Magnético: 12 x In ± 20 %
Capacidade de Corte Nominal em Serviço [Ics]:
70 kA 100 % para EN/IEC 60947-2 em 220...240 V CA 50/60 Hz
70 kA 100 % para EN/IEC 60947-2 em 380...415 V CA 50/60 Hz
70 kA 100 % para EN/IEC 60947-2 em 440 V CA 50/60 Hz
7500 A 75 % para EN/IEC 60898-1 em 400 V CA 50/60 Hz
70 kA 100 % para EN/IEC 60947-2 em 12...133 V CA 50/60 Hz
15 kA 100 % para EN/IEC 60947-2 em 125...180 V CC
Classe de Limitação:

Classe 3 para EN 60898-1
Classe 3 para IEC 60898-1
Tensão de Isolamento Nominal [Ui]: 500 V CA 50/60 Hz conforme EN/IEC 60947-2

Tensão Suportável de Impulso [Uimp]: 6 kV conforme EN/IEC 60947-2

Indicação de Posição do Contato: Sim

Tipo de Controle: Alavanca Articulada
Sinalização Local: Indicador de Disparo
Modo de Montagem:

Fixo
Suporte de Montagem: Trilho DIN
Compatibilidade com Bloco de Distribuição:

Superior ou Inferior: Sim
Dimensões e Peso:

Altura: 85 mm
Largura: 54 mm
Profundidade: 78,5 mm
Peso: 0,375 kg
Conexões - Terminais:

Terminal Simples (superior ou inferior) 1…25 mm² rígido
Terminal Simples (superior ou inferior) 1…16 mm² flexível
Comprimento da Decapagem do Fio: 14 mm
Torque de Aperto: 2 N.m
Proteção de Fuga à Terra: Bloco separado

Meio Ambiente:

Grau de Proteção IP: IP20 conforme IEC 60529 / EN 60529
Grau de Poluição: 3 conforme EN/IEC 60947-2
Categoria de Sobretensão: IV
Tropicalização: 2 conforme IEC 60068-1
Umidade Relativa: 95 % a 55 °C
Altitude de Funcionamento: 0...2000 m
Temperatura Ambiente para Funcionamento: -35…70 °C
Temperatura Ambiente para Armazenamento: -40…85 °C
