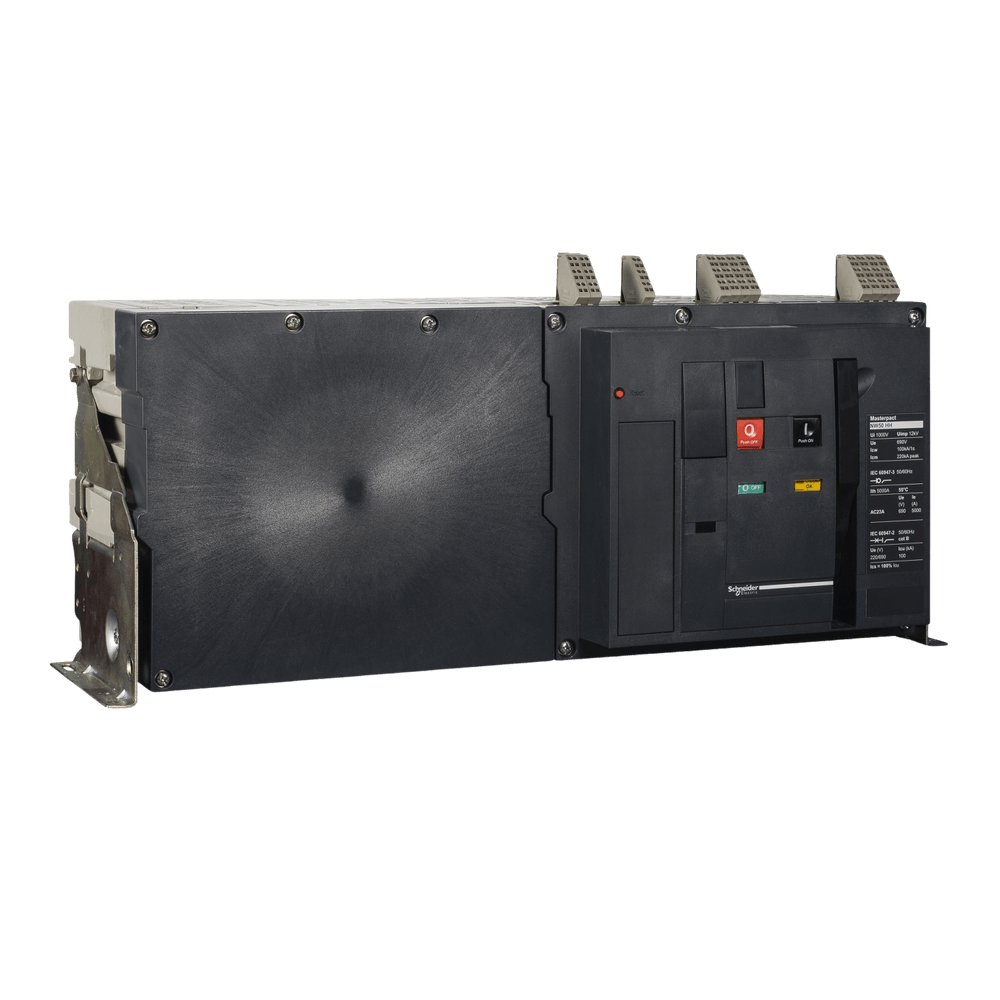

Disjuntor Tripolar 3200-6300A Fixo Micrologic 2.0E NW63H2 CD261 – Schneider

Disjuntor Tripolar 3200-6300A Fixo Micrologic 2.0E NW63H2 CD261 – Schneider Linha: MasterPacT Nome do produto: Masterpact NW Nome do disjuntor: MasterPact NW63H2 Tipo de produto ou componente: Disjuntor Aplicação do dispositivo: Power distribution protection Descrição de polos: 3P [In] corrente nominal: 6300 A a 40 °C Tipo de desempenho: H2 150 kA 440 V CA [Ue] tensão de operação nominal: 690 V CA 50/60 Hz Adequação para isolamento: Sim conforme EN/IEC 60947-2 Categoria de seletividade: Categoria B Tipo de controle: Botão não luminoso Modo de montagem: Fixo [Icu] capacidade de interrupção de curto-circuito nominal: 150 kA a 220/415 V CA 50/60 Hz 150 kA a 440 V CA 50/60 Hz 130 kA a 525 V CA 50/60 Hz 100 kA a 690 V CA 50/60 Hz Ics] capacidade de corte nominal em serviço: 150 kA a 220/415 V CA 50/60 Hz 150 kA a 440 V CA 50/60 Hz 130 kA a 525 V CA 50/60 Hz 100 kA a 690 V CA 50/60 Hz [Icw] corrente nominal de curta duração admissível: 100 kA por 1 s a 100 kA por 3 s [Icm] capacidade de fechamento nominal em curto-circuito: 330 kA 220/415 V CA a 50/60 Hz 330 kA 440 V CA a 50/60 Hz 286 kA 525 V CA a 50/60 Hz 220 kA 690 V CA a 50/60 Hz Proteção instantânea integrada (DIN em kA pico): 243...297 kA Classificação do sensor: 3200 A 6300 A [Ui] tensão de isolamento nominal: 1000 V CA 50/60 Hz [Uimp] tensão suportável de impulso nominal: 12 kV Dissipação de energia em W: 1050 W Tempo máximo de frenagem: 25 ms Tempo de fechamento: 80 ms Suporte de montagem: Placa traseira de trilhos Conexões da parte de cima: Traseira Conexão na parte inferior: Posterior Passo de conexão: 230 milímetros Durabilidade mecânica: 10000 ciclos com a manutenção 5000 ciclos sem manutenção Durabilidade elétrica: 1500 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2 1500 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2 CA -23A: 1500 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3 CA -23A: 1500 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3 CA-3: 6000 ciclos 440/690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3 Altura: 352 milímetros Largura: 767 milímetros Profundidade: 297 milímetros Peso líquido: 120 kg Normas: EN/IEC 60947-1 EN/IEC 60947-2 Certificações do produto: CE CCC EAC Grau de proteção IP: IP30 em conformidade com IEC 60529 Grau de poluição: 4 conforme IEC 60664-1 Temperatura ambiente para funcionamento: -25…70 °C Temperatura ambiente para armazenamento: -40…85 °C Altitude de funcionamento: 0...2000 m sem degradação 2000 m...5000 m com degradação *Imagem Meramente Ilustrativa*
