Disjuntor Caixa Moldada Tripolar EasyPact TM500D 500A Cód. EZC630N3500N – Schneider

Disjuntor Caixa Moldada Tripolar EasyPact TM500D 500A Cód. EZC630N3500N – Schneider

Linha de produto: EasyPact
Tipo de produto ou componente: Disjuntor
Nome abreviado do dispositivo: Easypact EZC630N
nome do disjuntor: Easypact EZC630N
Aplicação do dispositivo: Distribuição
Descrição de polos: 3P
descrição dos polos protegidos: 3t
Tipo de rede: CA
Frequência da rede: 50/60 Hz
[In] corrente nominal: 630 A a 40 °C
[Ui] tensão de isolamento nominal: 690 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 6 kV conforme IEC 60947-2
[Ue] tensão de operação nominal: 440 V CA 50/60 Hz conforme IEC 60947-2
código de capacidade de interrupção: N

capacidade de corte:
36 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
40 kA Icu a 220/230 V CA 50/60 Hz para IEC 60947-2
36 kA Icu a 380 V CA 50/60 Hz para IEC 60947-2
36 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2

[Ics] capacidade de corte nominal em serviço:
18 kA a 440 V CA 50/60 Hz para IEC 60947-2
40 kA a 220/230 V CA 50/60 Hz para IEC 60947-2
36 kA a 380 V CA 50/60 Hz para IEC 60947-2
36 kA a 400/415 V CA 50/60 Hz para IEC 60947-2

adequação para isolamento: Sim conforme IEC 60947-2
Categoria de uso: Categoria A
nome da unidade de disparo: TM-D
tecnologia da unidade de disparo: Termomagnético
classificação da unidade de disparo: 500 A a 50 °C
Tipo de proteção: Proteção contra curtos-circuitos e Proteção de sobrecarga
grau de poluição: 3 conforme IEC 60947

Tipo de controle: Alavanca articulada
Modo de montagem: Fixo
Suporte de montagem: Placa posterior
conexões da parte de cima: Frontal
conexão na parte inferior: Frontal
durabilidade mecânica: 10000 ciclos
durabilidade elétrica: Categoria A: 3000 ciclos 415 V CA 50/60 Hz conforme IEC 60947-2
passo de conexão: 45 mm
Sinalização local: Indicação de contato positivo
indicação de posição do contato: Sim
corrente de disparo magnético: 5000 A
definição de proteção neutra: Sem proteção
tipo de ajuste de detecção de longa duração Ir: Fixo
tipo de ajuste de atraso de longa duração: Fixo
proteção de fuga à terra: Sem
Altura: 255 mm
Largura: 140 mm
Profundidade: 110 mm
Peso líquido: 6,4 kg

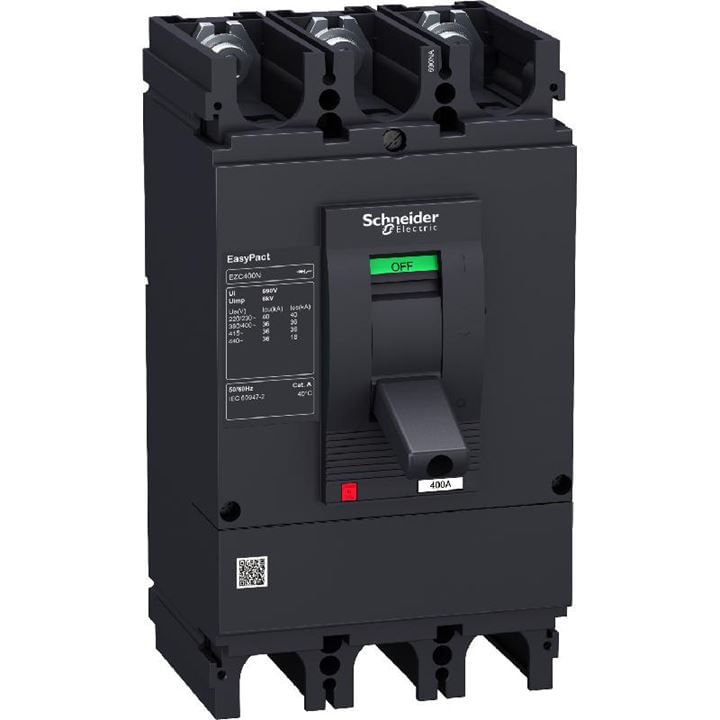

*Imagem Meramente Ilustrativa
