Disjuntor Bipolar Acti9 IC60L 20A Curva K 25kA 380/415Vca Cód. A9F95220 – Schneider

Disjuntor Bipolar Acti9 IC60L 20A Curva K 25kA 380/415Vca Cód. A9F95220 – Schneider

Os mini disjuntores Acti9 da Schneider Eletric são projetados para proteger o circuito elétrico contra sobrecargas e curtos-circuitos. O A9F95220 possui 2 polos, corrente nominal de 20A, curva de atuação tipo K e capacidade de interrupção de 25kA em 380/415VCA(60947-2). Este produto possui uma sinalização aparente de falha (Visitrip) e oferece uma vida útil maior ao produto graças a sua tecnologia única de fechamento rápido.

linha: Acti 9
Nome do produto: Acti9 iC60
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: iC60L
Descrição de polos: 2P
número de polos protegidos: 2
[In] corrente nominal: 20 A
Tipo de rede: CA e CC
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: K

Capacidade de corte:
15000 A Icn a 400 V CA 50/60 Hz para NBR IEC NM 60898-1
70 kA Icu a 12...133 V CA 50/60 Hz para EN/IEC 60947-2
20 kA Icu a 440 V CA 50/60 Hz para EN/IEC 60947-2
25 kA Icu a 380...415 V CA 50/60 Hz para EN/IEC 60947-2
15 kA Icu a 220...250 V CC para EN/IEC 60947-2

Categoria de uso:
Categoria A conforme EN 60947-2
Categoria A conforme IEC 60947-2

Adequação para isolamento:
Sim conforme EN 60947-2
Sim conforme IEC 60947-2

Normas:
IEC 60947-2
EN 60947-2

Frequência da rede: 50/60 Hz
limite de disparo magnético: 12 x In +/- 20 %

[Ics] capacidade de corte nominal em serviço:
12,5 kA 50 % para EN 60947-2 - 380...415 V CA 50/60 Hz
10 kA 50 % para EN 60947-2 - 440 V CA 50/60 Hz
12,5 kA 50 % para IEC 60947-2 - 380...415 V CA 50/60 Hz
10 kA 50 % para IEC 60947-2 - 440 V CA 50/60 Hz
25 kA 50 % para EN 60947-2 - 220...240 V CA 50/60 Hz
25 kA 50 % para IEC 60947-2 - 220...240 V CA 50/60 Hz
35 kA 50 % para EN 60947-2 - 12...133 V CA 50/60 Hz
35 kA 50 % para IEC 60947-2 - 12...133 V CA 50/60 Hz
20 kA 100 % para EN 60947-2 - 72...125 V CC
20 kA 100 % para IEC 60947-2 - 72...125 V CC

Classe de limitação:
3 para EN 60898-1
3 para IEC 60898-1

[Ui] tensão de isolamento nominal:
500 V CA 50/60 Hz conforme EN 60947-2
500 V CA 50/60 Hz conforme IEC 60947-2

[Uimp] tensão suportável de impulso nominal:
6 kV conforme EN 60947-2
6 kV conforme IEC 60947-2

indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Indicador de disparo
Modo de montagem: Fixo
Suporte de montagem: Trilho DIN
compatibilidade do bloco de distribuição do barramento combinado: Superior ou inferior: sim
desvios de 9 mm: 4
Altura: 85 mm
Largura: 36 mm
Profundidade: 78,5 mm
Peso líquido: 0,25 kg
cor: Branco
durabilidade mecânica: 20000 ciclos
durabilidade elétrica: 10000 ciclos

conexões - terminais:
Terminal simples (superior ou inferior) 1…25 mm² rígido
Terminal simples (superior ou inferior) 1…16 mm² Flexível

Comprimento da decapagem do fio: 14 mm for superior ou inferior connection
Torque de aperto: 2 N.m superior ou inferior
proteção de fuga à terra: Bloco separado

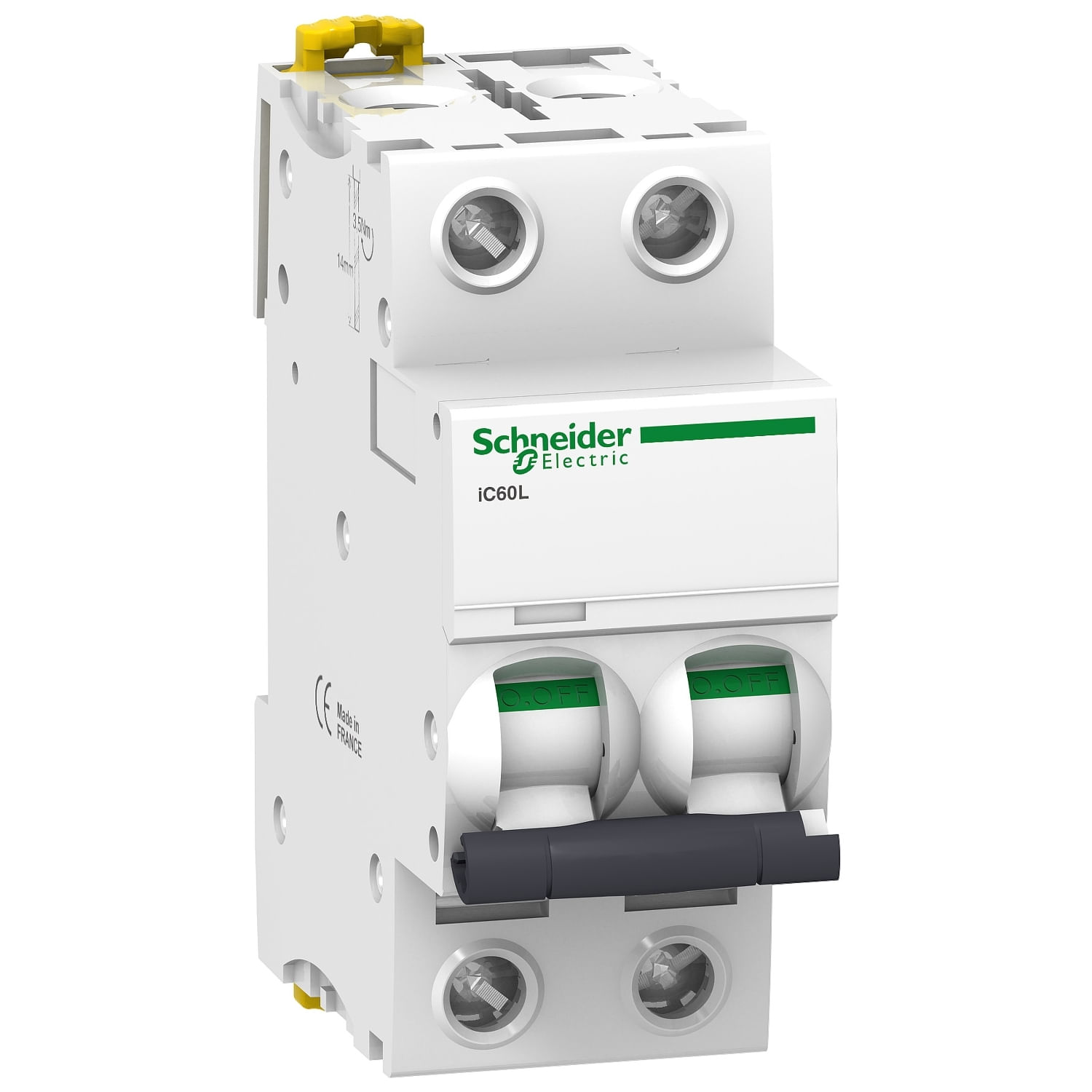

*Imagem Meramente Ilustrativa
