Contato Auxiliar 1NA+1NF Cód. 5ST3010 – Siemens

Contato Auxiliar 1NA+1NF Cód. 5ST3010 – Siemens

contato auxiliar 1 contato NA + 1 contato NF para minidisjuntor 5SL, 5SY, 5SP, interruptor de montagem 5TL1, disjuntor de corrente residual independente da tensão de rede/disjuntor 5SU1 (sem 5SU1…FP/FR), disjuntor de corrente residual independente da tensão de rede 5SV (em 5SU1 é necessário o dispositivo de ligação do manípulo 5ST3805-1)

Modelo
Nome da marca do produto: SENTRON
Designação do produto: Interruptores auxiliares
Resistência elétrica (ciclos de operação) típico: 10 000

Tensão
Valor nominal da tensão de isolamento: 440 V
Valor nominal da resistência à tensão de pico: 4 kV

Tensão de alimentação
Tensão de alimentação no valor nominal DC
>mínimo: 12 V
Tensão operacional:
>Valor nominal: 400 V
>No valor nominal AC mínimo: 12 V
>No valor nominal DC mínimo: 12 V
Classe de proteção IP: IP20

Corrente de controle
Tipo de tensão de tensão de controle: AC/DC

Detalhes do produto
Componente do produto
>Interruptor auxiliar: Sim
Número de contatos de sinal de falha: 0
Número de contatos NC: 1
Número de contatos NO: 1
Número de contatos CO: 0
A extensão do produto pode ser montada: Universal
Extensão do produto: Interruptor auxiliar
Função de teste de função do produto para disparo de corrente de falha: Não

Conexões
Seção transversal do condutor conectavel
>Mínimo: 0.5 mm²
>Máximo: 2.5 mm²
Torque de aperto com terminais tipo parafuso
>Máximo: 1 N·m
tipo de seções transversais de condutores conectáveis em cabos AWG: 24 ... 12

Design mecânico
Altura: 90mm
Largura: 9mm
Profundidade: 70mm
Número de unidades modulares de largura: 1
Peso líquido: 55g

Condições ambientais
Padrão: IEC/EN60947-5-1; IEC/EN62019
Temperatura ambiente durante a operação
>Minimo: -25 °C
>Maximo: 55 °C
Temperatura ambiente durante o armazenamento mínimo: -40 °C

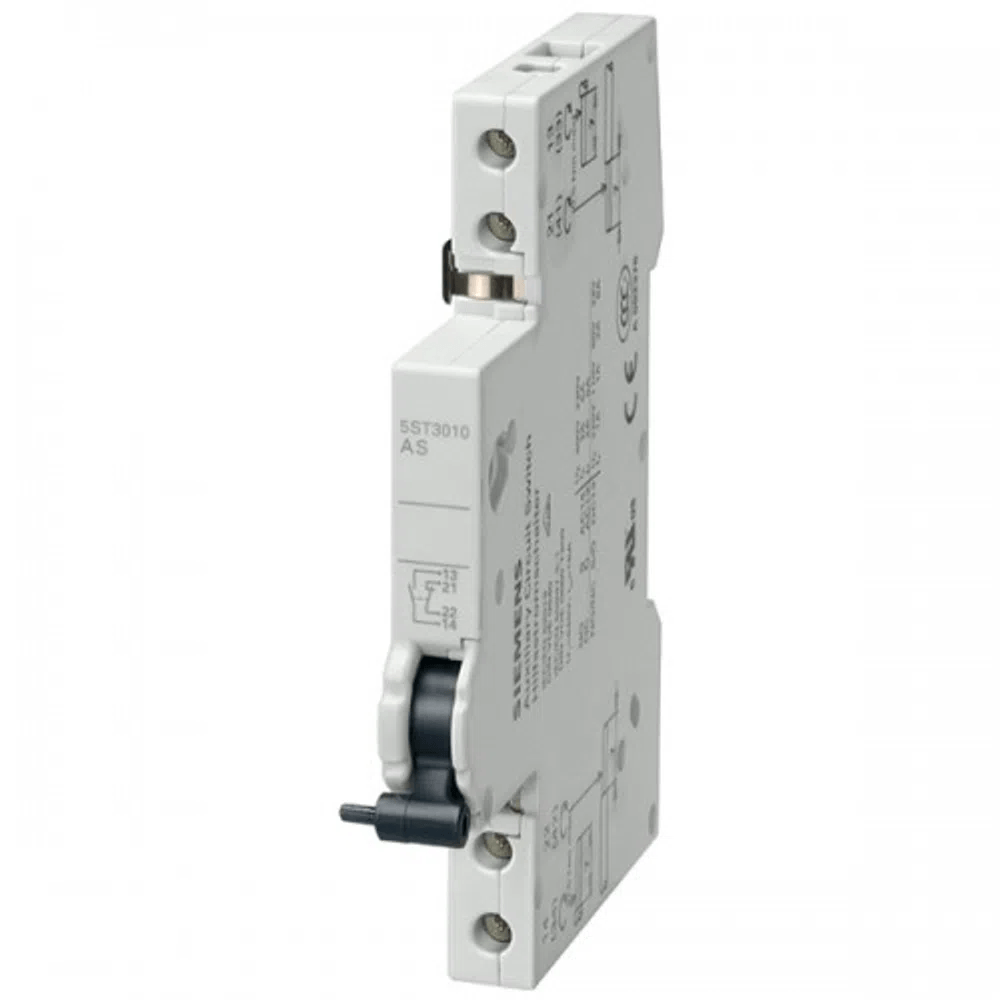

*Imagem meramente ilustrativa*
