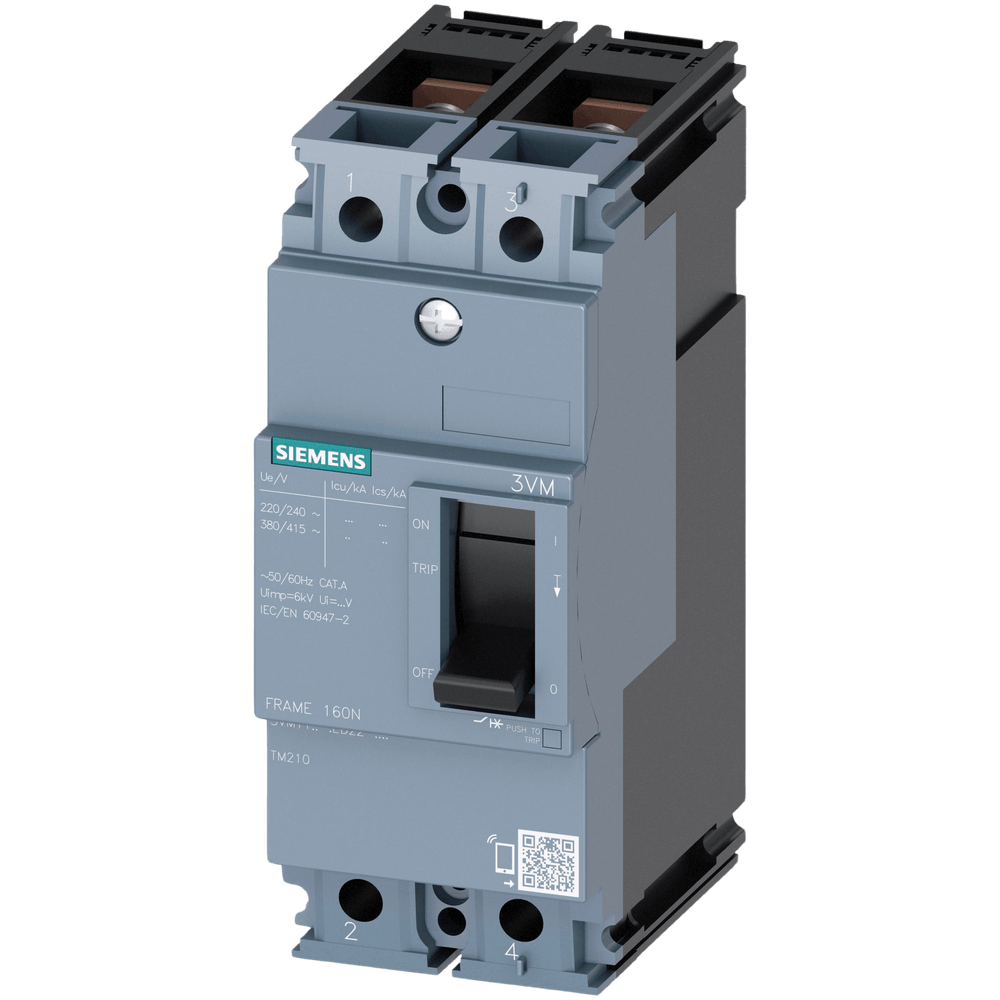

Disjuntor Bipolar 16A 3VM1196-3ED22-0AA0 - Siemens Modelo: Marca do produto: SENTRON Designação do produto: Disjuntor moldado Design do produto: Proteção de linha Design do disparador de sobrecorrente: TM210 Função de proteção do disparador de sobrecorrente: LI Número de polos: 2 Dados técnicos gerais: Tensão de isolamento / valor nominal: 500 V Tensão de operação / CA / 50/60 Hz / valor nominal: 415 V Tensão de operação / CC / valor nominal: 250 V Perda de potência [W] / máxima: 7 W Perda de potência [W] / por valor nominal de corrente / em CA / estado operacional quente / por polo: 3.55 W Vida útil mecânica (ciclos operacionais) / típica: 15.000 Durabilidade elétrica (ciclos operacionais) / em AC-1 / 380/415 V: 6.000 Acessório para condutores neutros / atualizável / retrofittável / à prova de curto-circuito e sobrecarga: Não Versão de monitoramento de falha à terra: Sem Função do produto: ● Função de comunicação: Não ● Outra função de medição: Não Peso líquido: 678 g Corrente: Corrente operacional: ● a 40 °C: 16 A ● a 45 °C: 16 A ● a 50 °C: 16 A ● a 55 °C: 16 A ● a 60 °C: 15 A ● a 65 °C: 15 A ● a 70 °C: 15 A Capacidade de comutação segundo IEC 60947: Classe de capacidade de comutação do disjuntor: N Capacidade de interrupção de curto-circuito máxima (Icu): ● a 240 V: 36 kA ● a 415 V: 25 kA Capacidade de interrupção de curto-circuito operacional (Ics): ● a 240 V: 27 kA ● a 415 V: 18 kA Capacidade de manobra de corrente de curto-circuito (Icm): ● a 240 V: 76 kA ● a 415 V: 53 kA Proteção de curto-circuito: Para valores de capacidade de comutação em sistemas de potência CC, consulte o manual do disjuntor moldado 3VA; link disponível em Serviço e Suporte no último capítulo. Parâmetros ajustáveis: Acessório para L-disparo / pode ser ligado/desligado: Não Valor de resposta ajustável da corrente do disparador de sobrecarga (Ir) / do L-disparo / com característica I2t: ● Mínimo: 16 A ● Máximo: 16 A Tempo de atraso do valor de resposta ajustável (tr) / para L-disparo / com característica I2t: ● Mínimo: 1 s ● Máximo: 1 s Valor de resposta ajustável da corrente (Ii) / para I-disparo: ● Mínimo: 320 A ● Máximo: 320 A Corrente de resposta ajustável / da unidade de disparo instantâneo de curto-circuito: ● Máximo: 320 A Função do produto / proteção à terra: Não Design Mecânico: Componente do produto: ● Disparador de sub-tensão: Não ● Disparador de tensão: Não ● Indicador de disparo: Não Altura: 130 mm (5.12 in) Largura: 50.8 mm (2 in) Profundidade: 70 mm (2.76 in) Conexões: Disposição dos conectores elétricos / para circuito principal: Conexão frontal Tipo de conexão elétrica / para circuito principal: Kit de manutenção com porca em ambas as extremidades Tipo de seções transversais dos condutores conectáveis / para conexão de barra plana / mínima: 12 x 1 mm Tipo de seções transversais dos condutores conectáveis / para conexão de barra plana / máxima: 17 x 6.5 mm Design da superfície / das conexões / na parte superior do interruptor: Prata Design da superfície / das conexões / na parte inferior do interruptor: Estanho Circuito auxiliar: Número de contatos CO / para contatos auxiliares: 0 Acessórios: Extensão do produto / opcional / motor drive: Não Condições ambientais: Classe de proteção IP / na frente: IP40 Temperatura ambiente: ● Durante a operação / mínima: -25 °C ● Durante a operação / máxima: 70 °C ● Durante o armazenamento / mínima: -40 °C ● Durante o armazenamento / máxima: 80 °C * Imagem meramente ilustrativa
