Disjuntor I. Tripolar 140-200A Ajustável 3VM1220-4EE32-0AA0 - Siemens
Ref:
00233556
Disjuntor I. Tripolar 140-200A Ajustável 3VM1220-4EE32-0AA0 - Siemens
Ref:
00233556
De: R$ 0,00Por: R$ 2.399,99ou X de
-
+
Calcule o frete e o prazo:
Calcule o valor do frete e prazo de entrega para a sua região
Especificação
Especificações Gerais
| Marca | Siemens |
|---|---|
| Referencia Fabricante | 3VM1220-4EE32-0AA0 |
| Polos | Tripolar |
| Amperagem (A) | 200A |
| Linha | 3VM1 |
Descrição
Disjuntor I. Tripolar 140-200A Ajustável 3VM1220-4EE32-0AA0 - Siemens
Modelo: SENTRON
Designação do produto: Disjuntor de caixa moldada
Projeto do produto: Proteção de linha
Projeto do relé de sobrecorrente: TM220
Função de proteção do relé de sobrecorrente: LI
Número de polos: 3
Dados técnicos gerais:
Tensão de isolamento: 800 V
Tensão de operação (AC, 50/60 Hz): 500 V
Tensão de operação (DC): 500 V
Tensão de operação (AC): 690 V
Perda de potência (máx.): 42 W
Perda de potência (valor nominal, AC, estado quente, por polo): 14 W
Vida útil mecânica (ciclos operacionais): 15.000
Endurance elétrica (ciclos operacionais, AC-1, 380/415 V): 6.000
Recursos do produto (para condutores neutros): Não
Monitoramento de falta de terra: Sem
Função do produto:
Função de comunicação: Não
Outras funções de medição: Não
Peso líquido: 1,591 kg
Corrente operacional:
A 40 °C: 200 A
A 45 °C: 200 A
A 50 °C: 200 A
A 55 °C: 194 A
A 60 °C: 188 A
A 65 °C: 182 A
A 70 °C: 176 A
Capacidade de manobra segundo IEC 60947:
Classe de capacidade de manobra: S
Capacidade de interrupção de corrente de curto-circuito (Icu):
A 240 V: 55 kA
A 415 V: 36 kA
A 440 V: 25 kA
A 500 V: 10 kA
Capacidade de fechamento de corrente de curto-circuito (Icm):
A 240 V: 121 kA
A 415 V: 76 kA
A 440 V: 53 kA
A 500 V: 17 kA
Parâmetros ajustáveis:
Função do produto (para disparo L): Não
Valor de resposta ajustável (Ir, L-trip): 140 A - 200 A
Tempo de atraso ajustável (tr, L-trip): 1 s
Valor de resposta ajustável (Ii, I-trip): 2.000 A
Valor de corrente ajustável (InN, N-trip): 0 A
Valor de resposta de corrente (curto-circuito): máx. 2.000 A
Proteção de aterramento: Não
Design mecânico:
Componente do produto:
Desconexão de subtensão: Não
Gatilho de tensão: Não
Indicador de disparo: Não
Altura: 158 mm
Largura: 105 mm
Profundidade: 70 mm
Conexões:
Arranjo de conectores elétricos: Conexão frontal
Tipo de conexão elétrica: Kit de porca em ambas as extremidades
Seções de condutores conectáveis (mínimo): 13 x 1 mm
Seções de condutores conectáveis (máximo): 25 x 8 mm
Superfície das conexões (parte superior): Prata
Superfície das conexões (parte inferior): Prata
Circuito auxiliar:
Número de contatos CO (auxiliares): 0
Acessórios:
Extensão do produto (opcional, motor): Não
Condições ambientais:
Classe de proteção IP: IP40
Temperatura ambiente (mínima): -25 °C
Temperatura ambiente (máxima): 70 °C

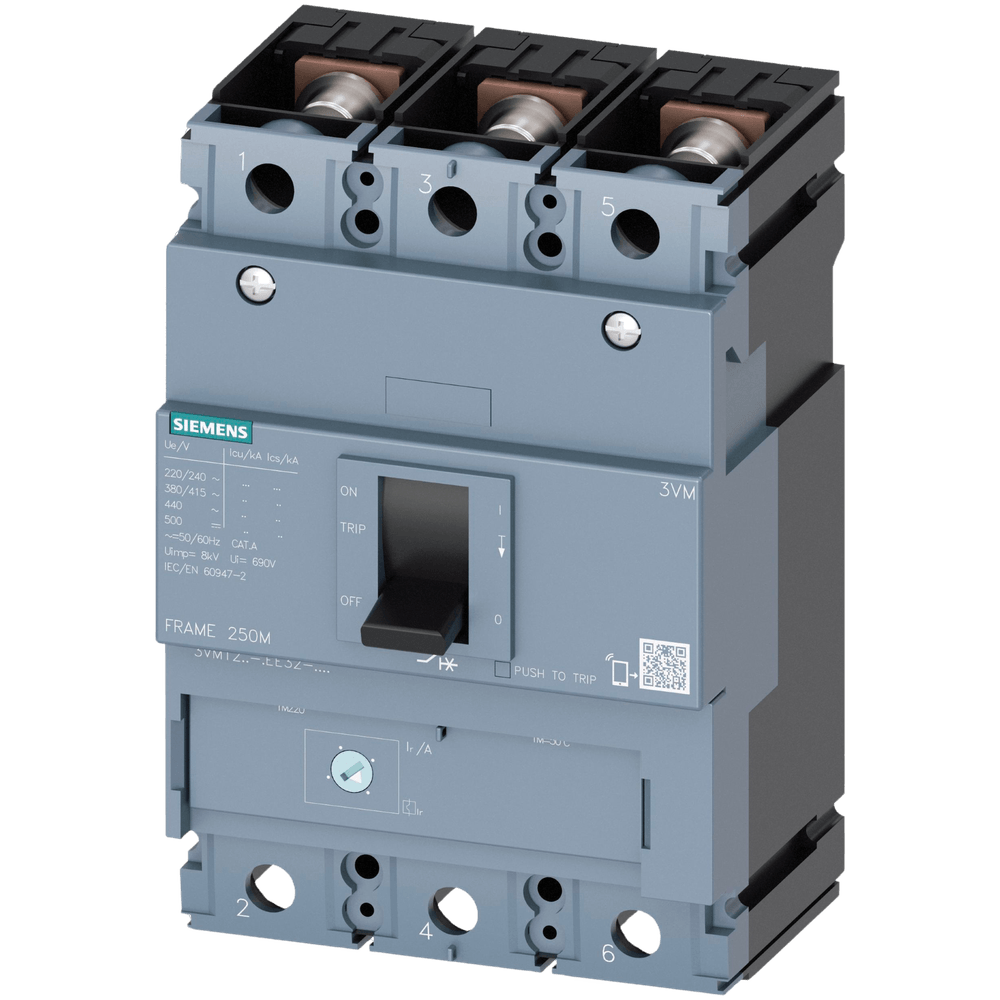

* Imagem meramente ilustrativa
