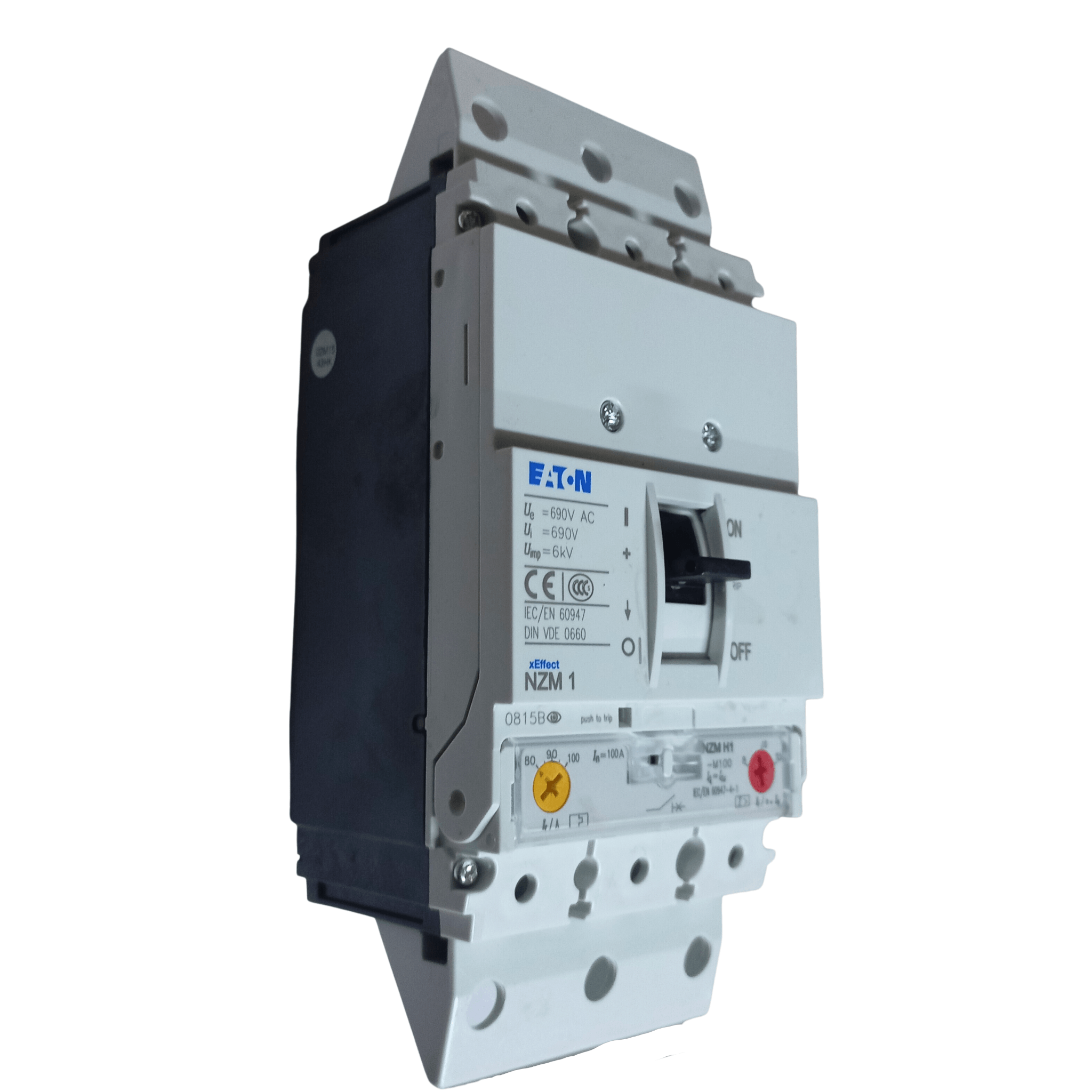

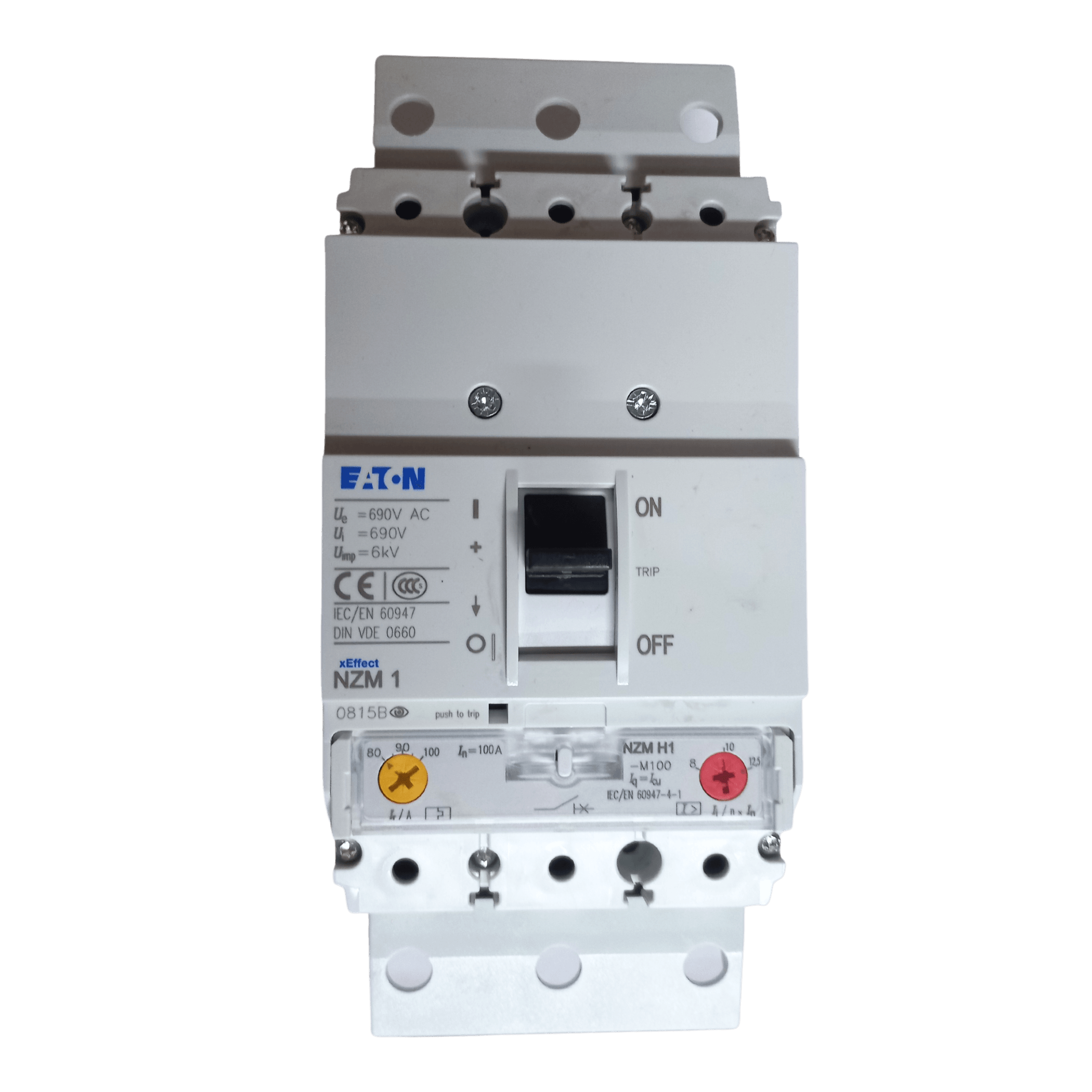

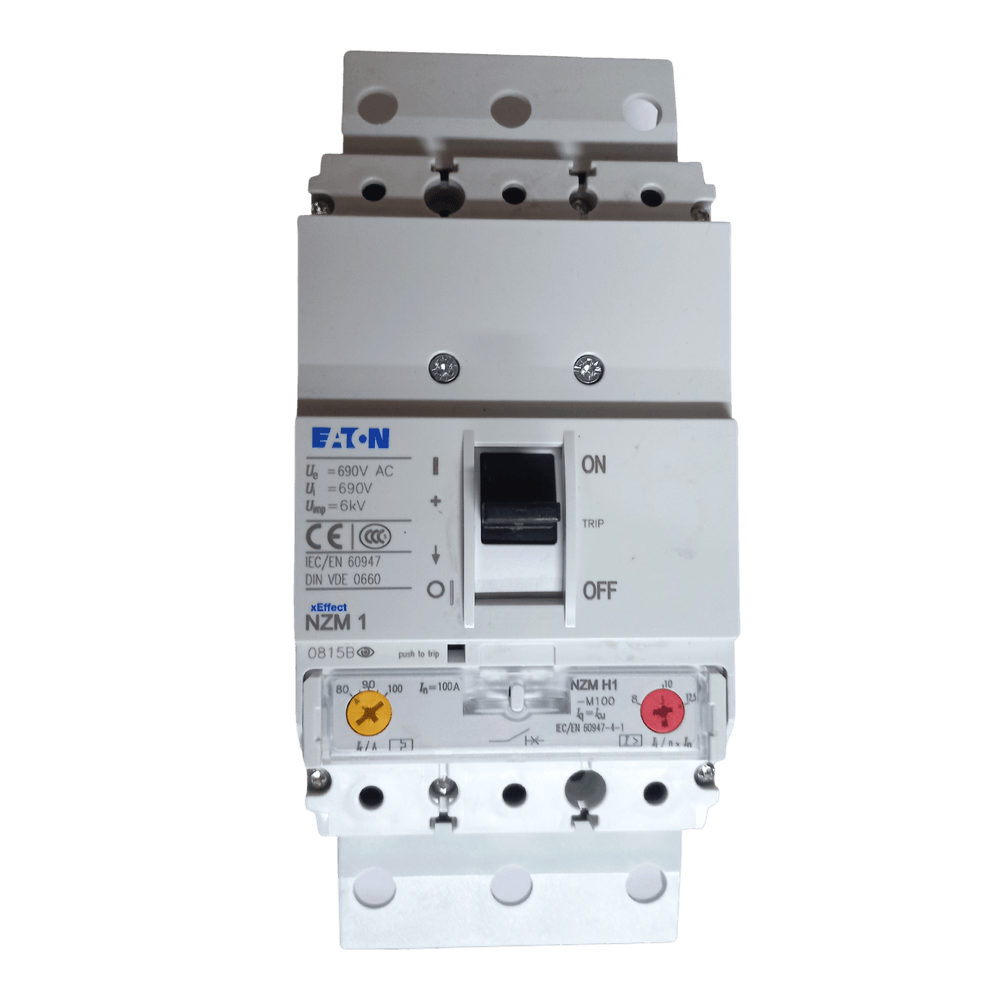

Disjuntor Tripolar 100A 70KA 440V NZMH1-M100-SVE Cod.115794 - Eaton

Parte nº.
NZMH1-M100-SVE
EAN
4015081155347
Comprimento/Profundidade do Produto
90 milímetros
Altura do produto
201 milímetros
Largura do produto
95 milímetros
Peso do Produto
1,192 quilograma
Conformidades
Conformidade com RoHS
Certificações
IEC
IEC/EN 60947
Nome comercial do produto
NZM
Tipo de Produto
Disjuntor em caixa moldada
Subtipo de produto
Termomagnético
Programa de entrega
Aplicativo
Uso em sistemas de alimentação não aterrados em 690 V
Tipo
Disjuntor
Tipo de quadro do disjuntor
NZM1
Acessórios necessários
NZM1-XSVS
Número de postes
Tripolar
Classificação de amperagem
100A
Sistema de liberação
Liberação termomagnética
Características especiais
Fusível de reserva máximo, se as correntes de curto-circuito esperadas no local de instalação excederem a capacidade de comutação do disjuntor (capacidade nominal de interrupção de curto-circuito Icn) Corrente nominal = corrente nominal ininterrupta: 100 A Dica de capacidade do terminal: até 95 mm² podem ser conectados dependendo do fabricante do cabo. Com sensibilidade de falha de fase Classe de disparo 10 A IEC/EN 60947-4-1, IEC/EN 60947-2 O disjuntor atende a todos os requisitos para a categoria de comutação AC-3.
Equipado com:
Proteção térmica
Dados Técnicos - Elétricos
Classificação de tensão
690 V - 690 V
Tensão nominal de isolamento (Ui)
690V
Tensão nominal suportável de impulso (Uimp) nos contatos auxiliares
6000V
Tensão nominal suportável de impulso (Uimp) nos contatos principais
6000V
Corrente operacional nominal
99 A (400 V CA-3)
Configuração de corrente instantânea (Ii) - min
800A
Configuração de corrente instantânea (Ii) - máx.
1250A
Configuração de corrente de sobrecarga (Ir) - min
80A
Configuração de corrente de sobrecarga (Ir) - máx.
100A
Configuração sem atraso de liberação de curto-circuito - min
800A
Configuração sem atraso da liberação de curto-circuito - máx.
1250A
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 230 V, 50/60 Hz
100 kA
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
35 kA
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 440 V, 50/60 Hz
35 kA
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 525 V, 50/60 Hz
10 kA
Capacidade nominal de interrupção de curto-circuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
7,5 kA
Capacidade nominal de curto-circuito Icm a 240 V, 50/60 Hz
220 kA
Capacidade nominal de curto-circuito Icm a 400/415 V, 50/60 Hz
220 kA
Capacidade nominal de curto-circuito Icm a 440 V, 50/60 Hz
154 ka
Capacidade nominal de curto-circuito Icm a 525 V, 50/60 Hz
40 kA
Capacidade nominal de curto-circuito Icm a 690 V, 50/60 Hz
17 kA
Potência operacional nominal em AC-3, 230 V
30 kW
Potência operacional nominal em AC-3, 400 V
55 kW
Tempo de interrupção total de curto-circuito
< 10ms
Tipo de conexão elétrica do circuito principal
Outro
Isolamento
300 V CA (entre os contatos auxiliares)
500 V CA (entre os contatos auxiliares e os contatos principais)
Número de operações por hora - máx.
120
Tipo de alça
Alavanca oscilante
Categoria de utilização
A (IEC/EN 60947-2)
Categoria de sobretensão
III
Grau de poluição
3
Vida útil, elétrica
7.500 operações a 690 V AC-1
5.000 operações a 690 V AC-3
7.500 operações a 400 V AC-3 7.500
operações a 415 V AC-3
10.000 operações a 400 V AC-1
10.000 operações a 415 V AC-1
Direção do fornecimento de entrada
Como requerido
Dados Técnicos - Mecânicos
Método de montagem
Técnica de plug-in de dispositivo integrado
Unidade de plug-in
Grau de proteção
IP20
IP20 (grau de proteção básico, na área de controles operacionais)
Grau de proteção (IP), parte frontal
IP66 (com maçaneta rotativa de acoplamento de porta)
IP40 (com moldura isolante)
Grau de proteção (terminações)
IP00 (terminações, isolador de fase e terminal de tira)
IP10 (terminal túnel)
Proteção contra contato direto
Prova de dedo e dorso da mão de acordo com VDE 0106 parte 100
Resistência ao choque
20 g (choque semi-sinusoidal 20 ms)
Técnica de desligamento
Termomagnético
Impermeabilização climática
Calor úmido, cíclico, conforme IEC 60068-2-30
Calor úmido, constante, conforme IEC 60068-2-78
Características especiais
Fusível de reserva máximo, se as correntes de curto-circuito esperadas no local de instalação excederem a capacidade de comutação do disjuntor (capacidade nominal de interrupção de curto-circuito Icn) Corrente nominal = corrente nominal ininterrupta: 100 A Dica de capacidade do terminal: até 95 mm² podem ser conectados dependendo do fabricante do cabo. Com sensibilidade de falha de fase Classe de disparo 10 A IEC/EN 60947-4-1, IEC/EN 60947-2 O disjuntor atende a todos os requisitos para a categoria de comutação AC-3.
Vida útil, mecânica
20.000 operações
Dados Técnicos - Mecânicos - Terminais
Terminais padrão
Terminal de caixa
Terminais opcionais
Conexão na parte traseira. Terminal de parafuso. Terminal de túnel
Capacidade terminal (cabo de controle)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
Capacidade terminal (condutor/cabo sólido de alumínio)
16 mm² (1x) no terminal túnel
10 mm² - 16 mm² (1x) direto na conexão traseira do switch
10 mm² - 16 mm² (2x) direto na conexão traseira do switch
Capacidade terminal (condutor/cabo trançado de alumínio)
25 mm² - 95 mm² (1x) no terminal de túnel
25 mm² - 35 mm² (2x) direto na conexão traseira do interruptor
25 mm² - 35 mm² (1x) direto na conexão traseira do interruptor
Capacidade terminal (barramento de cobre)
Máx. 16 mm x 5 mm direto na conexão traseira do interruptor
Min. 12 mm x 5 mm direto na conexão traseira do interruptor
M6 na conexão roscada traseira
Capacidade terminal (condutor/cabo sólido de cobre)
10 mm² - 16 mm² (1x) no terminal de caixa
16 mm² (1x) no terminal de túnel
10 mm² - 16 mm² (1x) direto na conexão traseira do interruptor
6 mm² - 16 mm² (2x) no terminal de caixa
6 mm² - 16 mm² (2x) direto na conexão traseira do switch
Capacidade terminal (condutor/cabo trançado de cobre)
25 mm² (2x) direto na conexão traseira do switch
25 mm² - 95 mm² (1x) em terminal túnel de 1 furo
10 mm² - 70 mm² (1x) direto na conexão traseira do switch
6 mm² - 25 mm² (2x) em terminal caixa
10 mm² - 70 mm² (1x) no terminal caixa
Capacidade terminal (tira de cobre)
Min. 2 segmentos de 9 mm x 0,8 mm no terminal de caixa
Máx. 9 segmentos de 9 mm x 0,8 mm no terminal da caixa
Verificação de projeto conforme IEC/EN 61439 - dados técnicos
Corrente operacional nominal para dissipação de calor especificada (In)
100A
Dissipação de calor do equipamento, dependente da corrente
23,85 W
Temperatura ambiente de operação - min
-25ºC
Temperatura ambiente de operação - máx.
70°C
Temperatura ambiente de armazenamento - min
40ºC
Temperatura ambiente de armazenamento - máx.
70°C
