Dispositivo Proteção Surtos DPS Monofásico com Sinalização Remota 690V 12,5/60KA Ref. E810.0690.060.1 – Embrastec

O DPS Ecobox Classe I+II é indicado para proteção de circuitos com tensão de fase de até 577 Vca. Apropriado para quadros de energia secundários, protegendo os equipamentos eletroeletrônicos conectados ao circuito elétrico.

Algumas Vantagens do DPS Ecobox Embrastec
Alta Capacidade de proteção contra descargas atmosféricas diretas e indiretas.
Suporta inúmeras atuações sem necessidade da troca
Desligador termomecânico desconecta o DPS na ocorrência de descargas acima da capacidade
Módulo resinado reduz ocorrência de descargas parciais

Dados Comerciais
Referência: E810.0690.060.1
Peso: 215 g
Dimensões máximas (A x L x P): (104 x 36 x 66) mm
Unidades de divisão: 2 DIN

Caracteristicas Gerais
Classe de proteção de acordo com a IEC / EN: I+II / T1+T2
Normas aplicáveis: ABNT NBR IEC 61643-11:2021 / ABNT NBR 5410:2004
Método de montagem: Fixo em trilho DIN 35 mm (EN 60715)
Material da caixa: PA 66
Encapsulamento: Resina Epóxi
Características caixa/encapsulamento: Não propagante e auto extinção de chama
Número de pólos: 1
Número de portas: 1
Estado de operação / indicação de falha: Verde / Vermelho
Grau de poluição: 2
Local de instalação: Interno
Final de vida / Falha do DPS: Circuito aberto

Circuito de proteção
Tensão nominal: 460/800 VCA , 577/1000 VCA
Sistema de alimentação: TN / TT
Circuitos de proteção: L - PE(N) / L - N
Máxima tensão de operação: 690 VCA / 895 VCC
Freqüência de operação: 50Hz / 60Hz
Corrente de impulso Iimp (10/350µs): 12,5 kA
Corrente nominal de descarga In (8/20µs): 30 kA
Corrente máxima de descarga Imax (8/20µs): 60 kA
Energia Específica (W/R): 39 kJ/Ω
Carga Q: 6,25 As
tensão residual @ 5kA Ures: ≤ 1,6 kV
Nível de proteção UP: ≤ 3,4 kV
Corrente residual IPE: ≤ 0,4 mA
Consumo de potência em prontidão PC: ≤ 1200 mVA
Tensão de referência para ensaios Uref: -
Tensão nominal VV @ 1mA: 1100 V ± 10%
Tempo de resposta TA: ≤ 25ns
Proteção térmica Desconexão termo-mecânica
Tecnologia de proteção: Varistor de óxido metálico (MOV)
Formato de proteção: Limitador de tensão
Proteção máxima de sobrecorrente: 100 A
Resistência a curto circuito ISCCR: 5 kA
Fusível de pré-proteção máximo: 63 A


ConexõesTipo de conexão: Conexão a parafuso
Rosca: M5
Torque de aperto: 4,5 Nm
Seção do cabo (flexível / rígido): 1,5 mm² ... 25 mm²
Função de comutação: Comutação (NA - C - NF)
Capacidade de contato V CA: 250 V CA / 0,5 A VCA
Capacidade de contato V CC:
250 V CC / 0,1 A CC
30 V CC / 1,0 A CC
Tipo de encaixe: Conexão de encaixe / parafuso através de COMBICON
Rosca: M2
Torque de aperto: 0,25 Nm
Seção do cabo (flexível / rígido): 0,14 mm² ... 1,5 mm²

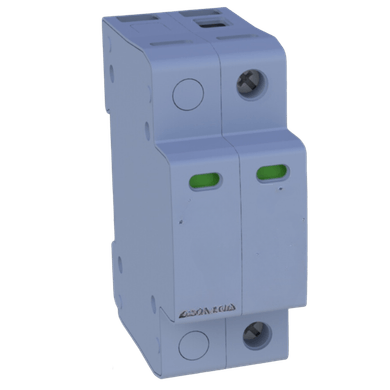

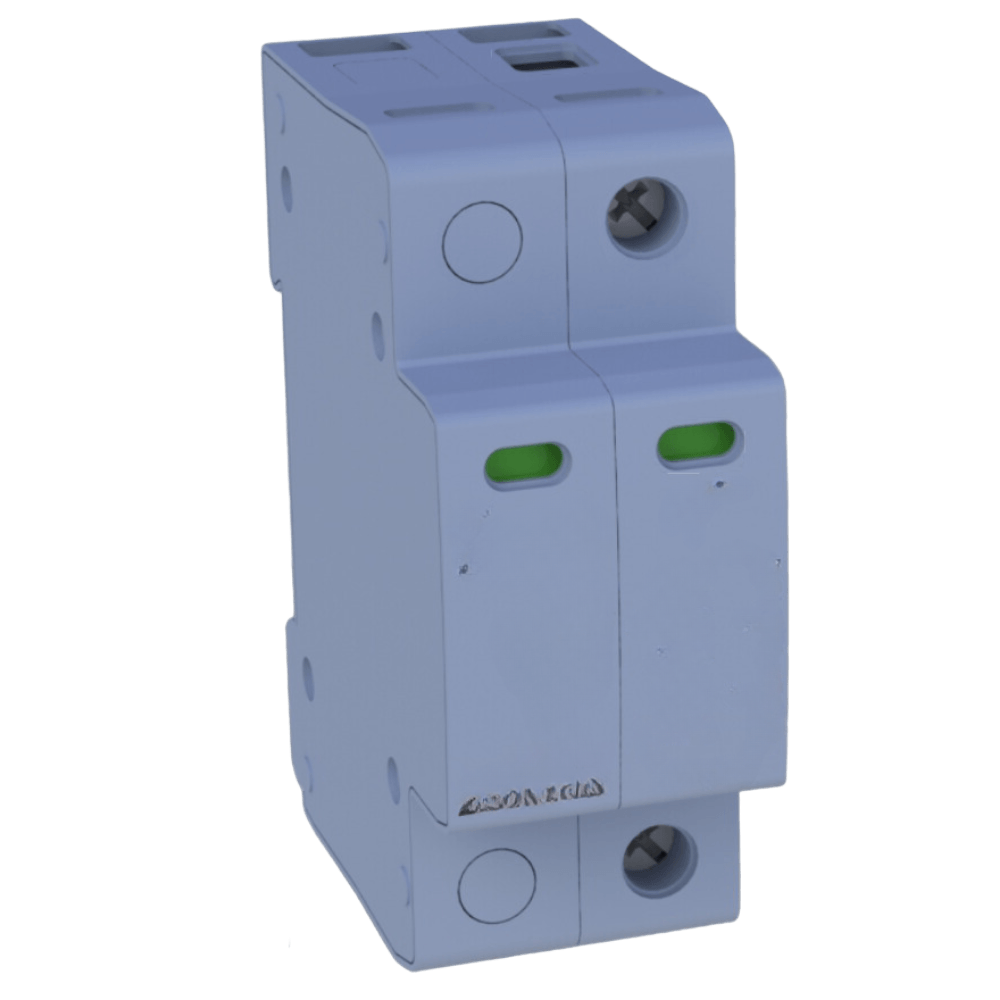

Imagem meramente ilustrativas
