Módulo Entrada Digital ET200S 4x24VDC STD 6ES7131-4BD01-0AA0 - Siemens

Informações Gerais do Produto
Tensão de Alimentação
Valor nominal (DC): 24 V (proveniente do módulo de potência)
Proteção contra polaridade inversa: Sim
Corrente de Entrada
Da tensão de alimentação L+: máx. Dependente do encoder
Da barra de conexão: 3.3 V DC, máx. 10 mA
Alimentação do Encoder
Tipo de tensão de saída: mín. L+ (-0.5 V), sob carga
Corrente de Saída
Valor nominal: 500 mA
Faixa permissível:
Limite inferior: 0 mA
Limite superior: 500 mA
Perdas de Energia
Perda de energia, típica: 0.7 W
Área de Endereço
Espaço de endereço por módulo: máx. 1 byte
Com empacotamento: 4 bits
Entradas Digitais
Número de entradas digitais: 4
Curva característica de entrada: de acordo com IEC 61131, tipo 1: Sim
Tensão de Entrada
Tipo de tensão de entrada: DC
Valor nominal (DC): 24 V
Para sinal "0": -30 a +5 V
Para sinal "1": +15 a +30 V
Corrente de Entrada
Para sinal "1," típica: 7 mA; a 24 V
Atraso de Entrada (para valor nominal de tensão de entrada)
Para entradas padrão:
Parameterizável: Não
De "0" a "1," mín.: 2 ms; tipicamente 3 ms
De "0" a "1," máx.: 4.5 ms
De "1" a "0," mín.: 2 ms; tipicamente 3 ms
De "1" a "0," máx.: 4.5 ms
Comprimento do Cabo
Blindado, máx.: 1,000 m
Não blindado, máx.: 600 m
Sensor de 2 fios: Sim
Corrente quiescente permissível (sensor de 2 fios), máx.: 1.5 mA
Interrupções/Diagnósticos/Informações de Status
Função de diagnóstico: Não
Indicação de diagnóstico LED:
Erro de grupo SF (vermelho): Não
Indicador de status de entrada digital (verde): Sim; por canal
Parâmetros
Observação: 1 byte
Separação de Potencial
Separação potencial das entradas digitais:
Entre os canais: Não
Entre os canais e a barra de conexão: Sim
Isolamento testado com: 500 V DC
Dimensões
Largura: 15 mm
Altura: 81 mm
Profundidade: 52 mm
Peso
Peso aproximado: 35 g

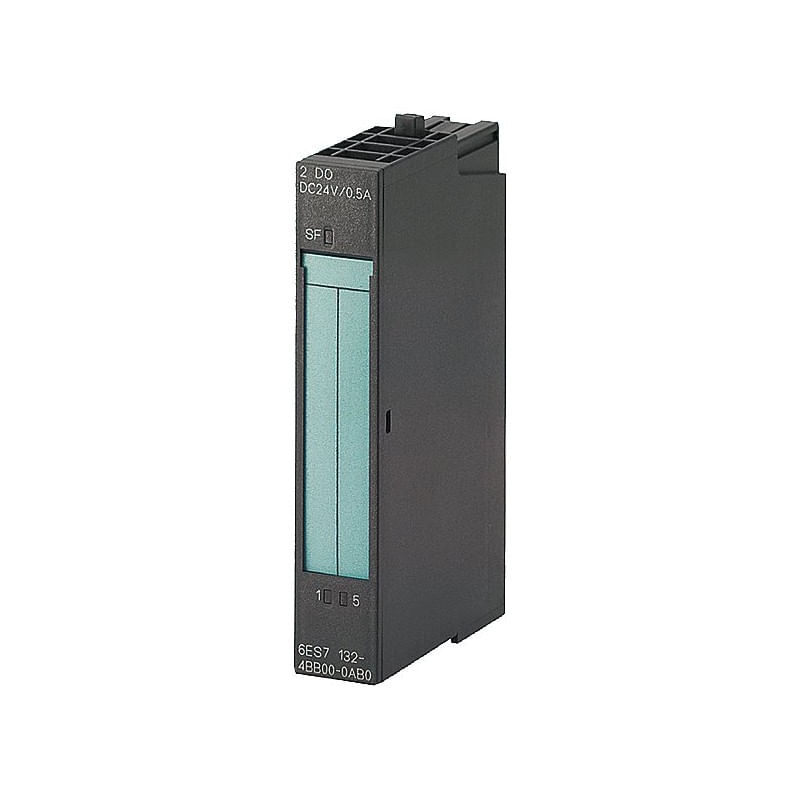

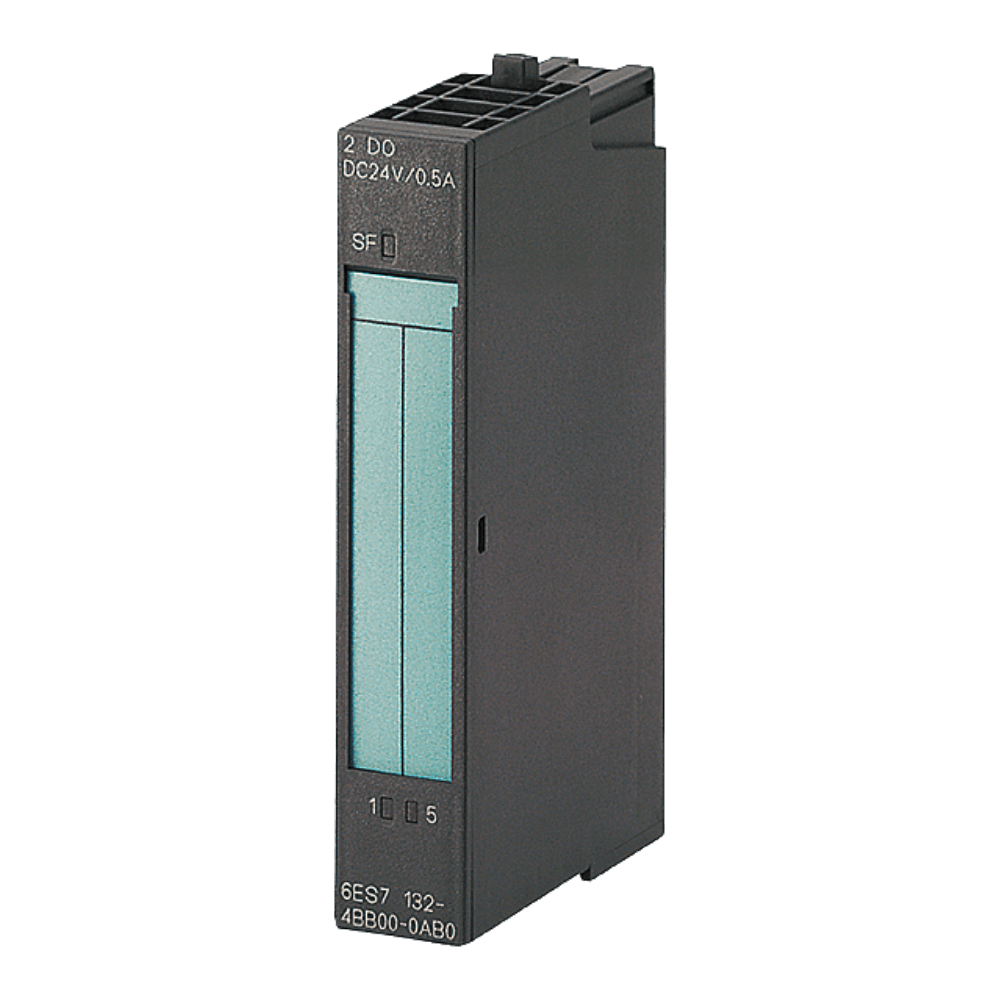

* Imagem meramente ilustrativa*
