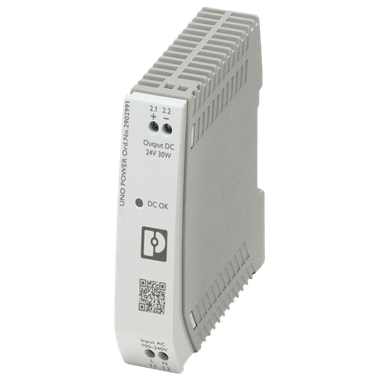

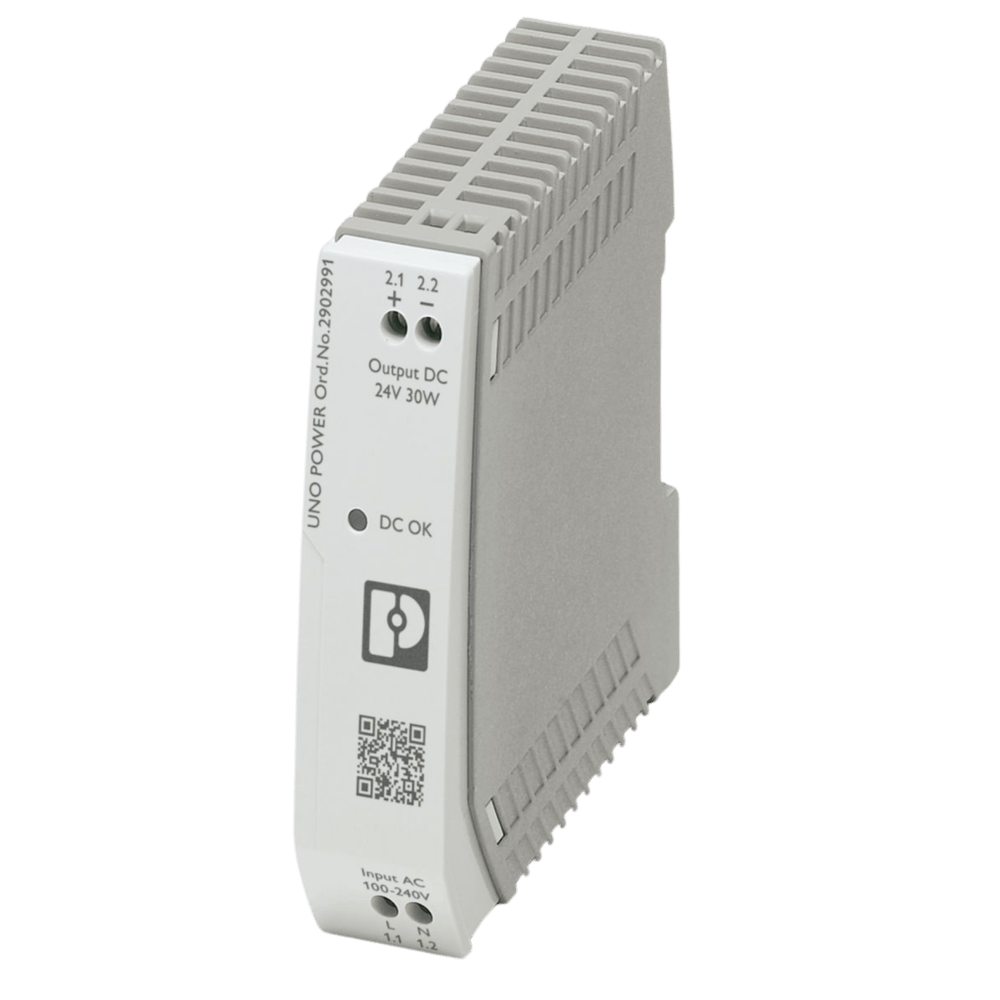

Fonte E-110/220VCA S-24VCC/1,3A UNO-PS-1AC/24DC/1,3 2902991 - Phoenix Contact

Fontes de alimentação UNO POWER com chaveamento primário para montagem em trilho de fixação, entrada: monofásica, saída: 24 V DC / 30 W.

Operação AC
Faixa de Tensão Nominal de Entrada: 100 V AC ... 240 V AC
Faixa de Tensão de Entrada: 85 V AC ... 264 V AC
Tipo de Tensão da Alimentação: AC
Irupção da Corrente: < 30 A (tip.)
Integral de Colisão da Corrente de Ligação (I2t): < 0,4 A²s (tip.)
Faixa de Frequência: 50 Hz ... 60 Hz ±10 %
Tempo Permissível de Falha de Rede:
25 ms (120 V AC)
115 ms (230 V AC)

Consumo de Energia:
Típ. 0,8 A (100 V AC)
Típ. 0,4 A (240 V AC)
Consumo de Potência Nominal: 72,1 VA
Ligação de Proteção: Proteção contra sobretensão de transientes; Varistor
Fator de Potência (cos φ): 0,47
Tempo de Ligação Típico: < 1 s
Fusível de Entrada: 2 A (lento, interno)
Seleção de Fusível Adequado para Contator de Entrada: 6 A ... 16 A (Característica B, C, D, K)
Eficiência e Características de Saída
Eficiência:
Típ. 87 % (120 V AC)
Típ. 88 % (230 V AC)
Característica de Saída: HICCUP
Tensão de Saída Nominal: 24 V DC
Corrente Nominal de Saída (IN): 1,25 A (-25 °C ... 55 °C)
Redução de Carga: 55 °C ... 70 °C (2,5 %/K)
Resistência de Feedback: < 35 V DC
Proteção Contra Sobretensão na Saída (OVP): ≤ 35 V DC
Tolerância:
< 1 % (Alteração de Carga Estática 10 % ... 90 %)
< 2 % (Alteração de Carga Dinâmica 10 % ... 90 %, 10 Hz)
< 0,1 % (Alteração da Tensão de Entrada ±10 %)
Ripple Residual: < 60 mVSS (com valores nominais)
À Prova de Curto-Circuito: Sim
Potência de Saída: 30 W
Dissipação de Energia:
Sem Carga Nominal Máxima: < 0,3 W
Carga Nominal Máxima: < 5 W
Tempo de Subida: < 0,5 s (UOUT (10 % ... 90 %))
Tempo de Resposta: < 2 ms
Ligável em Paralelo: Sim, para redundância e elevação de capacidade
Ligável em Série: Sim
Entrada e Saída
Tipo de Conexão: Conexão a Parafuso
Perfil do Condutor Rígido:
Mín.: 0,2 mm²
Máx.: 2,5 mm²
Bitola do Condutor Flexível:
Mín.: 0,2 mm²
Máx.: 2,5 mm²
Condutor Único/Ponto de Conexão Flexível:
Com Terminal Tubular, Com Luva de Plástico: 0,2 mm² ... 2,5 mm²
Sem Luva de Plástico: 0,2 mm² ... 2,5 mm²
Bitola do Condutor AWG:
Mín.: 24
Máx.: 14
Comprimento de Isolamento: 8 mm
Rosca: M3
Torque Mín.: 0,5 Nm
Binário de Arranque Máx.: 0,6 Nm
Outras Informações
Tipos de Sinalização: LED
Número de Fases: 1
Tensão de Isolamento Entrada/Saída:
Teste Típico: 4 kV AC
Teste Unitário: 3 kV AC
Tipo de Produto: Fornecimento de Energia
Família de Produtos: UNO POWER
MTBF (IEC 61709, SN 29500): > 1.158.000 h a 40 °C
Status de Atualização de Dados:
Revisão do Artigo: 04
Propriedades de Isolamento:
Classe de Proteção: II (no quadro de comando fechado)
Grau de Impurezas: 2
