Fonte Sitop Mono 24VDC 10A 6EP1334-2BA20 - Siemens
Ref:
00231081
Fonte Sitop Mono 24VDC 10A 6EP1334-2BA20 - Siemens
Ref:
00231081
De: R$ 0,00Por: R$ 2.469,99ou X de
-
+
Calcule o frete e o prazo:
Calcule o valor do frete e prazo de entrega para a sua região
Especificação
Especificações Gerais
| Marca | Siemens |
|---|---|
| Modelo | 6EP1334-2BA20 |
| Amperagem (A) | 10A |
| Fase | Monofásico |
Descrição
Fonte Sitop Mono 24VDC 10A 6EP1334-2BA20 - Siemens
Entrada
Tipo de Rede de Alimentação: AC monofásica
Tensão de Alimentação AC: 120 V / 230 V
Faixa de Tensão de Entrada AC:
Entrada 1: 85 ... 132 V
Entrada 2: 170 ... 264 V
Capacidade de Sobretensão: 2.3 × Vin nominal, 1.3 ms
Tempo de Buffer para Corrente de Saída Nominal: Mínimo 20 ms
Frequência da Linha: 50/60 Hz
Corrente de Entrada:
120 V: 4.49 A
230 V: 1.91 A
Limitação de Corrente de Inrush: Máx. 60 A
Proteção por Fusível: Tipo T 6.3 A/250 V (não acessível)
Protetor Recomendado: Disjuntor Miniatura de 10 A, Característica C
Saída
Tensão de Saída DC Nominal: 24 V
Tensão de Saída Ajustável: 22.8 ... 28 V
Precisão Relativa de Tensão: 3%
Ripple Residual: Máx. 150 mV, Típico 20 mV
Pico de Tensão: Máx. 240 mV, Típico 160 mV
Corrente de Saída Nominal: 10 A (faixa de 0 ... 12 A; derating acima de 45°C)
Potência Ativa Fornecida: Típica 288 W
Corrente de Sobrecarga de Curto-Circuito: Típica 32 A
Capacidade de Sobrevivência ao Curto-Circuito: 1 000 ms
Eficiência e Controle
Eficiência: 90%
Perda de Potência: Típica 25 W
Precisão Relativa de Controle com Variação Rápida de Entrada: 0.3%
Tempo de Ajuste de Carga (10 a 90%): Típico 1 ms
Proteção e Monitoramento
Proteção Contra Sobretensão: Vout < 33 V
Curto-Circuito: Característica de corrente constante, Limitação de corrente 12 ... 14.6 A
Proteção Contra Sobrecorrente: 150% Iout nominal por até 5 s/min
Segurança
Isolamento Galvânico: Sim
Classe de Proteção: Classe I
Corrente de Fuga Máxima: 3.5 mA
Classe de Proteção IP: IP20
EMC
Temperatura de Operação: -25 ... +70°C
Temperatura de Transporte e Armazenamento: -40 ... +85°C
Categoria Ambiental: Classe 3K3, 5 ... 95% sem condensação
Método de Conexão
Tipo de Conexão Elétrica: Terminal de parafuso
Entrada (L, N, PE): 1 terminal para 0.5 ... 2.5 mm²
Saída (+, -): 2 terminais para 0.5 ... 2.5 mm²
Contatos Auxiliares: 2 terminais para 0.5 ... 2.5 mm²

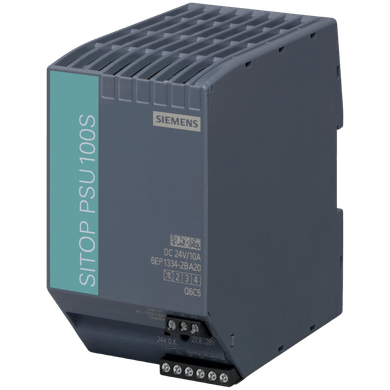

* Imagem meramente ilustrativa *
Entrada
Tipo de Rede de Alimentação: AC monofásica
Tensão de Alimentação AC: 120 V / 230 V
Faixa de Tensão de Entrada AC:
Entrada 1: 85 ... 132 V
Entrada 2: 170 ... 264 V
Capacidade de Sobretensão: 2.3 × Vin nominal, 1.3 ms
Tempo de Buffer para Corrente de Saída Nominal: Mínimo 20 ms
Frequência da Linha: 50/60 Hz
Corrente de Entrada:
120 V: 4.49 A
230 V: 1.91 A
Limitação de Corrente de Inrush: Máx. 60 A
Proteção por Fusível: Tipo T 6.3 A/250 V (não acessível)
Protetor Recomendado: Disjuntor Miniatura de 10 A, Característica C
Saída
Tensão de Saída DC Nominal: 24 V
Tensão de Saída Ajustável: 22.8 ... 28 V
Precisão Relativa de Tensão: 3%
Ripple Residual: Máx. 150 mV, Típico 20 mV
Pico de Tensão: Máx. 240 mV, Típico 160 mV
Corrente de Saída Nominal: 10 A (faixa de 0 ... 12 A; derating acima de 45°C)
Potência Ativa Fornecida: Típica 288 W
Corrente de Sobrecarga de Curto-Circuito: Típica 32 A
Capacidade de Sobrevivência ao Curto-Circuito: 1 000 ms
Eficiência e Controle
Eficiência: 90%
Perda de Potência: Típica 25 W
Precisão Relativa de Controle com Variação Rápida de Entrada: 0.3%
Tempo de Ajuste de Carga (10 a 90%): Típico 1 ms
Proteção e Monitoramento
Proteção Contra Sobretensão: Vout < 33 V
Curto-Circuito: Característica de corrente constante, Limitação de corrente 12 ... 14.6 A
Proteção Contra Sobrecorrente: 150% Iout nominal por até 5 s/min
Segurança
Isolamento Galvânico: Sim
Classe de Proteção: Classe I
Corrente de Fuga Máxima: 3.5 mA
Classe de Proteção IP: IP20
EMC
Temperatura de Operação: -25 ... +70°C
Temperatura de Transporte e Armazenamento: -40 ... +85°C
Categoria Ambiental: Classe 3K3, 5 ... 95% sem condensação
Método de Conexão
Tipo de Conexão Elétrica: Terminal de parafuso
Entrada (L, N, PE): 1 terminal para 0.5 ... 2.5 mm²
Saída (+, -): 2 terminais para 0.5 ... 2.5 mm²
Contatos Auxiliares: 2 terminais para 0.5 ... 2.5 mm²

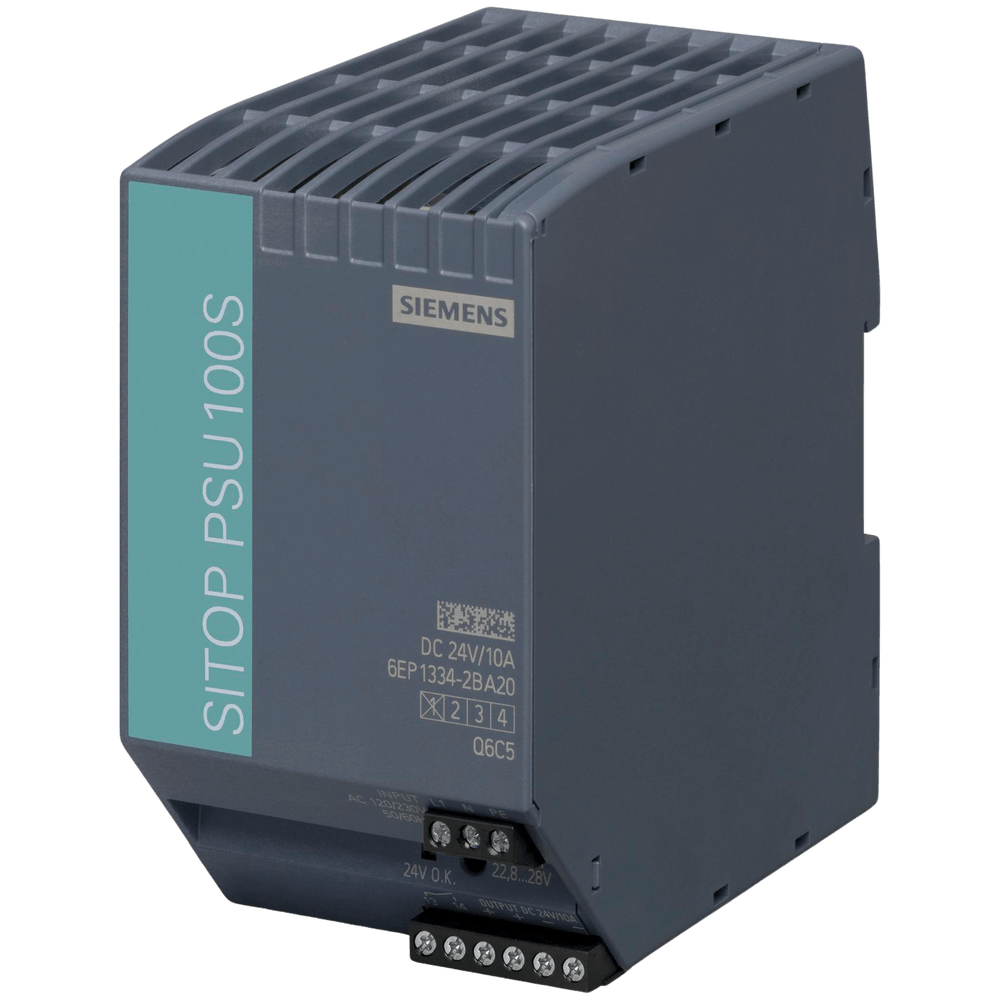

* Imagem meramente ilustrativa *
