Rele P/Interface 48VCC 1C/O 12A RSB1A120ED - Schneider

Este relé de interface plug-in Harmony RSB possui uma tensão de bobina de controle de 48V CC e tem 1 contato de troca (SPDT) com uma classificação de 12A. Ele ajuda a reduzir o tamanho das carcaças e aumenta a confiabilidade da máquina, podendo ser montado em quase qualquer lugar. O tipo plug-in permite uma instalação e manutenção fáceis. O produto é IP40 e possui uma capa transparente que permite ao operador inspecionar visualmente o status dos contatos.

Linha de Produto: Relés Eletromecânicos
Nome da Série: Relé de interface
Tipo de Produto ou Componente: Relé tipo plug-in
Nome Abreviado do Dispositivo: RSB
Tipo e Composição dos Contatos: 1 C/O
Operação dos Contatos: Padrão
[Uc] Tensão do Circuito de Controle: 48 V CC
[Ithe] Corrente Térmica Convencional em Isolamento: 12 A -40…104 °F (-40…40 °C)
LED de Status: Sem
Tipo de Controle: Sem botão
Complementar:
Forma do Pino: Flat (tipo PCB)
Resistência Média da Bobina: 5520 Ohm AC a 20 °C +/- 10 %
[Ue] Tensão de Operação Nominal: 33,6...72 V CC
[Ui] Tensão Nominal de Isolamento: 400 V conforme IEC 60947
[Uimp] Tensão Nominal Suportável de Impulso: 3,6 kV conforme IEC 61000-4-5
Material dos Contatos: Liga de prata (AgNi)
[Ie] Corrente Nominal de Operação: 12 A (AC-1/DC-1) NA conforme IEC
[Ie] Corrente Nominal de Operação: 6 A (AC-1/DC-1) NF conforme IEC
Corrente de Comutação Mínima: 10 mA
Tensão de Comutação Máxima: 300 V CC conforme IEC
Tensão de Comutação Mínima: 12 V
Capacidade de Comutação Máxima: 3000 VA/336 W
Carga Resistiva Nominal: 12 A a 250 V CA
Carga Resistiva Nominal: 12 A a 28 V CC
Capacidade de Comutação Mínima: 120 mW a 10 mA, 12 V
Taxa de Funcionamento: <= 600 ciclos/hora sob carga
Taxa de Funcionamento: <= 18000 ciclos/hora sem carga
Durabilidade Mecânica: 30000000 ciclos
Durabilidade Elétrica: 100000 ciclos, 12 A a 250 V, AC-1 NA
Durabilidade Elétrica: 100000 ciclos, 6 A a 250 V, AC-1 NF
Tempo de Operação: 20 ms operação
Tempo de Operação: 20 ms reposição
Consumo Médio da Bobina: 0,45 W CC
Limiar da Tensão Mínima de Regulação: >= 0,1 Uc CC
Dados de Fiabilidade de Segurança: B10d = 100000
Categoria de Proteção: RT I
Níveis de Teste: Nível A montagem de grupo
Posição de Operação: Qualquer posição
Peso Líquido: 0,031 lb (0,014 kg)
Quantidade Indivisível de Venda: 10
Apresentação do Dispositivo: Produto completo
Meio Ambiente:
Força Dielétrica: 1000 V CA entre os contatos
Força Dielétrica: 2500 V CA entre polos
Força Dielétrica: 5000 V CA entre a bobina e o contato
Normas: UL 508
Normas: IEC 61810-1
Normas: CSA C22.2 No 14
Certificações do Produto: UL
Certificações do Produto: EAC
Certificações do Produto: CSA
Temperatura Ambiente para Armazenamento: -40…185 °F (-40…85 °C)
Resistência à Vibração: +/- 1 mm (10…55 Hz) conforme IEC 60068-2-6
Grau de Proteção: IP40 conforme IEC 60529
Resistência ao Choque: 10 gn (11 ms) fora de funcionamento conforme IEC 60068-2-27
Resistência ao Choque: 5 gn (11 ms) em funcionamento conforme IEC 60068-2-27
Temperatura Ambiente para Funcionamento: -40…185 °F (-40…85 °C)

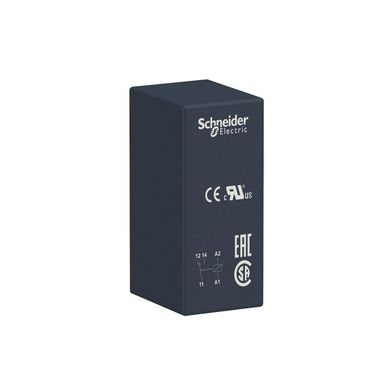

* Imagem meramente ilustrativas
