Inversor Altivar 320 240v 7,5 Cv 27,5A ATV320U55M3C - Schneider

Os inversores de frequência da linha AltivarTM Machine 320 são ideias para aplicações simples e avançadas de manuseio de materiais, elevação de carga, máquinas de embalagem, máquinas téxtil, sistemas de bombeamento e aplicações gerais que requerem conectividade, segurança, robustez e excelente custo-benefício. O modelo ATV320U55M3C é um produto com formato compacto, ideal para aplicações stand-alone, possui alimentação trifásica de 200...240Vac, potência de 5,5kW/7,5CV e corrente de saída de 27,5A.

Principal linha de produto
Altivar Machine ATV320

tipo de produto ou componente
Propulsor de velocidade variável

aplicação específica do produto
Máquinas complexas

variante
Versão padrão

formato da unidade
Compacto

modo de montagem
Wall Mount

Protocolo da porta de comunicação
Modbus de série
CANopen

placa de opção
Módulo de comunicação, CANopen
Módulo de comunicação, EtherCAT
Módulo de comunicação, Profibus DP V1
Módulo de comunicação, Profinet
Módulo de comunicação, Ethernet Powerlink
Módulo de comunicação, Ethernet/IP
Módulo de comunicação, DeviceNet

tensão nominal de fornecimento [Us]
200...240 V - 15...10 %

corrente de saída nominal
27,5 A

alimentação do motor kW
5,5 kW of trabalho pesado

filtro EMC
Sem filtro EMC

grau de protecção IP
IP20

Complementar número de entrada digital
7

tipo de entrada digital
STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm
ED1 ... ED6 entradas lógicas, 24 V CC (30 V)
DI5 programáveis ??como entrada de pulso: 0…30 kHz, 24 V CC (30 V)

lógica de entrada digital
Lógica positiva (fonte)
Lógica negativa (coletor)

número de saída digital
3

tipo de saída digital
Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA
Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA

número de entrada analógica
3

tipo da entrada analógica
EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits
EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits
EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits

número de saída analógica
1

tipo da saída analógica
Corrente configurável através de software AQ1: 0..20 mA impedância 800 Ohm, Resolução 10 bits
Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits

tipo de saída de relé
Lógica do relé configurável R1A 1 NA durabilidade elétrica 100000 ciclos
Lógica do relé configurável R1B 1 NF durabilidade elétrica 100000 ciclos
Lógica do relé configurável R1C
Lógica do relé configurável R2A 1 NA durabilidade elétrica 100000 ciclos
Lógica do relé configurável R2C

corrente de comutação máxima
Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA
Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC
Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA
Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC
Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA
Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC

corrente de comutação mínima
Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC

método de acesso
Escravo CANopen

4 quadrant operation possible
Verdadeiro

perfil de controle de motor assíncrono
Relação de tensão/frequência, 5 pontos
Controle vetorial de fluxo sem sensor. padrão
Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Controlo do vector de fluxo sem sensor - Economia de energia
Relação de tensão/frequência, 2 pontos

perfil de controle de motor síncrono
Controle vetorial sem sensor

maximum output frequency
0,599 kHz

sobretorque temporário
170…200 % do torque nominal do motor

rampas de aceleração e desaceleração
Linear
U
S
CUS
Comutação de rampa
Adaptação em rampa de aceleração/desaceleração
Aceleração/desaceleração paragem automática com injecção DC

compensação da diferença de velocidade do motor
Automático seja qual for a carga
Ajustável 0..0,300 %
Não disponível na relação de tensão/frequência (2 ou 5 pontos)

frequência de comutação
2..0,16 kHz ajustável
4..0,16 kHz com

frequência de comutação nominal
4 kHz

frenagem até à paralisação
Por injeção CC

brake chopper integrated
Verdadeiro

corrente da linha
35,4 A a 200 V (trabalho pesado)
29,8 A a 240 V (trabalho pesado)

Corrente Máxima de Entrada
35,4 A

maximum output voltage
240 V

potência aparente
12,4 kVA a 240 V (trabalho pesado)

frequência da rede
50...60 Hz

relative symmetric network frequency tolerance
5 %

linha potencial Isc
22 kA

base load current at high overload
27,5 A

dissipação de alimentação em W
Ventilador: 242,0 W a 200 V 4 kHz

with safety function Safely Limited Speed (SLS)
Verdadeiro

with safety function Safe brake management (SBC/SBT)
Falso

with safety function Safe Operating Stop (SOS)
Falso

with safety function Safe Position (SP)
Falso

with safety function Safe programmable logic
Falso

with safety function Safe Speed Monitor (SSM)
Falso

with safety function Safe Stop 1 (SS1)
Verdadeiro

with sft fct Safe Stop 2 (SS2)
Falso

with safety function Safe torque off (STO)
Verdadeiro

with safety function Safely Limited Position (SLP)
Falso

with safety function Safe Direction (SDI)
Falso

tipo de proteção
Interrupções da fase de entrada: unidade
Sobrecorrente entre fases de saída e terra: unidade
Proteção contra sobreaquecimento: unidade
Curto-circuito entre fases do motor: unidade
Proteção térmica: unidade

largura
150 mm

altura
232,0 mm

profundidade
178,0 mm

Peso líquido
3,5 kg

Meio ambiente posição de operação
Vertical +/- 10 graus

Certificações do produto
CE
ATEX
NOM
GOST
EAC
RCM
KC

gravação
CE
ATEX
UL
CSA
EAC
RCM

Normas
EN/IEC 61800-5-1

compatibilidade eletromagnética
Teste de imunidade contra descarga eletrostática Nível 3 conforme IEC 61000-4-2
Teste de imunidade ao campo eletromagnético de radiofrequência com radiação Nível 3 conforme IEC 61000-4-3
Teste de imunidade contra transientes / rajadas elétricas nível 4 conforme IEC 61000-4-4
1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão Nível 3 conforme IEC 61000-4-5
Teste de imunidade de radiofrequência conduzida Nível 3 conforme IEC 61000-4-6
Teste de imunidade contra quedas e interrupções da tensão conforme IEC 61000-4-11

environmental class (during operation)
Classe 3C3 de acordo com IEC 60721-3-3
Classe 3S2 de acordo com IEC 60721-3-3

maximum acceleration under shock impact (during operation)
150 m/s² at 11 ms

maximum acceleration under vibrational stress (during operation)
10 m/s² at 13...200 Hz

maximum deflection under vibratory load (during operation)
1.5 mm at 2...13 Hz

permitted relative humidity (during operation)
Classe 3K5 de acordo com a norma EN 60721-3

volume de ar de refrigeração
60 m3/h

categoria de sobretensão
III

retorno de regulamento
Regulador PID ajustável

precisão da velocidade
+/- 10% do deslize nominal 0,2 Tn a Tn

grau de poluição
2

ambient air transport temperature
-25…70 °C

temperatura ambiente do ar para funcionamento
-10…50 °C Sem redução de valor
50…60 °C com

temperatura ambiente para armazenamento
-25…70 °C

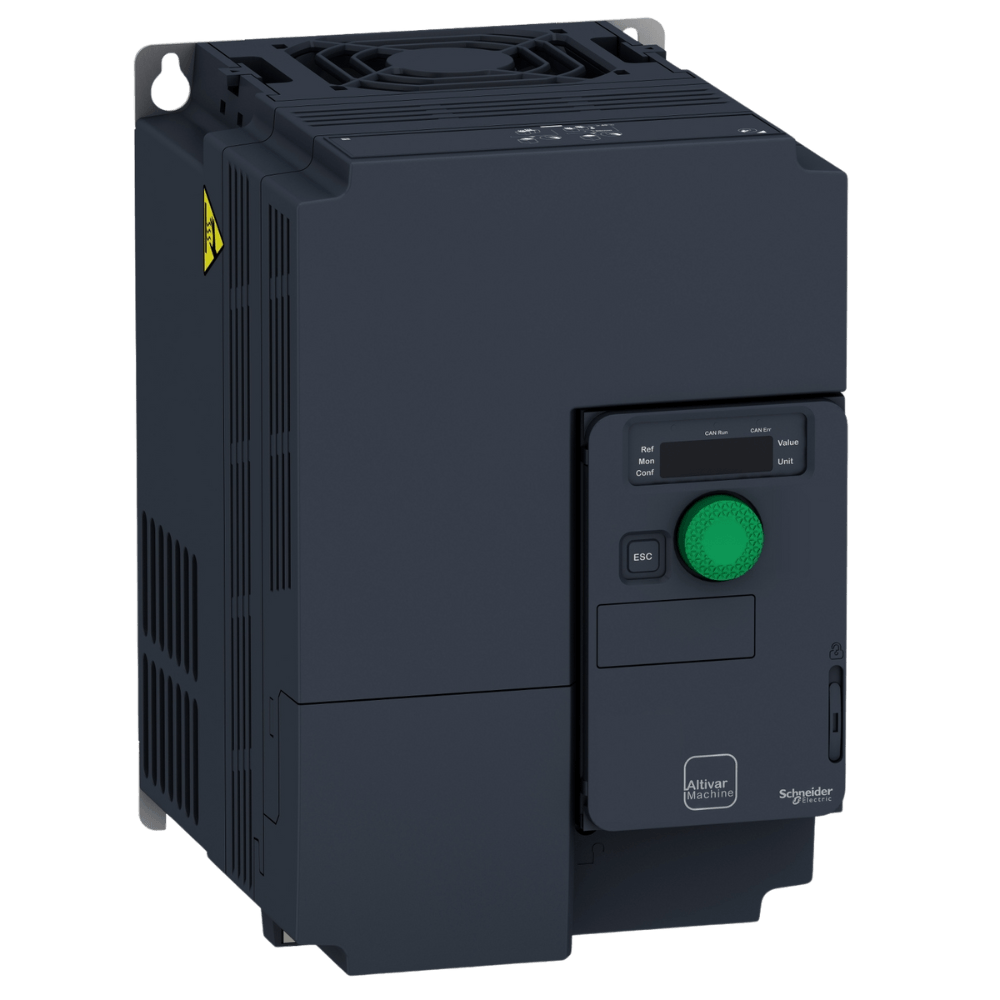

* Imagem meramente ilustrativa*
