Inversor 380V 50CV 72A DG1-34072FN-C21C Cod. 9702-4009-00P - Eaton

Inversor 380V 50CV 72A DG1-34072FN-C21C Cod. 9702-4009-00P - Eaton

Nome do Produto
Eaton PowerXL DG1 - Drives de Frequência Variável

Número do Catálogo
DG1-34072FN-C21C

UPC
786685878867

Dimensões do Produto
Comprimento/Profundidade: 27.75 in (70.5 cm)
Altura: 16.25 in (41.3 cm)
Largura: 14.5 in (36.8 cm)
Peso do Produto
80 lb (36.3 kg)

Especificações do Produto
Chopper de Freio: Não possui chopper de freio
Potência: 50 hp (37 kW)
Fase: Trifásico de entrada, trifásico de saída
Classificação de Frequência: 50-60 Hz
Tamanho do Quadro: 5
Teclado: Incluído
Tensão de Entrada: 400 V, 380-500 V (-15%, +10%)
Display: LCD gráfico
Classificação de Torque: CT
Comunicação: EtherNet, RS-485, BACnet MS/TP, Modbus TCP e RTU
Invólucro: IP21/tipo 1
Entrada/Saída: 400 Vac (380-500 Vac)
Proteção: Filtro EMC interno, chopper DC
Corrente de Saída - Máx: 72 A
Software: Controle de energia ativa, assistente de início rápido
Número de Slots: 2 slots de expansão
Material: Placa revestida
Consumo de Energia: 37 kW
Filtro de Compatibilidade Eletromagnética: Filtro EMC
Choke DC Interno: Sim
Placas Revestidas: Sim
Interface do Usuário: Teclado Gráfico
Sobre-carga Alta (CT) Amperagem: 72 A
Sobre-carga Alta (CT) kW: 37 kW
Sobre-carga Alta (CT) hp: 50 hp
Sobre-carga Baixa (VT) Amperagem: 87 A
Sobre-carga Baixa (VT) kW: 45 kW
Sobre-carga Baixa (VT) hp: 60 hp
Faixa de Tensão de Entrada: 380 - 500 V
Faixa de Frequência de Entrada: 50 - 60 Hz
Faixa de Frequência de Saída: 0 - 400 Hz
Máxima Sobre-carga: 110% por 1 minuto
Tamanho Recomendado do Fusível: 110
Comunicações Integradas: EtherNet/IP, Modbus TCP, RS-485: Modbus RTU, BACnet MS/TP
Modos de Controle do Motor: Frequência, Velocidade, Velocidade em malha aberta, Torque em malha aberta
Tipo de Motor: Indução, PM (IPM & SPM)

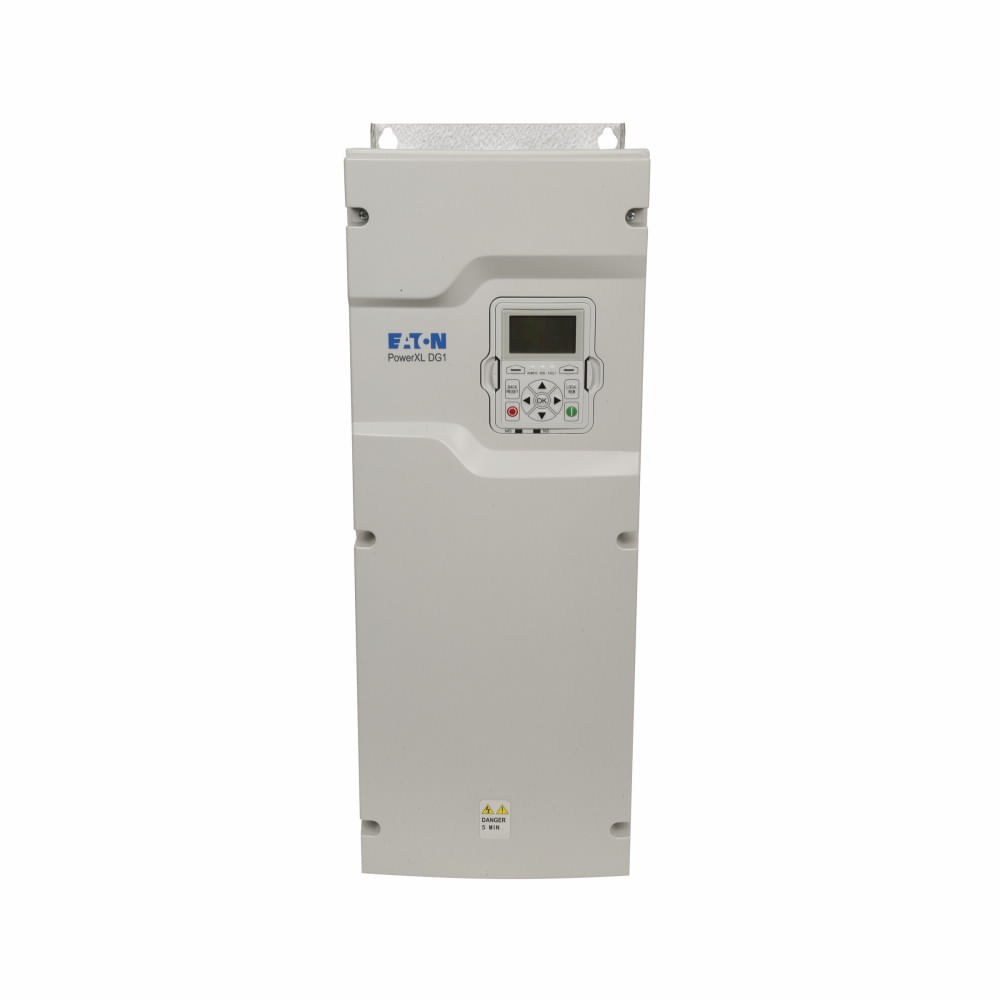

* Imagem meramente ilustrativa
