Inversor G120 380V Mod. Potencia PM240-2 30CV CT45A 6SL3210-1PE26-0UL0 - Siemens

Entrada
Número de fases 3 AC
Tensão de linha 380 ... 480 V ±10%
Frequência de linha 47...63 Hz
Corrente nominal (LO) 57,00 A
Corrente nominal (HO) 47,00 A
Saída
Número de fases 3 AC
Tensão nominal 400V IEC 480V NEC 1)
Potência nominal (LO) 30,00 kW 40,00 HP
Potência nominal (HO) 22,00 kW 30,00 HP
Corrente nominal (LO) 60,00 A
Corrente nominal (HO) 45,00 A
Máx. corrente de saída 90,00 A
Frequência de pulso 4 kHz
Frequência de saída para controle vetorial 0 ... 200 Hz
Frequência de saída para controle V/f 0 ... 550 Hz
Capacidade de sobrecarga
Baixa sobrecarga (LO)
1,1 x corrente de saída nominal (ou seja, 110% de sobrecarga) por 57 s com um tempo de ciclo de
300 s 1,5 × corrente de saída nominal (ou seja, 150% de sobrecarga) por 3 s com tempo de ciclo
de 300 segundos
Sobrecarga Alta (HO)
1,5 × corrente de saída nominal (ou seja, 150% de sobrecarga) por 57 s com um tempo de ciclo de
300 s 2 × corrente de saída nominal (ou seja, 200% de sobrecarga) por 3 s com tempo de ciclo
de 300 segundos
Tecnologia geral. especificações
Fator de potência λ 0,95
Fator de compensação cos φ 0,99
Eficiência η 0,98
Nível de pressão sonora (1m) 72 dB
Perda de potência 0,77 kW
Classe de filtro (integrada) -
Resfriamento Resfriamento de ar interno
Necessidade de ar de resfriamento 0,055 m³/s (1,942 ft³/s)
Altitude de instalação 1.000 m (3.280,84 pés)
Temperatura ambiente
Operação LO -20 ... 40 °C (-4 ... 104 °F)
Operação HO -20 ... 50 °C (-4 ... 122 °F)
Transporte -40 ... 70 °C (-40 ... 158 °F)
Armazenamento -40 ... 70 °C (-40 ... 158 °F)
Umidade relativa
Máx. operação 95% UR, condensação não permitida
Conexões
Lado da linha
Versão terminal tipo parafuso
Seção transversal do condutor 10,00 ... 35,00 mm²
(AWG 8... AWG 2)
Extremidade do motor
Versão Terminais tipo parafuso
Seção transversal do condutor 10,00 ... 35,00 mm²
(AWG 8... AWG 2)
Barramento CC (para resistor de frenagem)
Versão Terminais tipo parafuso
Seção transversal do condutor 2,50 ... 16,00 mm²
(AWG 14... AWG 6)
Comprimento do cabo 10 m (32,81 pés)
Conexão PE Terminais tipo parafuso
Máx. comprimento do cabo do motor
Blindado 200 m (656,17 pés)
Não blindado 300 m (984,25 pés)

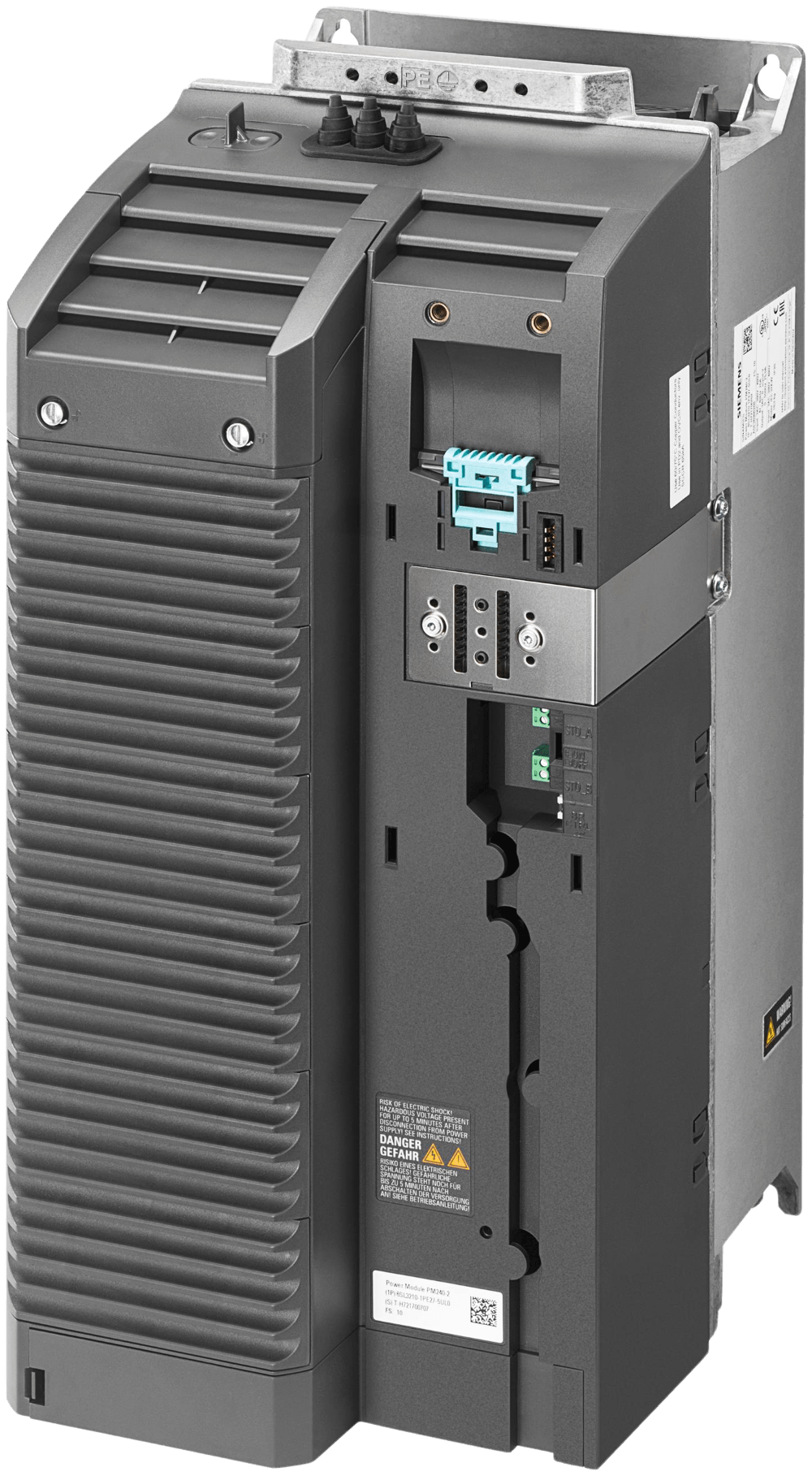

* Imagem meramente ilustrativas
