Inversor de frequência ATV310 - 2.2 kW - 380-460 VAC trifásico

Os inversores de frequência da linha Easy Altivar 310 garantem as funções necessárias com preço justo sem compremeter a qualidade! Isso além de funções integradas que os tornam adequados para as aplicações mais comuns, incluindo máquinas têxtil, transporte de materiais, máquinas de cerâmica, embalagem e empacotamento, ferramentaria e máquinas de madeira. O modelo ATV310HU22N4E possui alimentação trifásica de 380...460Vca, funciona com potência de até 2,2kW/3CV e corrente de saída de 5,5A.

Linha de produto: Easy Altivar 310
Tipo de produto ou componente: Propulsor de velocidade variável
Aplicação específica do produto: Máquina simples
Tipo de montagem: Com dissipador
Nome abreviado do dispositivo: ATV310
Número de fases da rede: Trifásico
Tensão nominal de fornecimento [Us]: 380...460 V - 15...10 %
Alimentação do motor kW: 2,2 kW of trabalho pesado
Alimentação do motor cv: 3 hp of trabalho pesado
Nível de ruído: 50 dB
Filtro EMC: Sem filtro EMC
Tipo de resfriamento: Ventilador integrado
Protocolo da porta de comunicação: Modbus
Tipo de conector: RJ45 (na face frontal) of Modbus
Interface física: 2 fios RS 485 para Modbus
Estrutura de transmissão: RTU of Modbus

Taxa de transmissão:
4800 bit / s
9600 bit/s
19200 bit/s
38400 bit/s

Número de endereços: 1…247 para Modbus

Serviço de comunicação:
Ler registros retidos (03) 29 palavras
Escrever registro único (06) 29 palavras
Escrever vários registros (16) 27 palavras
Ler/gravar vários registros (23) 4/4 palavras
Ler identificação de dispositivo (43)

Corrente da linha:
8,8 A a 380 V (trabalho pesado)
7,2 A a 460 V (trabalho pesado)

Potência aparente: 5,7 kVA a 460 V (trabalho pesado)
Linha potencial Isc: 5 kA ( trabalho pesado )
Corrente de saída contínua: 5,5 A trabalho pesado
Corrente momentânea máxima: 8,3 A durante 60 s (trabalho pesado)
Dissipação de alimentação em W: 75,5 W, at In (trabalho pesado)
Frequência de saída do propulsor de velocidade: 0,5…400 Hz
Frequência de comutação nominal: 4 kHz
Frequência de comutação: 2...12 kHz ajustável
Intervalo de velocidades: 1…20 of motor assíncrono

Sobretorque temporário: 170…200 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor

Torque de frenagem:
Até 150% do binário nominal do motor com resistor de frenagem
Até 70% do torque nominal sem resistor de frenagem

Perfil de controle de motor assíncrono:
Voltage/frequency ratio (V/f)
Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Sensorless vector control (SVC)

Compensação da diferença de velocidade do motor: Ajustável
Tensão de saída: 380...460 V trifásico
Conexão elétrica: Terminal, capacidade de Fixação: 1,5..0,20,5 mm², AWG 16...AWG 14 (L1, L2, L3, PA/+, PB, U, V, W)
Torque de aperto: 0,8…1 N.m

Isolamento: Elétrico entre a potência e o controle alimentação

Alimentação:
Interna para potenciômetro de referência: 5 V (4,75…5,25 V)CC, <10 mA com proteção contra sobrecargas e curtos-circuitos
Alimentação interna para entradas lógicas: 24 V (20,4…28,8 V)CC, <100 mA com proteção contra sobrecargas e curtos-circuitos

Número de entrada analógica: 1

Tipo da entrada analógica:
Corrente configurável EA1 0..20 mA 250 Ohm
Tensão configurável EA1 0..10 V 30 kOhm
Tensão configurável EA1 0..0,5 V 30 kOhm

Número de entrada digital: 4
Tipo de entrada digital: Programável LI1...LI4 24 V 18..0,30 V

Lógica de entrada digital:
Lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm
Lógica positiva (fonte), 0...< 5 V (estado 0), > 11 V (estado 1)

Duração de amostra:
10 ms of entrada analógica
20 ms, Tolerância +/- 1 ms of entrada lógica

Erro de linearidade: +/- 0.3 % do valor maximo of entrada analógica
Número de saída analógica: 1

Tipo da saída analógica:
SA1 tensão configurável através de software: 0..10 V CA 0...10 V 0…0,02 A, Impedância: 470 Ohm, Resolução 8 bits
SA1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 8 bits

Número de saída digital: 2

Tipo de saída digital:
Saída lógica LO+, LO-
Rele de saida protegido R1A, R1B, R1C 1 F/A

Corrente de comutação mínima: 5 mA a 24 V CC of relé lógico

Corrente de comutação máxima:
2 A a 250 V CA Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
2 A a 30 V CC Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
3 A a 250 V CA Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico
4 A a 30 V CC Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico

Rampas de aceleração e desaceleração:
Linear a partir de 0...999.9 s
S
U

Frenagem até à paralisação: Por injeção CC, <30 s

Tipo de proteção:
Sobretensão de linha de alimentação
Subtensão de alimentação de linha
Sobrecorrente entre fases de saída e terra
Proteção contra sobreaquecimento
Curto-circuito entre fases do motor
Contra perda de fase de entrada
Proteção termica do motor via calculo de I²t

Resolução de frequência:
Entrada analógica: conversor A/D, 10 bits
Unidade visor: 0,1 Hz

constante temporal: 20 ms +/- 1 ms para alteração de referência
Posição de operação: Vertical +/- 10 graus
Altura: 143 mm
Largura: 105 mm
Profundidade: 151 mm
Peso líquido: 1,1 kg
frequência de alimentação: 50/60 Hz +/- 5 %
Destino do produto: Motores assíncronos

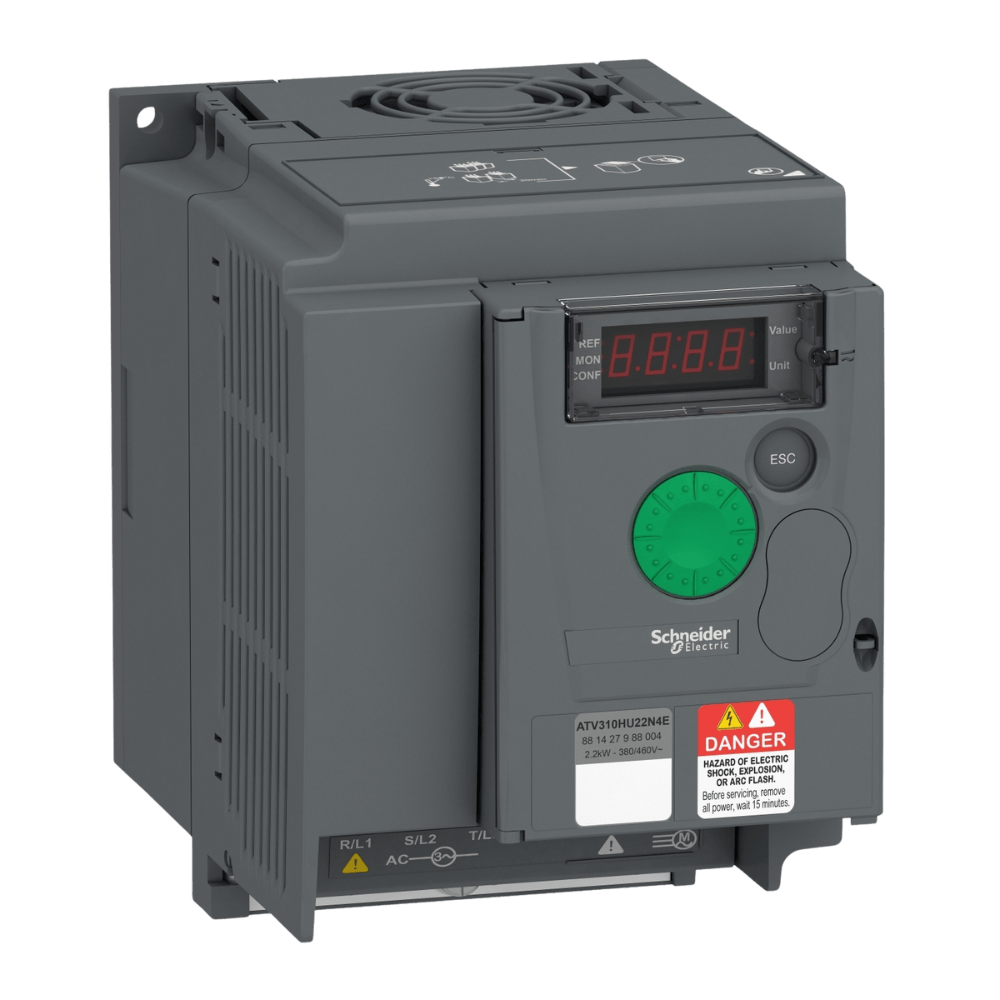

*Imagem Meramente Ilustrativa
