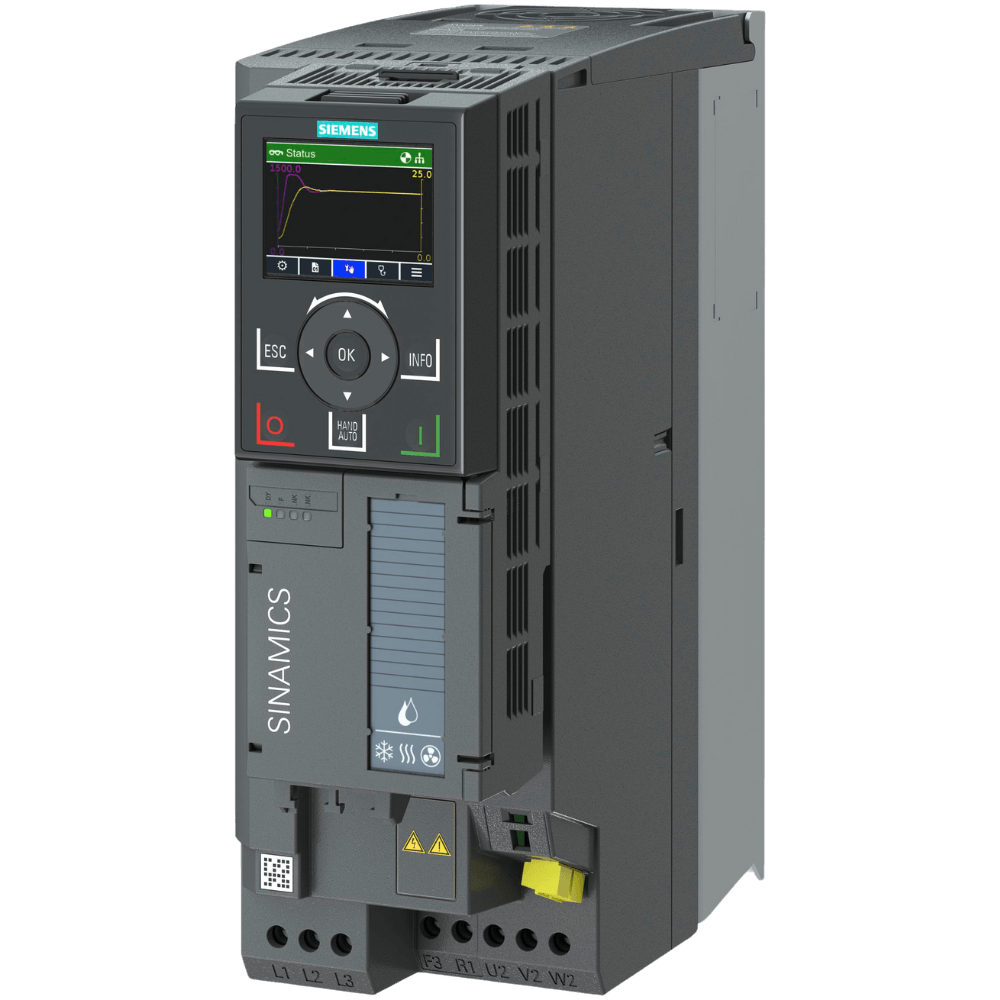

Inversor G120X 10CV 18A 380V 6SL3220-1YE24-0AF0 PN RFI – Siemens

Inversor G120x 380v 10cv 18a 6SL3220-1YE24-0AF0 PN RFI - Siemens Principal Linha de produto: SINAMICS G120X Potência nominal: 7,5 kW Capacidade de sobrecarga: 110% por 60s, 100% por 240s Filtro de supressão de interferência de rádio: Categoria C2 Tensão: 380-480 V 3 AC +10/-20% Frequência da rede: 47-63 Hz Temperatura ambiente: -20 a +45 °C Tamanho: FSB Grau de proteção: IP20 / UL tipo aberto Revestimento: 3C2 Sem painel de operador Sem expansão de E/S Fieldbus integrado: PROFINET PN, Ethernet IP Dados nominais Entrada Número de fases: 3 AC Tensão de linha: 380 ... 480 V +10 % -20 % Frequência de linha: 47 ... 63 Hz Tensão nominal: 400V IEC / 480V NEC Corrente nominal (LO): 17,00 A / 14,30 A Corrente nominal (HO): 13,25 A / 10,60 A Saída Número de fases: 3 AC Tensão nominal: 400V IEC / 480V NEC Potência nominal (LO): 7,50 kW / 10,00 hp Potência nominal (HO): 5,50 kW / 7,50 hp Corrente nominal (LO): 18,00 A / 14,00 A Corrente nominal (HO): 13,20 A / 11,00 A Corrente nominal (IN): 18,50 A Corrente máxima de saída: 24,00 A Frequência de pulso: 4 kHz Frequência de saída para controle vetorial: 0 ... 200 Hz Frequência de saída para controle V/f: 0 ... 550 Hz Capacidade de sobrecarga Low Overload (LO): 110% da corrente base IL por 60 s em um ciclo de 300 s High Overload (HO): 150% da corrente base IH por 60 s em um ciclo de 600 s Especificações técnicas gerais Fator de potência λ: 0,70 ... 0,85 Fator de deslocamento cos φ: 0,96 Eficiência η: 0,97 Nível de pressão sonora (1m): 63 dB Perda de potência: 0,259 kW Filtro classe (integrado): Filtro de supressão de RFI para Categoria C2 Categoria EMC (com acessórios): Categoria C2 Função de segurança "Safe Torque Off": sem dispositivo SIRIUS (ex. via S7-1500F) Comunicação PROFINET, EtherNet/IP Entradas/saídas Entradas digitais padrão Número: 6 Nível de comutação: 0 → 1: 11 V / 1 → 0: 5 V Corrente de inrush máxima: 15 mA Entradas digitais fail-safe Número: 1 Saídas digitais Número como contato reversível de relé: 2 Saída (carga resistiva): DC 30 V, 5.0 A Entradas analógicas/digitais Número: 2 (Entrada diferencial) Resolução: 10 bits Limite de comutação como entrada digital: 0 → 1: 4 V / 1 → 0: 1.6 V Saídas analógicas Número: 1 (Saída não isolada) Interface PTC/KTY Entrada para sensor de temperatura do motor: PTC, KTY e Thermo-Click Técnicas de controle em malha fechada V/f linear / quadrático / parametrizável: Sim V/f com controle de corrente de fluxo (FCC): Sim V/f ECO linear / quadrático: Sim Controle vetorial sem sensor: Sim Condições ambientais Revestimento da placa: Classe 3C2, conforme IEC 60721-3-3 Resfriamento: Resfriamento a ar com ventilador integrado Necessidade de ar de resfriamento: 0,009 m³/s Altitude de instalação: 1.000 m Temperatura ambiente para operação: -20 ... 45 °C Temperatura para transporte: -40 ... 70 °C Temperatura para armazenamento: -25 ... 55 °C Umidade relativa máxima para operação: 95% a 40 °C Conexões Cabo de sinal Seção do condutor: 0,15 ... 1,50 mm² Lado da linha Versão: Terminais de parafuso Seção do condutor: 1,50 ... 6,00 mm² Lado do motor Versão: Terminais de parafuso Seção do condutor: 1,50 ... 6,00 mm² Link DC (para resistor de frenagem) Conexão PE: No invólucro com parafuso M4 Comprimento máximo do cabo do motor: Blindado: 150 m * Imagem meramente ilustrativas
