Inversor Altivar 310 380V 5 CV 9.5A ATV310HU40N4E Schneider

Os inversores de frequência da linha Easy Altivar 310 garantem as funções necessárias com preço justo sem compremeter a qualidade! Isso além de funções integradas que os tornam adequados para as aplicações mais comuns, incluindo máquinas têxtil, transporte de materiais, máquinas de cerâmica, embalagem e empacotamento, ferramentaria e máquinas de madeira. O modelo ATV310HU40N4E possui alimentação trifásica de 380...460Vca, em regime HD possui potência de 4kW/5CV e corrente de saída de 9,5A . Já em regime ND, possui potência de 5,5kW/7,5CV e corrente de saída de 12,1A.

Linha de produto: Easy Altivar 310
Tipo de produto ou componente: Propulsor de velocidade variável
aplicação específica do produto: Máquina simples
Tipo de montagem: Com dissipador
Nome abreviado do dispositivo: ATV310
Número de fases da rede: Trifásico
tensão nominal de fornecimento [Us]: 380...460 V - 15...10 %
alimentação do motor kW
4 kW of trabalho pesado
5,5 kW of direito normal
alimentação do motor cv
5,5 hp of trabalho pesado
7,5 hp of direito normal
nível de ruído: 50 dB
Complementar
Destino do produto: Motores assíncronos
Quantidade por conjunto: Conjunto de 1
filtro EMC: Sem filtro EMC
tipo de resfriamento: Ventilador integrado
frequência de alimentação: 50/60 Hz +/- 5 %
Protocolo da porta de comunicação: Modbus
tipo de conector: RJ45 (na face frontal) of Modbus
interface física: 2 fios RS 485 para Modbus
estrutura de transmissão: RTU of Modbus
taxa de transmissão
4800 bit / s
9600 bit/s
19200 bit/s
38400 bit/s
número de endereços: 1…247 para Modbus
serviço de comunicação
Ler registros retidos (03) 29 palavras
Escrever registro único (06) 29 palavras
Escrever vários registros (16) 27 palavras
Ler/gravar vários registros (23) 4/4 palavras
Ler identificação de dispositivo (43)
corrente da linha
13,7 A a 380 V (trabalho pesado)
18,0 A a 380 V (direito normal)
11,4 A a 460 V (trabalho pesado)
14,9 A a 460 V (direito normal)
potência aparente
9,1 kVA a 460 V (trabalho pesado)
1,51 kVA a 460 V (direito normal)
linha potencial Isc: 5 kA
corrente de saída contínua
9,5 A trabalho pesado
12,1 A direito normal
corrente momentânea máxima
14,3 A durante 60 s (trabalho pesado)
13,3 A durante 60 s (direito normal)
dissipação de alimentação em W
115,1 W, at In (trabalho pesado)
158,3 W, at In (direito normal)
frequência de saída do propulsor de velocidade: 0,5…400 Hz
frequência de comutação nominal: 4 kHz
frequência de comutação: 2...12 kHz ajustável
intervalo de velocidades: 1…20
sobretorque temporário: 170…200 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor
torque de frenagem
Até 150% do binário nominal do motor com resistor de frenagem a inércia elevada
Até 70% do torque nominal sem resistor de frenagem
perfil de controle de motor assíncrono
Relação de frequência/tensão quadrática
Relação de poupança de energia
Controle vetorial sem feedback
compensação da diferença de velocidade do motor
Ajustável
Ajustável
tensão de saída: 380...460 V trifásico
conexão elétrica: Terminal, capacidade de Fixação: 2,5..0,4 mm² (L1, L2, L3, PA/+, PB, U, V, W)
Torque de aperto: 1,2…1,4 N.m
Isolamento: Elétrico entre a potência e o controle
alimentação
Alimentação interna para potenciômetro de referência: 5 V (4,75…5,25 V)CC, <10 mA com proteção contra sobrecargas e curtos-circuitos
Alimentação interna para entradas lógicas: 24 V (20,4…28,8 V)CC, <100 mA com proteção contra sobrecargas e curtos-circuitos
Número de entrada analógica: 1
tipo da entrada analógica: Corrente configurável EA1 0..20 mA 250 Ohm
Tensão configurável EA1 0..10 V 30 kOhm
Tensão configurável EA1 0..0,5 V 30 kOhm
número de entrada digital: 4
tipo de entrada digital: Programável LI1...LI4 24 V 18..0,30 V
lógica de entrada digital
Lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm
Lógica positiva (fonte), 0...< 5 V (estado 0), > 11 V (estado 1)
duração de amostra
10 ms of entrada analógica
20 ms, Tolerância +/- 1 ms of entrada lógica
erro de linearidade: +/- 0.3 % do valor maximo of entrada analógica
Número de saída analógica: 1
tipo da saída analógica: SA1 tensão configurável através de software: 0..10 V, Impedância: 470 Ohm, Resolução 8 bits
número de saída digital: 2
tipo de saída digital
Saída lógica LO+, LO-
Rele de saida protegido R1A, R1B, R1C 1 F/A
corrente de comutação mínima: 5 mA a 24 V CC of relé lógico
corrente de comutação máxima
2 A a 250 V CA Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
2 A a 30 V CC Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
3 A a 250 V CA Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico
4 A a 30 V CC Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico
rampas de aceleração e desaceleração
Linear a partir de 0...999.9 s
S
Linear a partir de 0...999.9 s
frenagem até à paralisação: Por injeção CC, <30 s
tipo de proteção
Sobretensão de linha de alimentação
Subtensão de alimentação de linha
Sobrecorrente entre fases de saída e terra
Proteção contra sobreaquecimento
Curto-circuito entre fases do motor
Contra perda de fase de entrada
Proteção termica do motor via calculo de I²t
resolução de frequência
Entrada analógica: conversor A/D, 10 bits
Unidade visor: 0,1 Hz
constante temporal: 20 ms +/- 1 ms para alteração de referência
Posição de operação: Vertical +/- 10 graus
Altura: 184 mm
Largura: 140 mm
Profundidade: 151 mm
Peso líquido: 1,8 kg

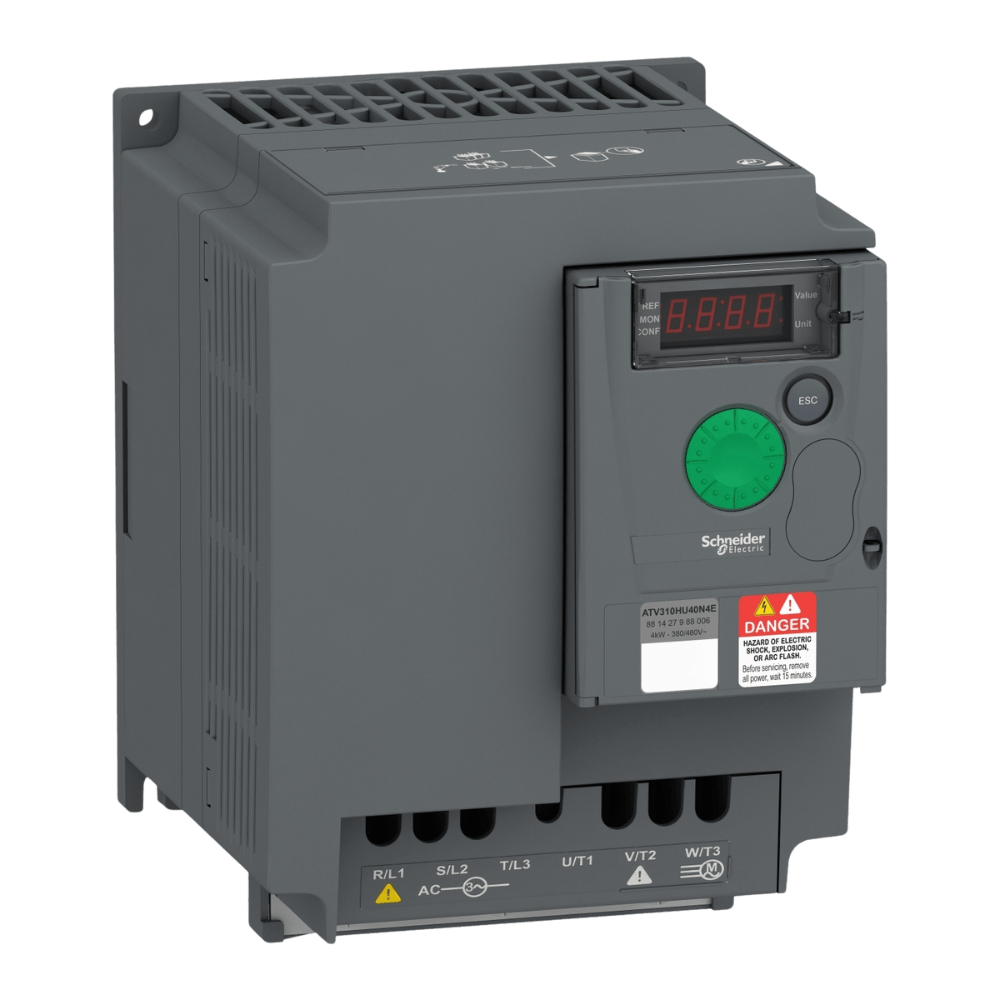

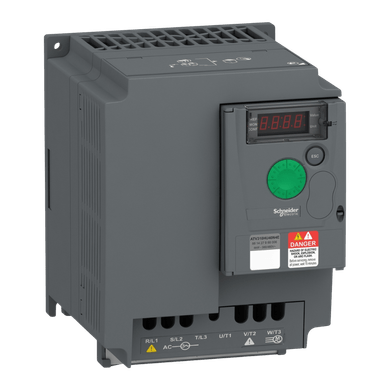

*Imagem meramente ilustrativa*
