Inversor Altivar 320 4CV 13,7A 220V ATV320U30M3C – Schneider

Inversor de frequência ATV320 - 3kW - 200-240 VAC trifásico - compacto
ATV320U30M3C

Os inversores de frequência da linha AltivarTM Machine 320 são ideias para aplicações simples e avançadas de manuseio de materiais, elevação de carga, máquinas de embalagem, máquinas téxtil, sistemas de bombeamento e aplicações gerais que requerem conectividade, segurança, robustez e excelente custo-benefício. O modelo ATV320U30M3C é um produto com formato compacto, ideal para aplicações stand-alone, possui alimentação trifásica de 200...240Vac, potência de 3kW/4CV e corrente de saída de 13,7A.

Linha de produto: Altivar Machine ATV320
Tipo de produto ou componente: Propulsor de velocidade variável
Aplicação específica do produto: Máquinas complexas
Modo de montagem: Wall Mount

Protocolo da porta de comunicação:
Modbus serial
CANopen

Placa de opção:
Módulo de comunicação, CANopen
Módulo de comunicação, EtherCAT
Módulo de comunicação, Profibus DP V1
Módulo de comunicação, Profinet
Módulo de comunicação, Ethernet Powerlink
Módulo de comunicação, Ethernet/IP
Módulo de comunicação, DeviceNet

Tensão nominal de fornecimento [Us]: 200...240 V - 15...10 %
Corrente de saída nominal: 3,7 A
Alimentação do motor kW: 3,0 kW of trabalho pesado
Filtro EMC: Sem filtro EMC
Grau de protecção IP: IP20

Número de entrada digital: 7

Tipo de entrada digital:
STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm
ED1 ... ED6 entradas lógicas, 24 V CC (30 V)
DI5 programáveis ​​como entrada de pulso: 0…30 kHz, 24 V CC (30 V)

lógica de entrada digital:
Lógica positiva (fonte)
Lógica negativa (coletor)

Número de saída digital: 3
Tipo de saída digital:
Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA
Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA

Número de entrada analógica: 3
Tipo da entrada analógica:
EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits
EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits
EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits

Número de saída analógica: 1
Tipo da saída analógica:
Corrente configurável através de software AQ1: 0..20 mA impedância 800 Ohm, Resolução 10 bits
Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits

Tipo de saída de relé:
Lógica do relé configurável R1A 1 NA durabilidade elétrica 100000 ciclos
Lógica do relé configurável R1B 1 NF durabilidade elétrica 100000 ciclos
Lógica do relé configurável R1C
Lógica do relé configurável R2A 1 NA durabilidade elétrica 100000 ciclos
Lógica do relé configurável R2C

Corrente de comutação máxima:
Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA
Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC
Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA
Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC
Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA
Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC

Corrente de comutação mínima: Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC
Método de acesso: Escravo CANopen
4 quadrant operation possible: Verdadeiro
Perfil de controle de motor assíncrono:
Relação de tensão/frequência, 5 pontos
Controle vetorial de fluxo sem sensor. padrão
Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Controlo do vector de fluxo sem sensor - Economia de energia
Relação de tensão/frequência, 2 pontos

Perfil de controle de motor síncrono: Controle vetorial sem sensor
Maximum output frequency: 0,599 kHz

Rampas de aceleração e desaceleração:
Linear
U
S
CUS
Comutação de rampa
Adaptação em rampa de aceleração/desaceleração
Aceleração/desaceleração paragem automática com injecção DC

Compensação da diferença de velocidade do motor:
Automático seja qual for a carga
Ajustável 0..0,300 %
Não disponível na relação de tensão/frequência (2 ou 5 pontos)

Frequência de comutação:
2..0,16 kHz ajustável
4..0,16 kHz com

Frequência de comutação nominal: 4 kHz
frenagem até à paralisação: Por injeção CC
Brake chopper integrated: Verdadeiro
Corrente da linha:
18,7 A a 200 V (trabalho pesado)
15,7 A a 240 V (trabalho pesado)

Corrente Máxima de Entrada: 18,7 A
Maximum output voltage: 240 V
potência aparente: 6,5 kVA a 240 V (trabalho pesado)
Frequência da rede: 50...60 Hz
Relative symmetric network frequency tolerance: 5 %
linha potencial Isc: 5 kA
Base load current at high overload: 3,0 A
dissipação de alimentação em W: Ventilador: 105,0 W a 200 V 4 kHz

tipo de proteção:
Interrupções da fase de entrada: unidade
Sobrecorrente entre fases de saída e terra: unidade
Proteção contra sobreaquecimento: unidade
Curto-circuito entre fases do motor: unidade
Proteção térmica: unidade

Largura: 140 mm
Altura: 184 mm
Profundidade: 158,0 mm
Peso líquido: 2,2 kg

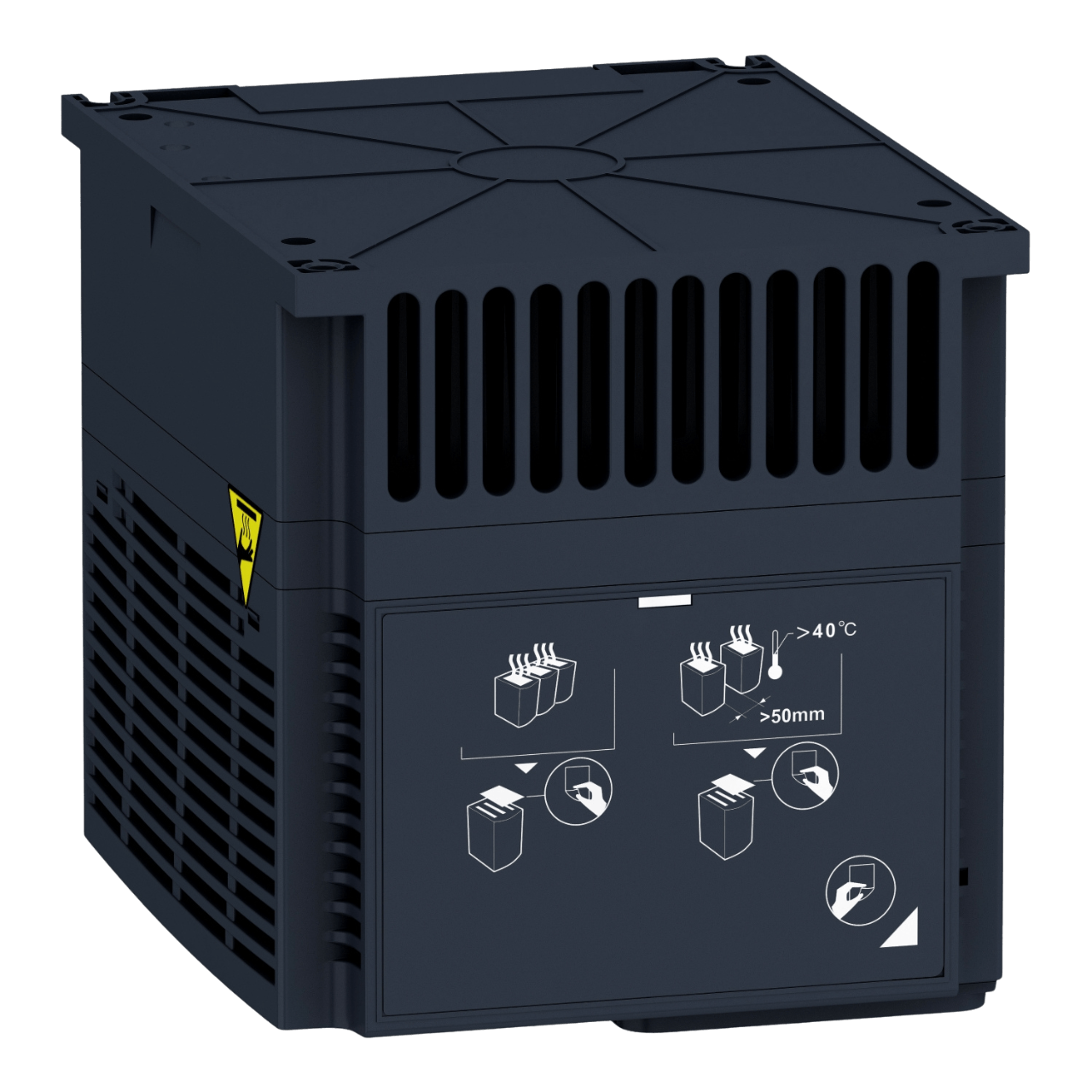

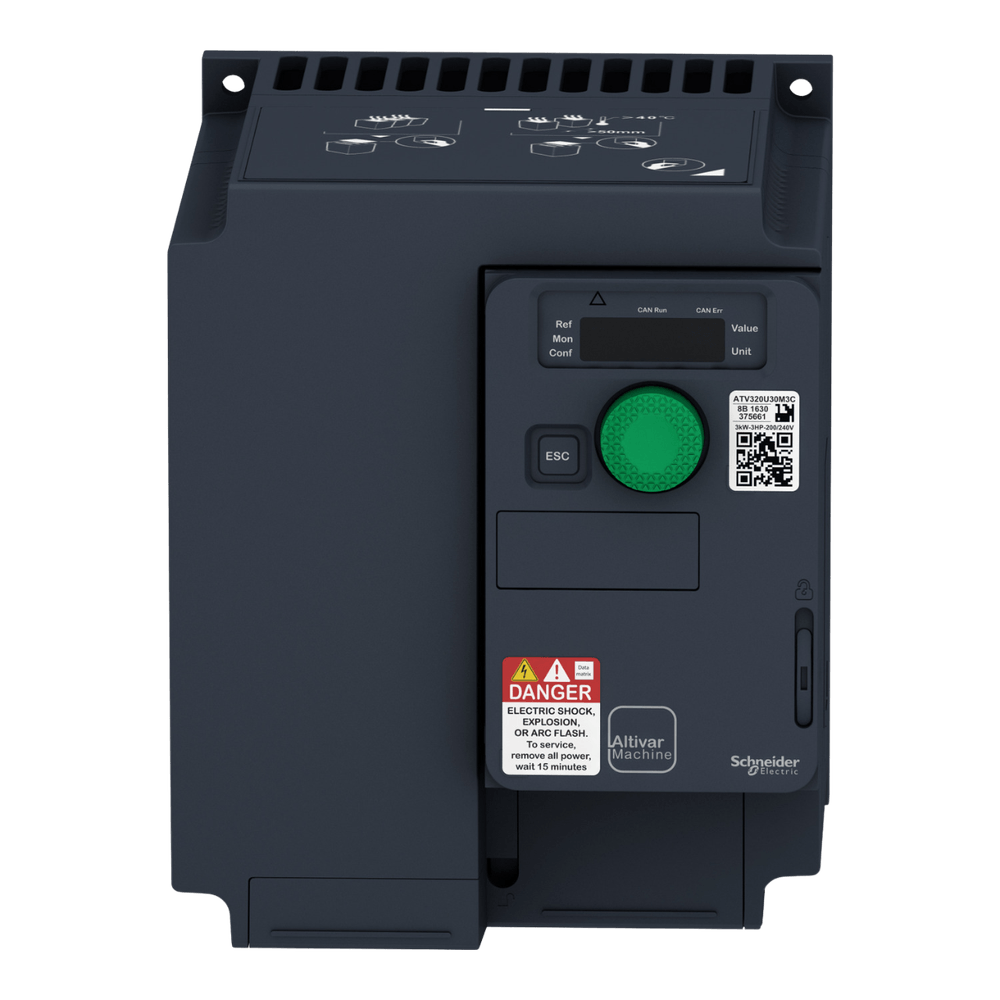

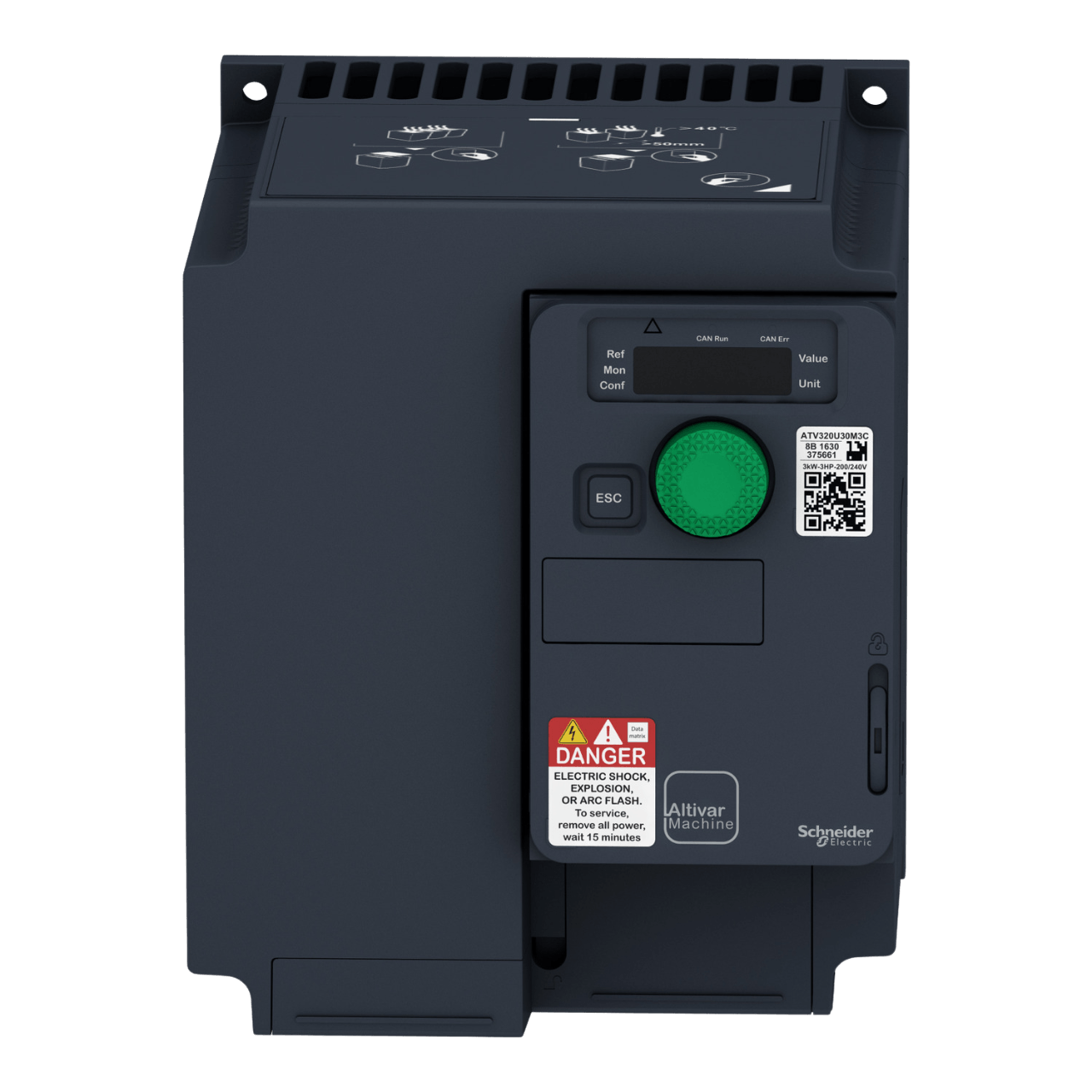

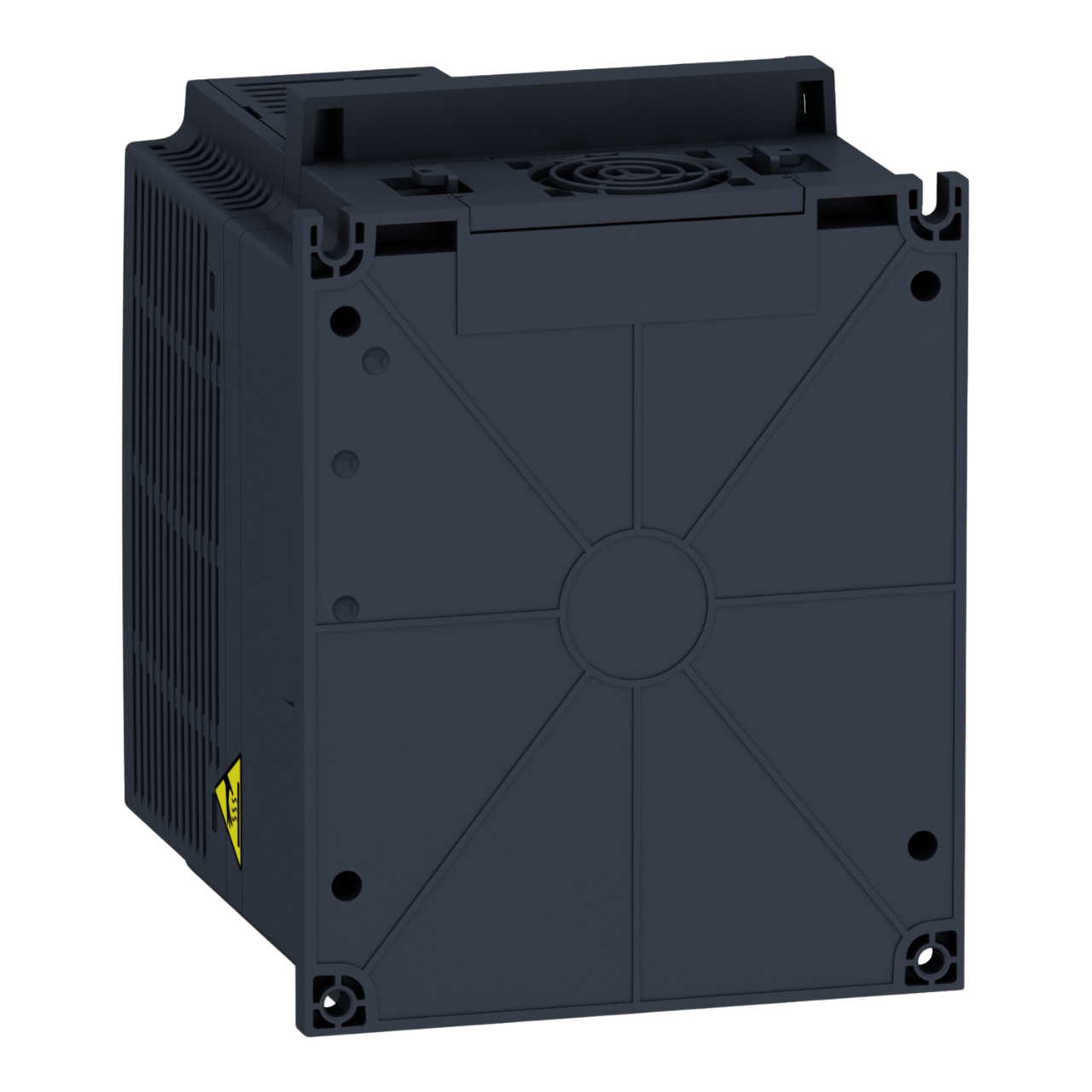

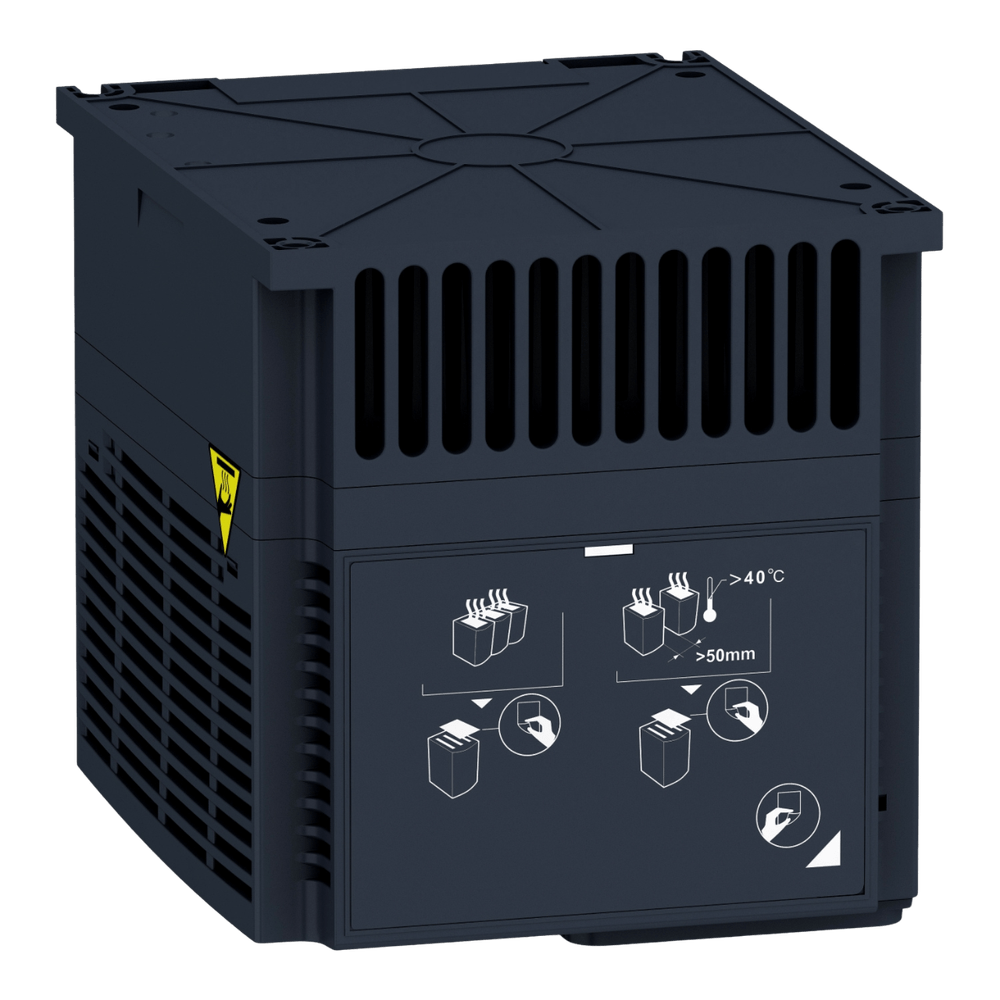

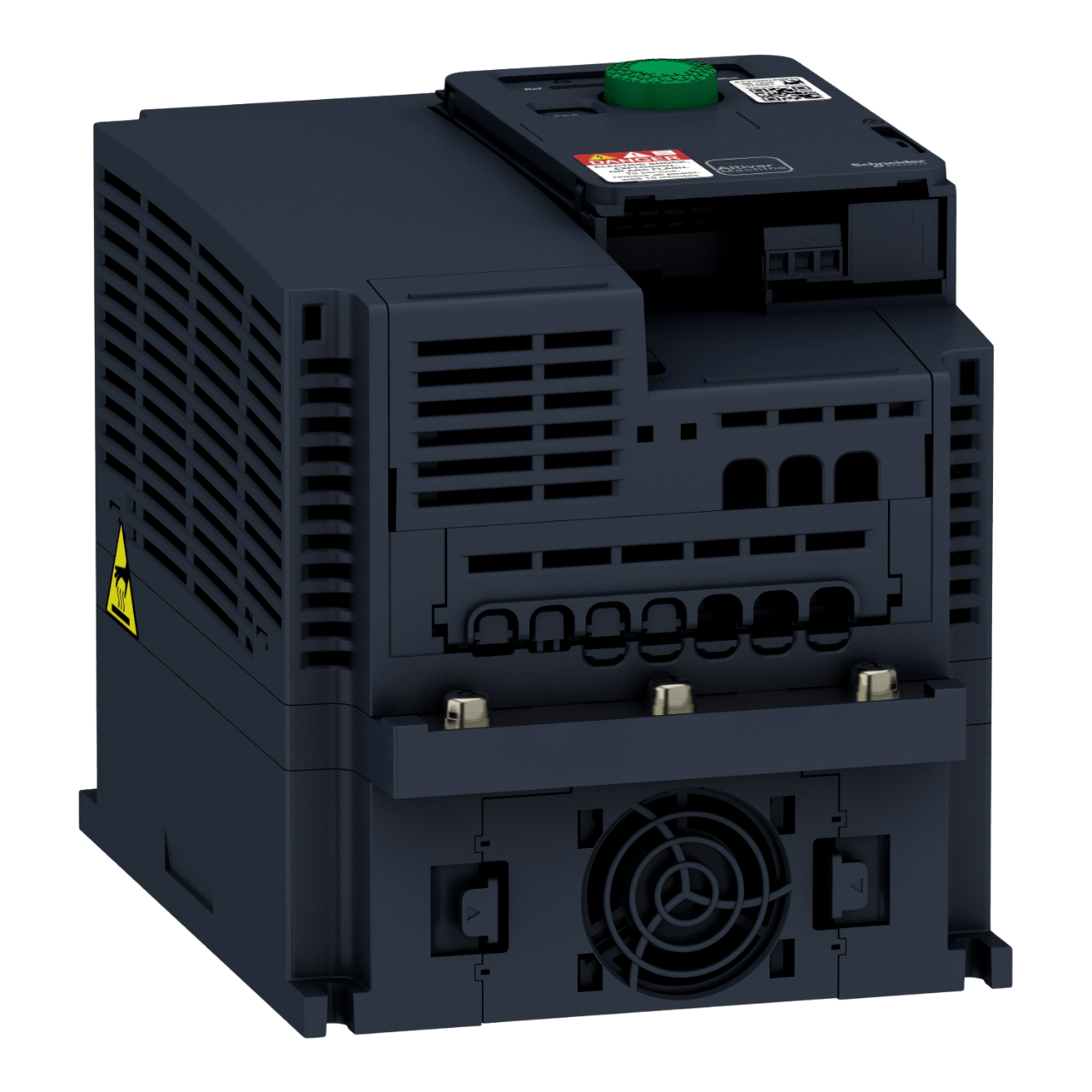

*Imagem Meramente Ilustrativa
