Inversor Altivar 320 240V 1.5Cv 6.9A ATV320U11M2B Book - Schneider

Os inversores de frequência da linha AltivarTM Machine 320 são ideias para aplicações simples e avançadas de manuseio de materiais, elevação de carga, máquinas de embalagem, máquinas téxtil, sistemas de bombeamento e aplicações gerais que requerem conectividade, segurança, robustez e excelente custo-benefício. O modelo ATV320U11M2B é um produto com formato book, ideal para otimização de espaço em painel, possui alimentação monofásica de 200...240Vac, potência de 1,1kW/1,5CV e corrente de saída de 6,9A.

Linha de produto: Altivar Machine ATV320
Tipo de produto ou componente: Propulsor de velocidade variável
aplicação específica do produto: Máquinas complexas
variante
Versão padrão
Versão padrão
formato da unidade: Livro
Modo de montagem: Montagem em armário
Protocolo da porta de comunicação: Modbus serial
CANopen
placa de opção
Módulo de comunicação, CANopen
Módulo de comunicação, EtherCAT
Módulo de comunicação, Profibus DP V1
Módulo de comunicação, Profinet
Módulo de comunicação, Ethernet Powerlink
Módulo de comunicação, Ethernet/IP
Módulo de comunicação, DeviceNet
tensão nominal de fornecimento [Us]: 200...240 V - 15...10 %
corrente de saída nominal: 6,9 A
alimentação do motor kW: 1,1 kW of trabalho pesado
filtro EMC: Filtro EMC classe C2 integrado
grau de protecção IP: IP20
Complementar
número de entrada digital: 7
tipo de entrada digital
STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm
ED1 ... ED6 entradas lógicas, 24 V CC (30 V)
DI5 programáveis ​​como entrada de pulso: 0…30 kHz, 24 V CC (30 V)
lógica de entrada digital
Lógica positiva (fonte)
Lógica negativa (coletor)
número de saída digital: 3
tipo de saída digital: Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA
Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA
Número de entrada analógica: 3
tipo da entrada analógica: EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits
EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits
EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits
Número de saída analógica: 1
tipo da saída analógica: Corrente configurável através de software AQ1: 0..20 mA impedância 800 Ohm, Resolução 10 bits
Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits
tipo de saída de relé
Lógica do relé configurável R1A 1 NA durabilidade elétrica 100000 ciclos
Lógica do relé configurável R1B 1 NF durabilidade elétrica 100000 ciclos
Lógica do relé configurável R1C
Lógica do relé configurável R2A 1 NA durabilidade elétrica 100000 ciclos
Lógica do relé configurável R2C
corrente de comutação máxima
Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA
Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC
Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA
Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC
Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA
Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC
corrente de comutação mínima: Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC
método de acesso: Escravo CANopen
4 quadrant operation possible: Verdadeiro
perfil de controle de motor assíncrono: Relação de tensão/frequência, 5 pontos
Controle vetorial de fluxo sem sensor. padrão: Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Controlo do vector de fluxo sem sensor - Economia de energia: Relação de tensão/frequência, 2 pontos
perfil de controle de motor síncrono: Controle vetorial sem sensor
sobretorque temporário: 170…200 % do torque nominal do motor
Maximum output frequency: 0,599 kHz
rampas de aceleração e desaceleração
Linear
U
S
CUS
Comutação de rampa
Adaptação em rampa de aceleração/desaceleração
Aceleração/desaceleração paragem automática com injecção DC
compensação da diferença de velocidade do motor
Automático seja qual for a carga: Ajustável 0..0,300 %
Não disponível na relação de tensão/frequência (2 ou 5 pontos)
frequência de comutação> 2..0,16 kHz ajustável
4..0,16 kHz com
frequência de comutação nominal: 4 kHz
frenagem até à paralisação: Por injeção CC
Brake chopper integrated: Verdadeiro
corrente da linha: 13,6 A a 200 V (trabalho pesado)
11,5 A a 240 V (trabalho pesado)
Corrente Máxima de Entrada: 13,6 A
Maximum output voltage: 240 V
potência aparente: 2,8 kVA a 240 V (trabalho pesado)
Frequência da rede: 50...60 Hz
Relative symmetric network frequency tolerance: 5 %
linha potencial Isc: 1 kA
Base load current at high overload: 33,0 A
dissipação de alimentação em W: Ventilador: 62,0 W a 200 V 4 kHz
With safety function Safely Limited Speed (SLS): Verdadeiro
With safety function Safe brake management (SBC/SBT): Falso
With safety function Safe Operating Stop (SOS): Falso
With safety function Safe Position (SP): Falso
With safety function Safe programmable logic: Falso
With safety function Safe Speed Monitor (SSM): Falso
With safety function Safe Stop 1 (SS1): Verdadeiro
With sft fct Safe Stop 2 (SS2): Falso
With safety function Safe torque off (STO): Verdadeiro
With safety function Safely Limited Position (SLP): Falso
With safety function Safe Direction (SDI): Falso
tipo de proteção
Interrupções da fase de entrada: unidade
Sobrecorrente entre fases de saída e terra: unidade
Proteção contra sobreaquecimento: unidade
Curto-circuito entre fases do motor: unidade
Proteção térmica: unidade
Largura: 60 mm
Altura: 325,0 mm
Profundidade: 245,0 mm
Peso líquido: 2,9 kg
Meio ambiente
Posição de operação: Vertical +/- 10 graus
Maximum acceleration under shock impact (during operation): 150 m/s² at 11 ms
Maximum acceleration under vibrational stress (during operation): 10 m/s² at 13...200 Hz
Maximum deflection under vibratory load (during operation): 1.5 mm at 2...13 Hz
Permitted relative humidity (during operation): Classe 3K5 de acordo com a norma EN 60721-3
volume de ar de refrigeração: 11,3 m3/h
Categoria de sobretensão: III
retorno de regulamento: Regulador PID ajustável
precisão da velocidade: +/- 10% do deslize nominal 0,2 Tn a Tn
Grau de poluição: 2
Ambient air transport temperature: -25…70 °C
temperatura ambiente do ar para funcionamento: -10…50 °C Sem redução de valor
50…60 °C com
Temperatura ambiente para armazenamento: -25…70 °C

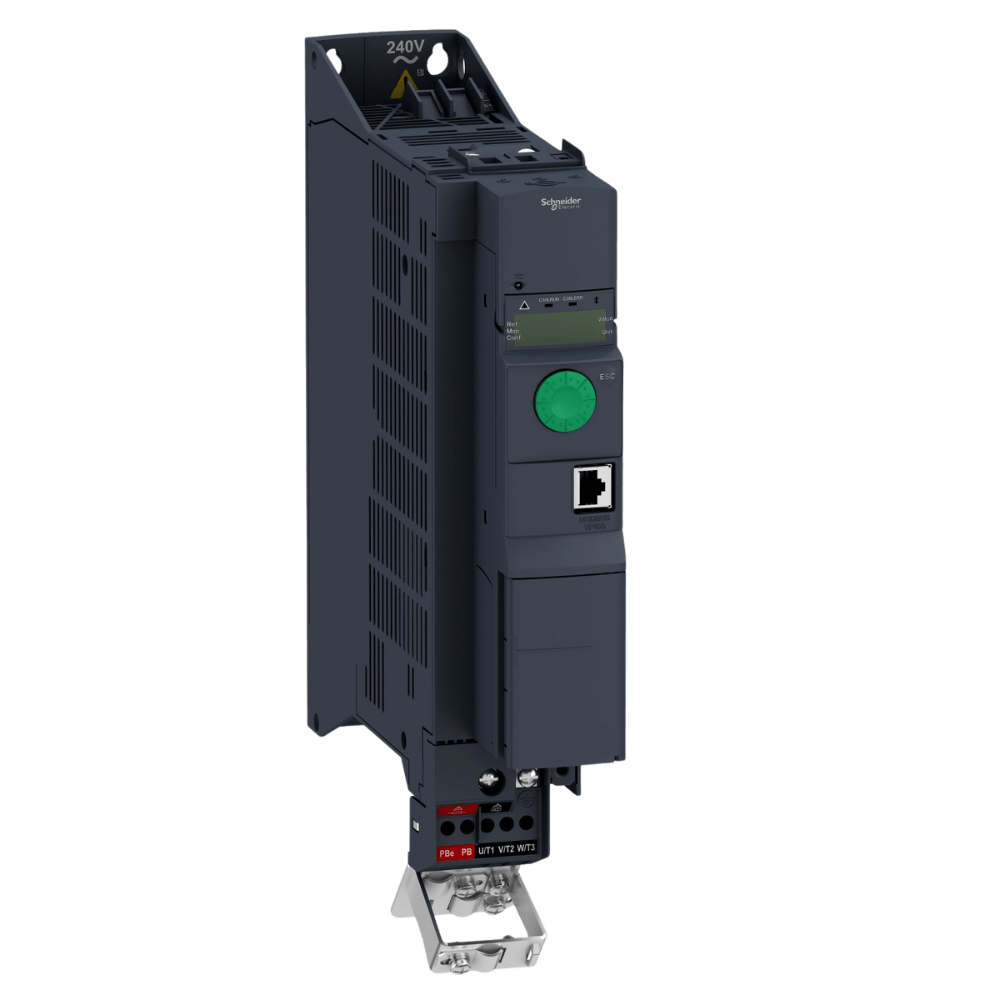

* Imagem meramente ilustrativa
