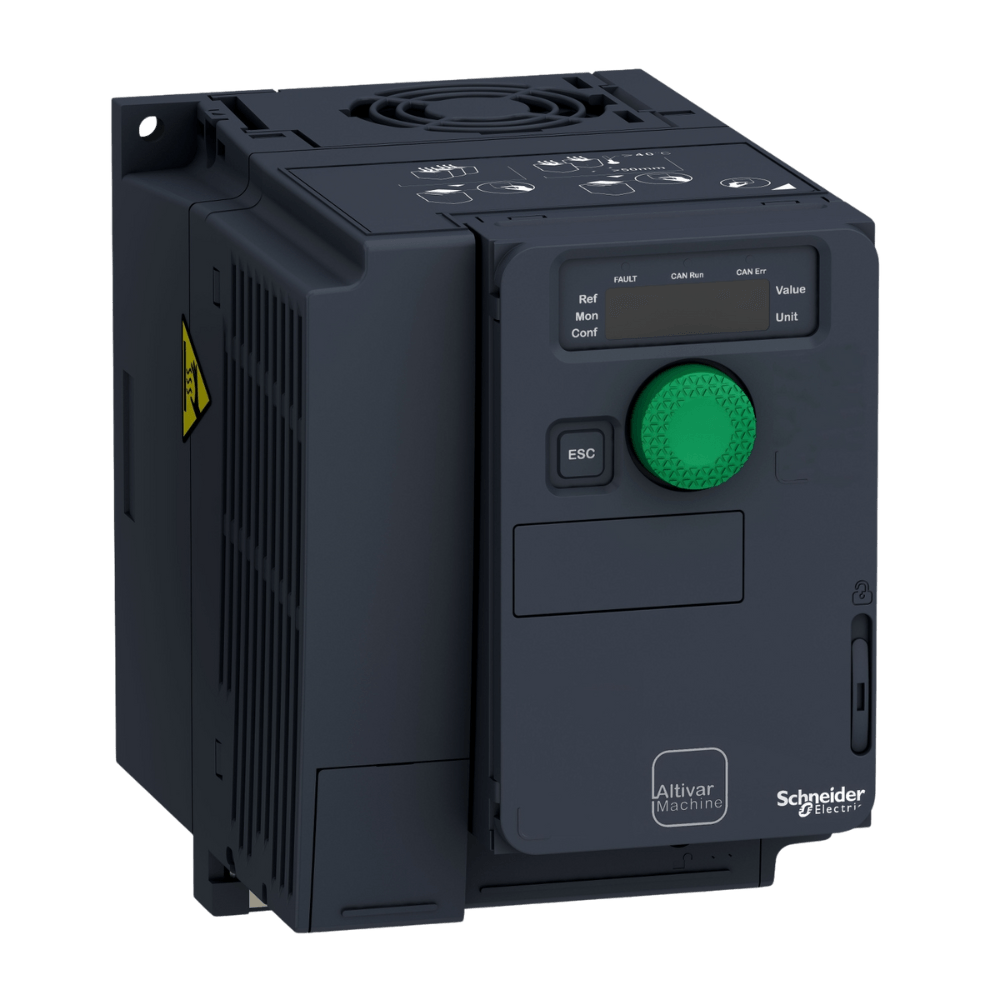

Inversor de frequência ATV320 - 2.2kW - 200-240 VAC monofásico - compacto Os inversores de frequência da linha AltivarTM Machine 320 são ideias para aplicações simples e avançadas de manuseio de materiais, elevação de carga, máquinas de embalagem, máquinas téxtil, sistemas de bombeamento e aplicações gerais que requerem conectividade, segurança, robustez e excelente custo-benefício. O modelo ATV320U22M2C é um produto com formato compacto, ideal para aplicações stand-alone, possui alimentação monofásica de 200...240Vac, potência de 2,2kW/3CV e corrente de saída de 11A. Linha de produto: Altivar Machine ATV320 Tipo de produto ou componente: Propulsor de velocidade variável Aplicação específica do produto: Máquinas complexas Variante: Versão padrão Formato da unidade: Compacto Modo de montagem: Montagem na parede Protocolo da porta de comunicação: Modbus serial e CANopen Tensão nominal de fornecimento [Us]: 200...240 V - 15...10% Corrente de saída nominal: 11,0 A Alimentação do motor kW: 2,2 kW of trabalho pesado Alimentação do motor cv: 3 cv Filtro EMC: Filtro EMC classe C2 integrado Grau de proteção IP: IP20 Número de entrada digital: 7 Tipo de entrada digital: STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm ED1 ... ED6 entradas lógicas, 24 V CC (30 V) DI5 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (30 V) Lógica de entrada digital: Lógica positiva (fonte) Lógica negativa (coletor) número de saída digital: 3 Tipo de saída digital: Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA Número de entrada analógica: 3 Tipo da entrada analógica: EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits Número de saída analógica: 1 Tipo da saída analógica: Corrente configurável através de software AQ1: 0..20 mA impedância 800 Ohm, Resolução 10 bits Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits Tipo de saída de relé: Lógica do relé configurável R1A 1 NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R1B 1 NF durabilidade elétrica 100000 ciclos Lógica do relé configurável R1C Lógica do relé configurável R2A 1 NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R2C Corrente de comutação máxima: Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC Corrente de comutação mínima: Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V DC Método de acesso: Escravo CANopen Operação em 4 quadrantes possíveis: Verdadeiro Perfil de controle de motor assíncrono: Relação de tensão/frequência, 5 pontos Controle vetorial de fluxo sem sensor. padrão Relação tensão/frequência - Economia de Energia, U/f ao quadrado Controlo do vector de fluxo sem sensor - Economia de energia Relação de tensão/frequência, 2 pontos Perfil de controle do motor síncrono: Controle vetorial sem sensor Frequência máxima de saída: 0,599 kHz rampas de aceleração e desaceleração: Linear U S CUS Comutação de rampa Adaptação em rampa de aceleração/desaceleração Aceleração/desaceleração paragem automática com injecção DC Compensação da diferença de velocidade do motor: Automático seja qual for a carga Ajustável 0..0,300 % Não disponível na relação de tensão/frequência (2 ou 5 pontos) Frequência de comutação: 2..0,16 kHz ajustável 4..0,16 kHz com Frequência de comutação nominal: 4 kHz frenagem até à paralisação: Por injeção CC Chopper de freio integrado: Verdadeiro corrente da linha: 24,0 A a 200 V (trabalho pesado) 20,2 A a 240 V (trabalho pesado) Corrente Máxima de Entrada: 24 A Tensão máxima de saída: 240V Potência aparente: 4,8 kVA a 240 V (trabalho pesado) Frequência da rede: 50...60 Hz Tolerância de frequência de rede simétrica relativa: 5% Linha potencial Isc: 1 kA Corrente de carga de base em sobrecarga alta: 17 A Dissipação de alimentação em W: Ventilador: 99,0 W a 200 V 4 kHz Tipo de proteção: Interrupções da fase de entrada: unidade Sobrecorrente entre fases de saída e terra: unidade Proteção contra sobreaquecimento: unidade Curto-circuito entre fases do motor: unidade Proteção térmica: unidade Largura: 105,0 milímetros Altura: 142,0 milímetros Profundidade: 158,0 milímetros Peso líquido: 1,6 kg *Imagens Meramente Ilustrativas*
