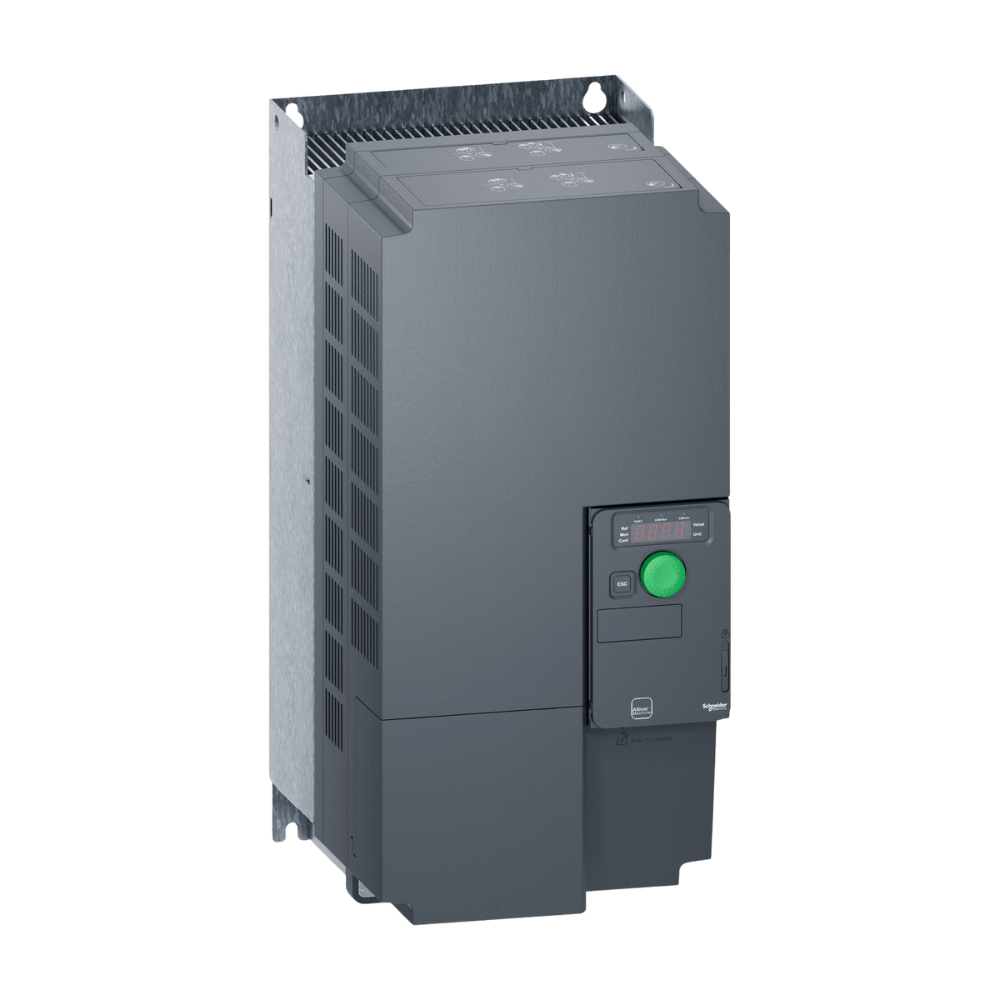

Inversor Altivar 320 30CV 46A 380V ATV320D22N4C – Schneider

Ref:
18581901

Inversor Altivar 320 30CV 46A 380V ATV320D22N4C – Schneider

Ref:
18581901

De: R$ 10.599,99Por: R$ 9.327,99ou X de

Economia de R$ 1.272,00

-
+
Comprar

Especificação

Especificações Gerais

MarcaSchneider
Referencia FabricanteATV320D22N4C
Amperagem (A)46A
Linha de ProdutosAltivar Machine ATV320
Potência (CV)30CV
Tensão380V

Descrição

Inversor de frequência - ATV320 - 22 kW - 380-480 VAC trifásico - compact Linha de produto: Altivar Machine ATV320 Tipo de produto ou componente: Propulsor de velocidade variável Aplicação específica do produto: Máquinas complexas Variante: Versão padrão Formato da unidade: Compacto Modo de montagem: Montagem na parede Protocolo da porta de comunicação: Modbus serial Tensão nominal de fornecimento [Us]: 380...500 V - 15...10% Corrente de saída nominal: 46 A Alimentação do motor kW: 22 kW of trabalho pesado Alimentação do motor cv: 20 cv Grau de proteção IP: IP20 Número de entrada digital: 7 Tipo de entrada digital: STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm ED1 ... ED6 entradas lógicas, 24 V CC (30 V) DI5 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (30 V) Lógica de entrada digital: Lógica positiva (fonte) Lógica negativa (coletor) Número de saída digital: 3 Tipo de saída digital: Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA Número de entrada analógica: 3 Tipo da entrada analógica: EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits Número de saída analógica: 1 Tipo da saída analógica: Corrente configurável através de software AQ1: 0..20 mA impedância 800 Ohm, Resolução 10 bits Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits Tipo de saída de relé: Lógica do relé configurável R1A 1 NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R1B 1 NF durabilidade elétrica 100000 ciclos Lógica do relé configurável R1C Lógica do relé configurável R2A 1 NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R2C Corrente de comutação máxima: Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC Corrente de comutação mínima: Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V DC Método de acesso: Escravo CANopen Operação em 4 quadrantes possíveis: Verdadeiro Perfil de controle de motor assíncrono: Relação de tensão/frequência, 5 pontos Controle vetorial de fluxo sem sensor. padrão Relação tensão/frequência - Economia de Energia, U/f ao quadrado Controlo do vector de fluxo sem sensor - Economia de energia Relação de tensão/frequência, 2 pontos Perfil de controle do motor síncrono: Controle vetorial sem sensor Frequência máxima de saída: 0,599 kHz rampas de aceleração e desaceleração: Linear U S CUS Comutação de rampa Adaptação em rampa de aceleração/desaceleração Aceleração/desaceleração paragem automática com injecção DC Compensação da diferença de velocidade do motor: Automático seja qual for a carga Ajustável 0..0,300 % Não disponível na relação de tensão/frequência (2 ou 5 pontos) Frequência de comutação: 2..0,16 kHz ajustável 4..0,16 kHz com Frequência de comutação nominal: 4 kHz frenagem até à paralisação: Por injeção CC Chopper de freio integrado: Verdadeiro Corrente da linha: 64,6 A a 380 V (trabalho pesado) 49,4 A a 500 V (trabalho pesado) Corrente Máxima de Entrada: 64,6 A Tensão máxima de saída: 500V Potência aparente: 42,8kVA a 500 V (trabalho pesado) Frequência da rede: 50...60 Hz Tolerância de frequência de rede simétrica relativa: 5% Linha potencial Isc: 22 kA Corrente de carga de base em sobrecarga alta: 46 A Tipo de proteção: Interrupções da fase de entrada: unidade Sobrecorrente entre fases de saída e terra: unidade Proteção contra sobreaquecimento: unidade Curto-circuito entre fases do motor: unidade Proteção térmica: unidade Largura: 180 milímetros Altura: 390 milímetros Profundidade: 229 milímetros Peso líquido: 9,5 kg *Imagens Meramente Ilustrativas*
