Inversor Altivar 320 380V 7,5CV 14.3A ATV320U55N4C - Schneider

Ref:
18581810

Inversor Altivar 320 380V 7,5CV 14.3A ATV320U55N4C - Schneider

Ref:
18581810

Por: R$ 7.079,99ou X de

-
+
Comprar

Especificação

Especificações Gerais

MarcaSchneider
Referencia FabricanteATV320U55N4C
Linha de ProdutoAltivar Machine ATV320
Amperagem (A)14,3A
CV7,5CV

Descrição

Inversor Altivar 320 380V 7,5CV 14.3A ATV320U55N4C - Schneider

Os inversores de frequência da linha AltivarTM Machine 320 são ideias para aplicações simples e avançadas de manuseio de materiais, elevação de carga, máquinas de embalagem, máquinas téxtil, sistemas de bombeamento e aplicações gerais que requerem conectividade, segurança, robustez e excelente custo-benefício. O modelo ATV320U55N4C é um produto com formato compacto, ideal para aplicações stand-alone, possui alimentação trifásica de 380...480Vac, potência de 5,5kW/7,5CV e corrente de saída de 14,3A.

Principal
Linha de produto: Altivar Machine ATV320
Tipo de produto ou componente: Propulsor de velocidade variável
Aplicação específica do produto: Máquinas complexas
Variante: Versão padrão
Formato da unidade: Compacto
Modo de montagem: Montagem em parede
Protocolo da porta de comunicação: Modbus serial, CANopen
Placa de opção:
Módulo de comunicação, CANopen,
Módulo de comunicação, EtherCAT,
Módulo de comunicação, Profibus DP V1,
Módulo de comunicação, Profinet,
Módulo de comunicação, Ethernet Powerlink,
Módulo de comunicação, Ethernet/IP,
Módulo de comunicação, DeviceNet
Tensão nominal de fornecimento [Us]: 380...500 V - 15...10 %
Corrente de saída nominal: 14,3 A
Alimentação do motor kW: 5,5 kW de trabalho pesado
Filtro EMC: Integrado
Grau de proteção IP: IP20

Complementar
Número de entrada digital: 7
Tipo de entrada digital:
STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm,
ED1 ... ED6 entradas lógicas, 24 V CC (30 V),
DI5 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (30 V)
Lógica de entrada digital: Lógica positiva (fonte), Lógica negativa (coletor)
Número de saída digital: 3
Tipo de saída digital:
Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA,
Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA
Número de entrada analógica: 3
Tipo da entrada analógica:
EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits,
EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits,
EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits
Número de saída analógica: 1
Tipo da saída analógica:
Corrente configurável através de software AQ1: 0..20 mA, Impedância 800 Ohm, Resolução 10 bits,
Tensão configurável através de software AQ1: 0..10 V CC, Impedância 470 Ohm, Resolução 10 bits
Tipo de saída de relé:
Lógica do relé configurável R1A 1 NA, durabilidade elétrica 100000 ciclos,
Lógica do relé configurável R1B 1 NF, durabilidade elétrica 100000 ciclos,
Lógica do relé configurável R1C,
Lógica do relé configurável R2A 1 NA, durabilidade elétrica 100000 ciclos,
Lógica do relé configurável R2C
Corrente de comutação máxima:
Saída de relé R1A, R1B, R1C: Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA,
Saída de relé R1A, R1B, R1C: Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC,
Saída de relé R1A, R1B, R1C, R2A, R2C: Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA,
Saída de relé R1A, R1B, R1C, R2A, R2C: Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC,
Saída de relé R2A, R2C: Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA,
Saída de relé R2A, R2C: Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC
Corrente de comutação mínima: Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC
Método de acesso: Escravo CANopen
Operação em 4 quadrantes possível: Verdadeiro
Perfil de controle de motor assíncrono:
Relação de tensão/frequência, 5 pontos,
Controle vetorial de fluxo sem sensor, padrão,
Relação tensão/frequência - Economia de Energia, U/f ao quadrado,
Controle do vetor de fluxo sem sensor - Economia de energia,
Relação de tensão/frequência, 2 pontos
Perfil de controle de motor síncrono: Controle vetorial sem sensor
Sobretorque temporário: 170…200 % do torque nominal do motor
Frequência máxima de saída: 0,599 kHz
Rampas de aceleração e desaceleração: Linear
Comutação de rampa: Adaptação em rampa de aceleração/desaceleração
Aceleração/desaceleração com paragem automática com injeção DC
Compensação da diferença de velocidade do motor: Automático, seja qual for a carga,
Ajustável 0..0,300 %
Não disponível na relação de tensão/frequência (2 ou 5 pontos)
Frequência de comutação: 2..0,16 kHz ajustável
Frequência de comutação nominal: 4 kHz
Frenagem até a paralisação: Por injeção CC
Brake chopper integrated: Verdadeiro
Corrente da linha:
20,7 A a 380 V (trabalho pesado),
14,5 A a 500 V (trabalho pesado)
Corrente Máxima de Entrada: 20,7 A
Tensão máxima de saída: 500 V
Potência aparente: 12,6 kVA a 500 V (trabalho pesado)
Frequência da rede: 50...60 Hz
Tolerância relativa da frequência da rede simétrica: 5 %
Linha potencial Isc: 22 kA
Corrente de carga base em alta sobrecarga: 14,3 A
Dissipação de alimentação em W: Ventilador: 195,0 W a 380 V 4 kHz

Funções de segurança:
Com função de segurança Safely Limited Speed (SLS): Verdadeiro,
Com função de segurança Safe brake management (SBC/SBT): Falso,
Com função de segurança Safe Operating Stop (SOS): Falso,
Com função de segurança Safe Position (SP): Falso,
Com função de segurança Safe programmable logic: Falso,
Com função de segurança Safe Speed Monitor (SSM): Falso,
Com função de segurança Safe Stop 1 (SS1): Verdadeiro,
Com função de segurança Safe Stop 2 (SS2): Falso,
Com função de segurança Safe torque off (STO): Verdadeiro,
Com função de segurança Safely Limited Position (SLP): Falso,
Com função de segurança Safe Direction (SDI): Falso

Tipo de proteção:
Interrupções da fase de entrada: unidade,
Sobrecorrente entre fases de saída e terra: unidade,
Proteção contra sobreaquecimento: unidade,
Curto-circuito entre fases do motor: unidade,
Proteção térmica: unidade
Largura: 150 mm
Altura: 232,0 mm
Profundidade: 178,0 mm
Peso líquido: 3,5 kg

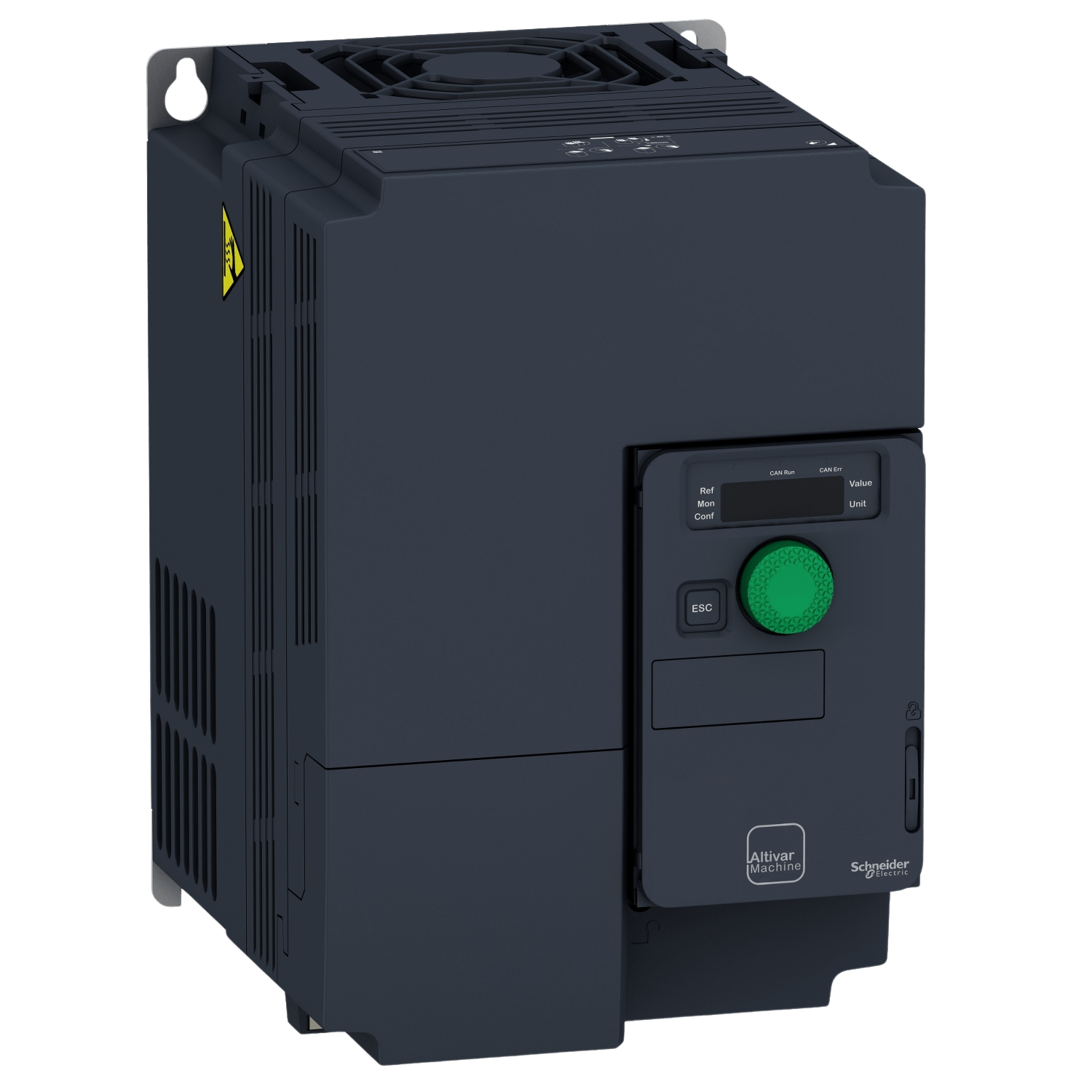

* Imagem meramente ilustrativas
