Inversor Altivar 650 380V 100CV 145A ATV650D75N4E IP55 C/ Interruptor - Schneider

Os inversores de frequência da linha Altivar Process 600 atendem as principais necessidades dos processos, pensando na eficiência dos equipamentos e economia de energia. Estes produtos estão focados em aplicações de gestão de fluidos e gases, atendendo setores de Tratamento de água, Mineração, Óleo e gás e Alimentos e Bebidas. O modelo ATV650D75N4 é recomendado para motores com range de potência de 75kW / 100 hp, para aplicações que requerem sobrecarga leve (até 120%), e 55kW / 75 hp, quando requerem sobrecarga alta (até 150%), e possui alimentação trifásica de 380...480Vac.

linha de produtos Altivar Process ATV600
tipo de produto ou componente Velocidade variável
aplicação específica do produto Processo e utilitários
nome curto do dispositivo ATV650
variante Com interruptor de desconexão destino do produto
Motores assíncronos motores síncronos
tipo de resfriamento Convecção forçada
linha potencial Isc 50 kA
perfil de controle de motor assíncrono
Padrão de torque constante Padrão de torquevariável
Modo de torque otimizado perfil de controle do motor síncrono
Motor de relutância síncrona Motor de ímã permanente
frequência de saída 0,0001… 0,5 kHz
frequência de saída do drive de velocidade 0,1… 599 Hz
frequência de comutação nominal 2,5 kHz
lógica de entrada discreta 16 velocidades predefinidas
protocolo de porta de comunicação Ethernet
Modbus serial Modbus TCP
modo de montagem
Suporte de parede
voltagem de saída
<= tensão de alimentação
compensação de escorregamento do motor
Não disponível na lei do motor de ímã permanente Automático qualquer que seja a carga
Pode ser suprimido Automático qualquer que seja a carga
rampas de aceleração e desaceleração Linear ajustável separadamente de 0,01 ... 9999 s
frenagem até a paralisação Por injeção DC
largura 345 mm
altura 1250 mm
profundidade 436 mm
Peso do Produto 89,3 kg
número de entrada analógica 3
número de entrada discreta 8
número de saída analógica 2
número de saída de relé 3
isolamento Entre os terminais de energia e controle

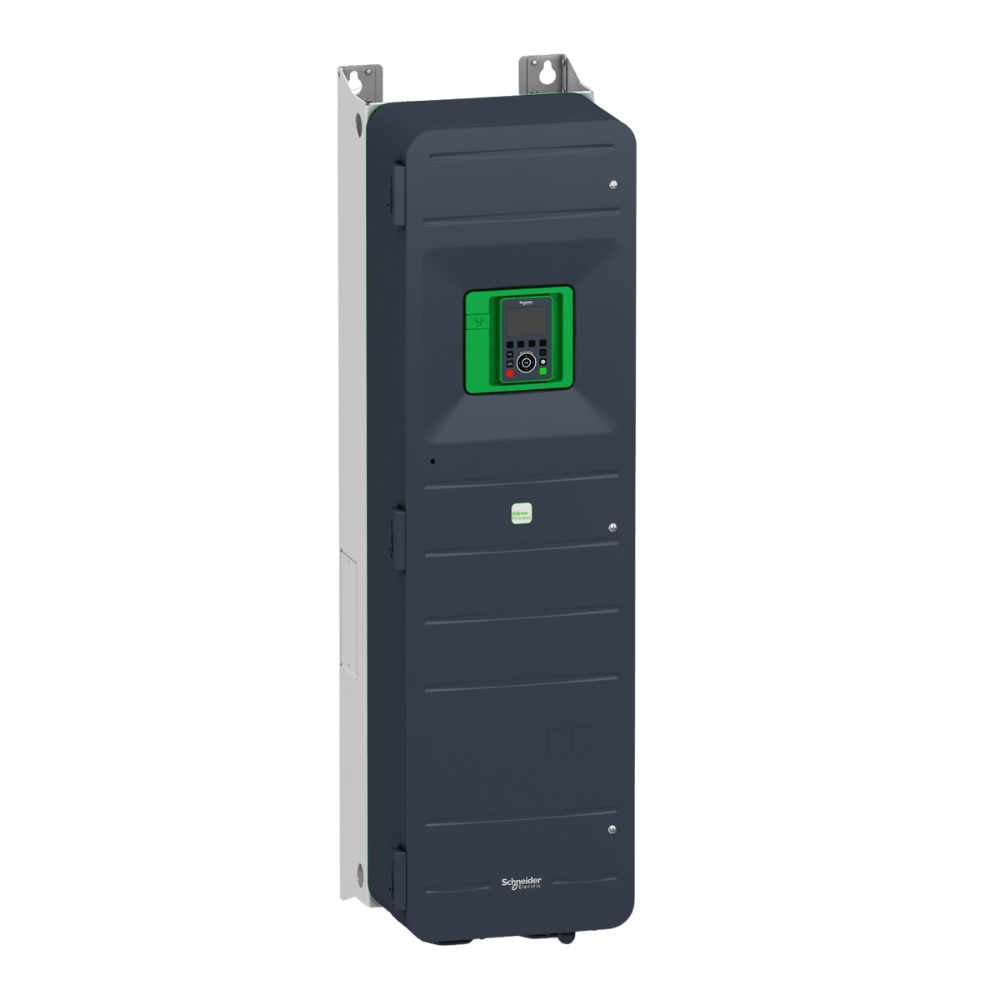

*Imagem meramente ilustrativa*
