Inversor Altivar 71 240V 75Cv 221A ATV71HD55M3X - Schneider

Principal linha de produto: Altivar 71
tipo de produto ou componente: Propulsor de velocidade variável
aplicação específica do produto: Máquinas de alta potência, complexas
nome do componente: ATV71
alimentação do motor kW: 55 kW, trifásico a 200...240 V
alimentação do motor cv: 75 hp, trifásico a 200...240 V
maximum motor cable length
100 m cabo blindado
200 m cabo não blindado
power supply voltage: 200...240 V - 15...10 %
número de fases da rede: Trifásico
corrente da linha
173 A of 240 V trifásico 55 kW / 75 hp
200 A of 200 V trifásico 55 kW / 75 hp
filtro EMC: Sem filtro EMC
Tipo de montagem: Com dissipador
variante: Versão reforçada
potência aparente: 71,9 kVA a 240 V trifásico 55 kW / 75 hp
linha potencial Isc: 35 kA of trifásico
corrente de saída nominal: 221 A a 2,5 kHz 230 V trifásico 55 kW / 75 hp
corrente momentânea máxima
332 A of 60 s trifásico 55 kW / 75 hp
365 A of 2 s trifásico 55 kW / 75 hp
frequência de saída: 0,1…500 Hz
frequência de comutação nominal: 2,5 kHz
frequência de comutação
2,5...8 kHz ajustável
2,5...8 kHz com
perfil de controle de motor assíncrono: Controle de vetor de fluxo (FVC) com sensor (vetor de corrente); Controle de vetor de fluxo sem sensor (SFVC) (vetor de tensão ou corrente); Relação de frequência/tensão (2 ou 5 pontos); Sistema ENA (adaptação de energia) para cargas desbalanceadas
tipo de polarização: Sem impedância of Modbus
Complementar destino do produto: Motores síncronos; Motores assíncronos
power supply voltage limits: 170…264 V
power supply frequency: 50..60 Hz - 5...5 %
power supply frequency limits: 47,5...63 Hz
intervalo de velocidades
1…100 of motor assíncrono no modo de ciclo aberto, sem retorno de velocidade
1…1000 of motor assíncrono no modo de ciclo fechado com retorno do codificador
1…50 of motor síncrono no modo de ciclo aberto, sem retorno de velocidade
precisão da velocidade
+/- 0,01% da velocidade nominal no modo de ciclo fechado com retorno do codificador 0,2 Tn a Tn
+/- 10% do deslize nominal sem retorno de velocidade 0,2 Tn a Tn
precisão de torque
+/- 15 % no modo de ciclo aberto, sem retorno de velocidade
+/- 5 % no modo de ciclo fechado com retorno do codificador
sobretorque temporário
170 % de torque nominal do motor +/- 10 % of 60 s a cada 10 minutos
220 % de torque nominal do motor +/- 10 % of 2 s
torque de frenagem
<= 150 % com resistor de frenagem ou elevação
0.3 sem resistor de frenagem
perfil de controle de motor síncrono: Controle de vetor sem retorno de velocidade
retorno de regulamento: Regulador PI ajustável
compensação da diferença de velocidade do motor : Ajustável; Não disponível na relação de tensão/frequência (2 ou 5 pontos); Suprimível; Automático seja qual for a carga
diagnostic: 1 LED (Vermelho) para tensão da unidade
tensão de saída <= tensão da fonte de alimentação
isolamento: Elétrico entre a potência e o controle
conexão elétrica
Terminal, capacidade de Fixação: 2,5 mm², AWG 14 (EA-/EA1+, EA2, SA1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, ENER)
Terminal, capacidade de Fixação: 2 x 100 mm² (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
Terminal, capacidade de Fixação: 60 mm² (PA, PB)
Terminal, capacidade de Fixação: 2 x 100 mm² (PC/-, PO, PA/+)
torque de aperto
0,6 N.m (EA-/EA1+, EA2, SA1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, ENER)
24 N.m, 212 lb.pol (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
12 N.m, 106 lb.pol (PA, PB)
41 N.m, 360 lb.pol (PC/-, PO, PA/+)
alimentação: Alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos; Alimentação interna: 24 V CC (21…27 V), <200 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
número de entrada analógica: 2
tipo da entrada analógica
EA1-/EA1+ tensão diferencial bipolar: +/- 10 V CC 24 V máx., Resolução 11 bits + sinal
EA2 corrente configurável através de software: 0..20 mA, Impedância: 242 Ohm, Resolução 11 bits
EA2 tensão configurável através de software: 0..10 V CC 24 V máx., Impedância: 30000 Ohm, Resolução 11 bits
input sampling time
2 ms +/- 0,5 ms (EA1-/EA1+) - analógico entrada (s)
2 ms +/- 0,5 ms (EA2) - analógico entrada (s)
2 ms +/- 0,5 ms (LI1...LI5) - digital entrada (s)
2 ms +/- 0,5 ms (LI6)se configurado como entrada lógica - digital entrada (s)
tempo de resposta
<= 100 ms no STO (Desligamento Seguro do Torque)
SA1 2 ms, Tolerância +/- 0,5 ms of analógico saída(s)
R1A, R1B, R1C 7 ms, Tolerância +/- 0,5 ms of digital saída(s)
R2A, R2B 7 ms, Tolerância +/- 0,5 ms of digital saída(s)
absolute accuracy precision
+/- 0.6 % (EA1-/EA1+ para uma variação de temperatura de 60 °C
+/- 0.6 % (EA2 para uma variação de temperatura de 60 °C
+/- 1 % (SA1 para uma variação de temperatura de 60 °C
erro de linearidade: +/- 0,15% do valor máximo (EA1-/EA1+, EA2); +/- 0.2 % (SA1)
número de saída analógica: 1
tipo da saída analógica: SA1 saída lógica configurável por software 10 V 20 mA; SA1 corrente configurável através de software 0..20 mA, Impedância: 500 Ohm, Resolução 10 bits; SA1 tensão configurável através de software 0..10 V CC, Impedância: 470 Ohm, Resolução 10 bits
número de saída digital: 2
tipo de saída digital: Lógica do relé configurável: (R1A, R1B, R1C NA/NF - 100000 ciclos; Lógica do relé configurável: (R2A, R2B NA - 100000 ciclos
corrente de comutação mínima: 3 mA a 24 V CC of lógica do relé configurável
corrente de comutação máxima
R1, R2: 2 A a 250 V CA indutivo carga, cos phi = 0,4
R1, R2: 2 A a 30 V CC indutivo carga, cos phi = 0,4
R1, R2: 5 A a 250 V CA resistivo carga, cos phi = 1
R1, R2: 5 A a 30 V CC resistivo carga, cos phi = 1
número de entrada digital: 7
tipo de entrada digital
LI1...LI5: programável 24 V CC com PLC de nível 1, Impedância: 3500 Ohm
LI6: configurável por interruptor 24 V CC com PLC de nível 1, Impedância: 3500 Ohm
LI6: sonda PTC configurável por interruptor 0…6, Impedância: 1500 Ohm
ENER: entrada de segurança 24 V CC, Impedância: 1500 Ohm para ISO 13849-1 nível d
lógica de entrada digital
Lógica negativa (coletor) (LI1...LI5), > 16 V (estado 0), < 10 V (estado 1)
Lógica positiva (fonte) (LI1...LI5), < 5 V (estado 0), > 11 V (estado 1)
Lógica negativa (coletor) (LI6)se configurado como entrada lógica, > 16 V (estado 0), < 10 V (estado 1)
Lógica positiva (fonte) (LI6)se configurado como entrada lógica, < 5 V (estado 0), > 11 V (estado 1)
rampas de aceleração e desaceleração: S, U ou personalizado
Adaptação auto. da rampa se excedido o poder de frenagem, através da resistência
Linear ajustável separadamente de 0,01 a 9000 s
frenagem até à paralisação: Por injeção CC

tipo de proteção
Contra ultrapassagem do limite de velocidade: unidade
Contra perda de fase de entrada: unidade
Abertura no circuito de controle: unidade
Interrupções da fase de entrada: unidade
Sobretensão de linha de alimentação: unidade
Subtensão de alimentação de linha: unidade
Sobrecorrente entre fases de saída e terra: unidade
Proteção contra sobreaquecimento: unidade
Sobretensões no barramento CC: unidade
Curto-circuito entre fases do motor: unidade
Proteção térmica: unidade
Interrupção da fase do motor: motor
Remoção de potência: motor
Proteção térmica: motor

resistência de isolamento > 1 MOhm 500 V CC em 1 minuto à terra
resolução de frequência
Entrada analógica: 0,024/50 Hz
Unidade visor: 0,1 Hz
interface física: 2 fios RS 485 para Modbus
estrutura de transmissão: RTU of Modbus
taxa de transmissão: 4800 bps:; 9600 bps; 19200 bps; 38,4 Kbps of Modbus no terminal
9600 bps, 19200 bps of Modbus na face frontal
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps of CANopen
formato de dados: 8 bits, 1 paragem, paridade par of Modbus na face frontal; 8 bits, ímpar, par ou paridade não configurável of Modbus no terminal
número de endereços: 1…127 para CANopen; 1…247 para Modbus
método de acesso: Escravo CANopen
gravação: CE
posição de operação: Vertical +/- 10 graus
altura: 920 mm
profundidade: 377 mm
largura: 320 mm
peso do produto: 100 kg

placa de opção: Placa de comunicação of CC-Link; Controlador dentro da placa programável; Placa de comunicação of DeviceNet; Placa de comunicação of Ethernet/IP; Placa de comunicação of Fipio; Placa de extensão de E/S; Placa de comunicação of Interbus-S; Placa de interface para codificador; Placa de comunicação of Modbus Plus; Placa de comunicação of Modbus TCP; Placa de comunicação of Modbus/Uni-Telway; Placa para grua suspensa; Placa de comunicação of Profibus DP; Placa de comunicação of Profibus DP V1.

força dielétrica: 2830 V CC entre a terra e os terminais de alimentação; 4230 V CC entre os terminais de controle e de alimentação
temperatura ambiente do ar para funcionamento: -10…50 °C (Sem redução de valor
temperatura ambiente para armazenamento: -25…70 °C
altitude de funcionamento <= 1000 m Sem redução de valor; 1000...3000 m com degradação de corrente de 1% por 100 m

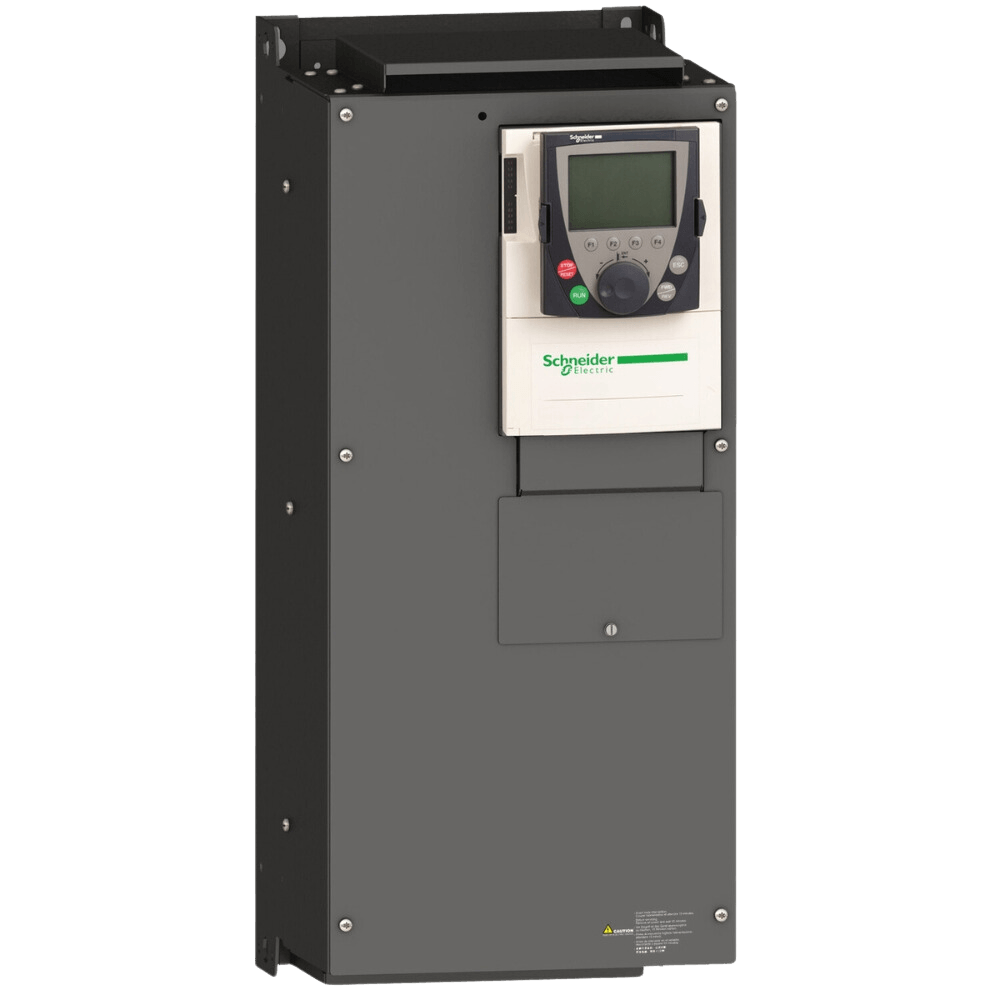

* Imagem meramente ilustrativa
