Inversor/Gerador Solar On-Grid 20KW Trif. 220V C/ Protecao+AFCI e Monitoramento Wi-Fi SG20CX-LV-V112 – Sungrow

Inversor string trifásico 220V de múltiplos MPPTs
- 30A por MPPT, compatível com módulos FV 550Wp+
- Algoritmo MPPT exclusivo
- Diagnóstico e proteção de componentes-chave
- Diagnóstico de curva IV inteligente
- Função de registro de falha da rede
- Peso e dimensões reduzidas
- Conector de engate rápido
- Proteção IP66 e anticorrosão C5
- DPS CC tipo I+II, DPS CA tipo II

Entrada CC
Potência máx. de entrada FV recomendada: 42 kWp
Tensão máxima de entrada FV: 850 V
Tensão FV de operação mín/Tensão de entrada de inicialização: 160 V / 200 V
Tensão de entrada FV nominal: 360 V
Intervalo de tensão MPPT: 160 V - 800 V
N° de entradas MPPT independentes: 3
N° de strings FV por MPPT: 2
Corrente de entrada máxima FV: 90 A ( 30 A * 3 )
Corrente máx. de CC de curto-circuito: 120 A ( 40 A * 3 )
Corrente máxima para conector CC: 20 A

Saída CA
Potência nominal de saída CA: 20 kW
Potência máx. de saída CA: 22 kVA
Corrente nominal de saída CA: 57,8 A
Corrente de saída CA máxima: 52,5 A
Tensão CA nominal: 3 / N / PE, 127 / 220 V
Intervalo de tensão CA: 165 V - 290 V
Frequência nominal: 50 Hz / 60 Hz
Faixa de frequência da rede: 45 a 55 / 55 a 65 Hz
THD: < 3 % ( à potência nominal )
Fator de potência na potência nominal/fator de potência ajustável: >0.99 / 0.8 adiantado – 0.8 atrasado
Fases de alimentação/Fases de conexão: 3 / 3 - N - PE

Eficiência Máxima/Eficiência europeia: 97,57% / 96,97%

Monitoramento de Rede: Sim
Proteção contra polaridade CC reversa: Sim
Proteção contra curto-circuito CA: Sim
Proteção contra fuga de corrente: Sim
Proteção contra surto: Tipo I + II CC / Tipo II CA
Monitoramento de falha de aterramento: Sim
Chave seccionadora inteligente CC: Sim
Monitoramento por string: Sim
Sistema de proteção de arcos elétricos (AFCI): Sim, conforme IEC 63027

Dimensões (LxAxP): 645x575x245 mm
Peso: 38 KG
Método de instalação: Suporte de instalação na parede
Topologia: Sem transformador
Grau de proteção: IP66
Corrosão: C5
Intervalo da temperatura ambiente operacional: -30°C - 60°C
Faixa de umidade relativa permitida (sem condensação): 0 – 100%
Método de resfriamento: Ventilação forçada inteligente
Altitude máxima de operação: 4.000m
Visor: LED, Bluetooth+aplicativo
Comunicação: RS485 / WLAN
Tipo de conexão CC: Evo2 ( máx. 6 mm² )
Tipo de conexão CA: Terminal OT (16 mm² - 35 mm²)
Especificação dos cabos CA: Diâmetro externo 18 mm - 38 mm
Conformidade: IEC 62109, IEC 61727, IEC 62116, NBR 16149, NBR16150 e certificação Inmetro
Suporte à rede: Função Q noturna, LVRT, HVRT, controle de potência ativa e reativa e potência controle da taxa de rampa

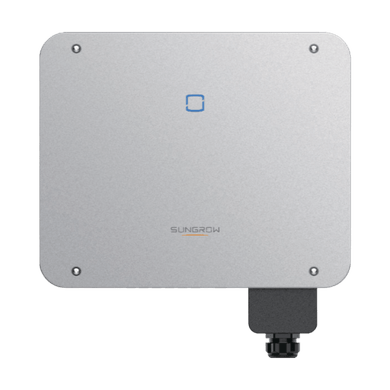

*Imagem Meramente Ilustrativa*
