Inversor/Gerador Solar On-Grid 75KW Trif. 220V C/ Proteção+AFCI e Monitoramento Wi-Fi SG75CX-LV – Sungrow

Inversor string de multiplas MPPTs para sistemas 850Vcc / 220Vca
- 48A de corrente de operação por MPPT, compatível com módulos de alta potência
- Algoritmo MPPT Global para otimização de séries parcialmente sombreadas
- Limpeza automática do sistema de ventilação, menos manutenção e mais eficiência
- Detecção precisa de falhas com identificação da string defeituosa
- Interrupção ativa a nível de string com chave de proteção inteligente
- AFCI integrado, conforme IEC 63027 e com range de detecção até 450m
- DPS CC tipo I+II e DPS CA tipo II, conforme ABNT NBR 16690
- Proteção IP66 e anticorrosão C5

Entrada CC
Tensão máxima de entrada FV: 850 V
Tensão FV de operação mín/Tensão de entrada de inicialização: 180 V / 200 V
Tensão de entrada FV nominal: 360 V
Intervalo de tensão MPPT: 180 V – 8000 V
N° de entradas MPPT independentes: 7
N° de strings FV por MPPT: 3
Corrente de entrada máxima FV: 336 A ( 48 A × 7 )
Corrente máx. de CC de curto-circuito: 462 A ( 66 A × 7 )
Máx. corrente CC dos conectores de entrada: 30A

Saída CA
Potência nominal de saída CA: 75 kVA
Potência máx. de saída CA: 75 kVA
Corrente nominal de saída CA: 196.8 A
Corrente de saída CA máxima: 196.8 A
Tensão CA nominal: 3 / N / PE, 127 V / 220 V
Intervalo de tensão CA: 160 V - 300 V
Frequência nominal: 50 Hz / 60 Hz
Faixa de frequência da rede: 45 Hz – 55 Hz / 55 Hz – 65 Hz
THD: < 2 % ( à potência nominal )
Fator de potência na potência nominal/fator de potência ajustável: >0.99 / 0.8 adiantado – 0.8 atrasado
Fases de alimentação/Fases de conexão: 3 / 3-N-PE

Eficiência Máxima/Eficiência europeia: 97.8 % / 97.2 %

Monitoramento de Rede: Sim
Proteção contra polaridade CC reversa: Sim
Proteção contra curto-circuito CA: Sim
Proteção contra fuga de corrente: Sim
Proteção contra surto: CC Tipo I+II / CA Tipo II, conforme ABNT NBR 16690
Monitoramento de fugas à terra: Sim
Chave seccionadora inteligente CC: Sim
Monitoramento por string: Sim
Sistema de proteção de arcos elétricos (AFCI): Sim, conforme IEC 63027

Dimensões (LxAxP): 1025x795x360 mm
Peso: 100 KG
Método de instalação: Montagem em parede
Topologia: Sem transformador
Grau de proteção: IP66
Consumo noturno: ? 4 W
Proteção anticorrosão: C5
Intervalo da temperatura ambiente operacional: 30 a 60 ºC
Faixa de umidade relativa permitida (sem condensação): 0 – 100%
Método de resfriamento: Ventilação forçada inteligente
Altitude máxima de operação: 4.000m
Visor: LED, Bluetooth+APP
Comunicação: RS485 / WLAN
Tipo de conexão CC: Evo2 (Máx. 6 mm² )
Tipo de conexão CA: Terminais OT / DT ( 120 mm² - 400 mm² )
Especificação dos cabos CA: Diâmetro externo 18~38 mm
Conformidade: Portaria Inmetro nº140 de 21 de março de 2022, IEC 63027
Suporte à rede: Reativos noturnos, LVRT, HVRT, controle de potência ativa e reativa e controle de taxa de rampa de potência

* Uma tensão de entrada que exceda o intervalo de tensão operacional do MPPT acionará a proteção do inversor
** Consulte o manual do usuário para informações sobre o intervalo de tensão MPP para potência nominal

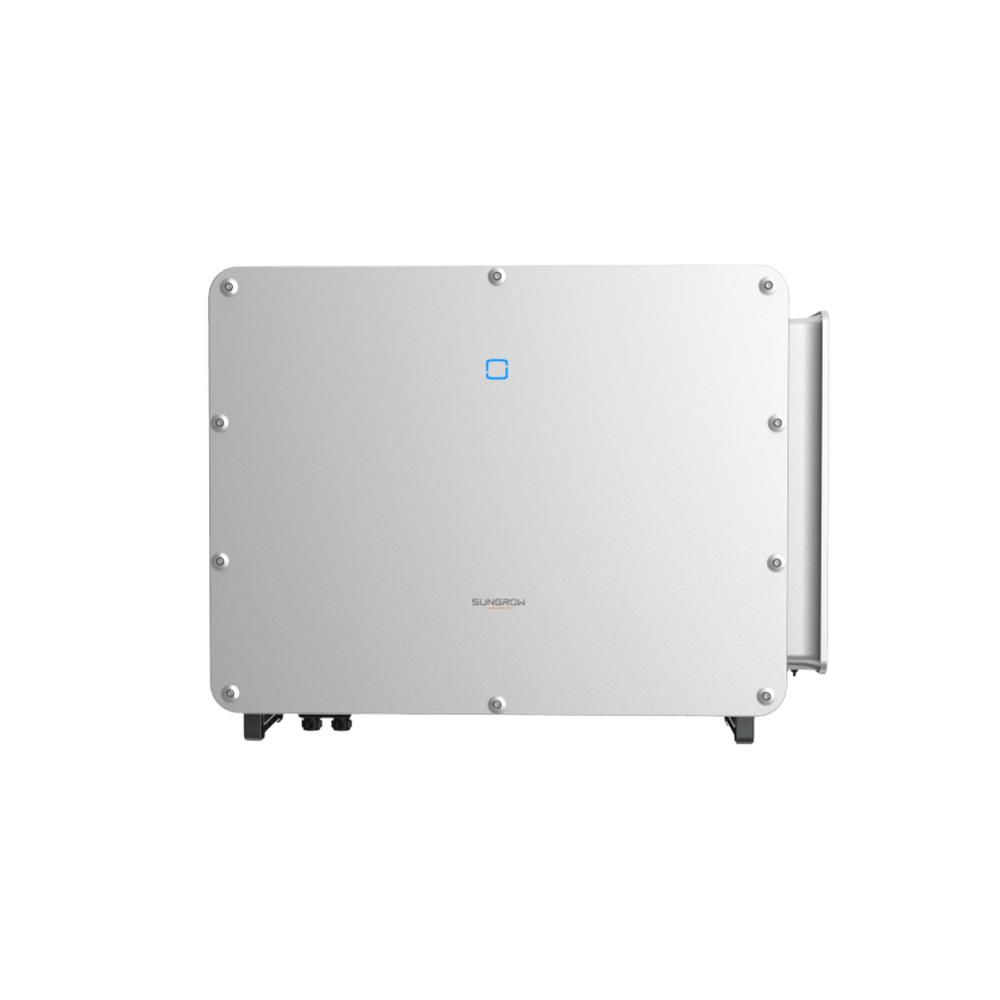

*Imagem Meramente Ilustrativa*
