Medidor de Energia iEM3150 63A Medição Direta ModBus Cód. A9MEM3150 – Schneider

Contador de energia iEM3150 3F 63A Cl1 ModBus A9MEM3150

Os medidores de energia da série Acti9 iEM3000 oferecem uma gama atraente de medidores de energia trifásicos montados em trilho DIN com display LCD. A sinalização local adicional inclui LED verde indicador de ativação, LED amarelo intermitente para verificação de precisão e indicadores de comunicação. Este medidor pode ser usado em aplicações de subfaturamento e medição parcial. O medidor fornece as seguintes classes de precisão: Energia ativa: classe 1 conforme IEC 62053-21 e conforme IEC 61557-12. O medidor medirá potência ativa e reativa, energia ativa e reativa, tensão e corrente. Projetado para redes de 50Hz ou 60Hz, a tensão de alimentação pode variar de 100 a 277VAC ou 173 a 480VAC. A corrente nominal de linha para este medidor é de até 63A de conexão direta e suportará configurações monofásicas e neutras, trifásicas e trifásicas e neutras. O protocolo de comunicação é Modbus com suporte de terminal de parafuso. Sem portas de comunicação secundárias.

Linha de Produtos: PowerLogic Acti9 iEM3000
Tipo de produto ou componente: Contador de energia
Nome abreviado do equipamento: iEM3150

Segmento de mercado:
Edifícios Edifício de pequenas dimensões Gestão de custos: Faturação: Entrada principal
Edifícios Edifício de pequenas dimensões Gestão de custos: Faturação: Sub-alimentador
Edifícios Edifício de pequenas dimensões Gestão de custos: Faturação: Quadro de distribuição
Edifícios Edifício de média dimensão Gestão de custos: Faturação: Entrada principal
Edifícios Edifício de média dimensão Gestão de custos: Faturação: Sub-alimentador
Edifícios Edifício de média dimensão Gestão de custos: Faturação: Quadro de distribuição
Edifícios Edifício de grande dimensão Gestão de custos: Faturação: Entrada principal
Edifícios Edifício de grande dimensão Gestão de custos: Faturação: Sub-alimentador
Edifícios Edifício de grande dimensão Gestão de custos: Faturação: Quadro de distribuição
Edifícios Multi-site Gestão de custos: Faturação: Entrada principal
Edifícios Multi-site Gestão de custos: Faturação: Sub-alimentador
Edifícios Multi-site Gestão de custos: Faturação: Quadro de distribuição
Centro de dados Gestão de custos: Faturação
Saúde Gestão de custos: Faturação
Indústria Gestão de custos: Faturação
Edifícios Edifício de pequenas dimensões Gestão de custos: alocação de custos: Entrada principal
Edifícios Edifício de pequenas dimensões Gestão de custos: alocação de custos: Sub-alimentador
Edifícios Edifício de pequenas dimensões Gestão de custos: alocação de custos: Quadro de distribuição
Edifícios Edifício de média dimensão Gestão de custos: alocação de custos: Entrada principal
Edifícios Edifício de média dimensão Gestão de custos: alocação de custos: Sub-alimentador
Edifícios Edifício de média dimensão Gestão de custos: alocação de custos: Quadro de distribuição
Edifícios Edifício de grande dimensão Gestão de custos: alocação de custos: Entrada principal
Edifícios Edifício de grande dimensão Gestão de custos: alocação de custos: Sub-alimentador
Edifícios Edifício de grande dimensão Gestão de custos: alocação de custos: Quadro de distribuição
Edifícios Multi-site Gestão de custos: alocação de custos: Entrada principal
Edifícios Multi-site Gestão de custos: alocação de custos: Sub-alimentador
Edifícios Multi-site Gestão de custos: alocação de custos: Quadro de distribuição
Centro de dados Gestão de custos: alocação de custos
Saúde Gestão de custos: alocação de custos
Indústria Gestão de custos: alocação de custos


Identificação de pólos:
3P
3P + N
1P + N

Tipo de medição:
Energia ativa
Corrente
Tensão
Potência ativa

Aplicação do aparelho:
Medida parcial
Sub-faturação

Classe de precisão:
Classe 1 Energia ativaem conformidade com IEC 62053-21
Classe 1 Energia ativaem conformidade com IEC 61557-12

Tipo de entrada: Ligação direta
[In] Corrente nominal: 63 A

Tensão nominal:
100…277 V
173…480 V

Frequência da rede: 50 Hz / 60 Hz
Tipo de tecnologia: Eletrónico
Tipo de visor: Visor LCD
Taxa de amostragem: 32 Amostras / Ciclo
Corrente de medição: 0…63 A
Valor máximo medido: 99999999.9 kWh
Protocolo da porta de comunicação: Modbus RTU a 9.6, 19.2 e 38.4 kbauds Par / ímpar ou nenhuma, isolamento 4000 V
Suporte da porta de comunicação: Bloco do terminal de parafusos: RS485

Sinalização local:
Verde Indicador luminoso: Energia ligada
Amarelo Intermitente LED: Controlo de precisão
Amarelo Indicador luminoso: Comunicações estão activas na porta do Modbus (Modbus)

Número de entradas: 0
Número de saídas: 0
Modo de montagem: Por clipe
Suporte de montagem: Calha DIN
Ligações – terminais:
Terminais de parafuso 16 mm² cabo(s)
Categoria de sobretensão: III
largura: 90 mm
Altura: 95 mm
Profundidade: 69 mm

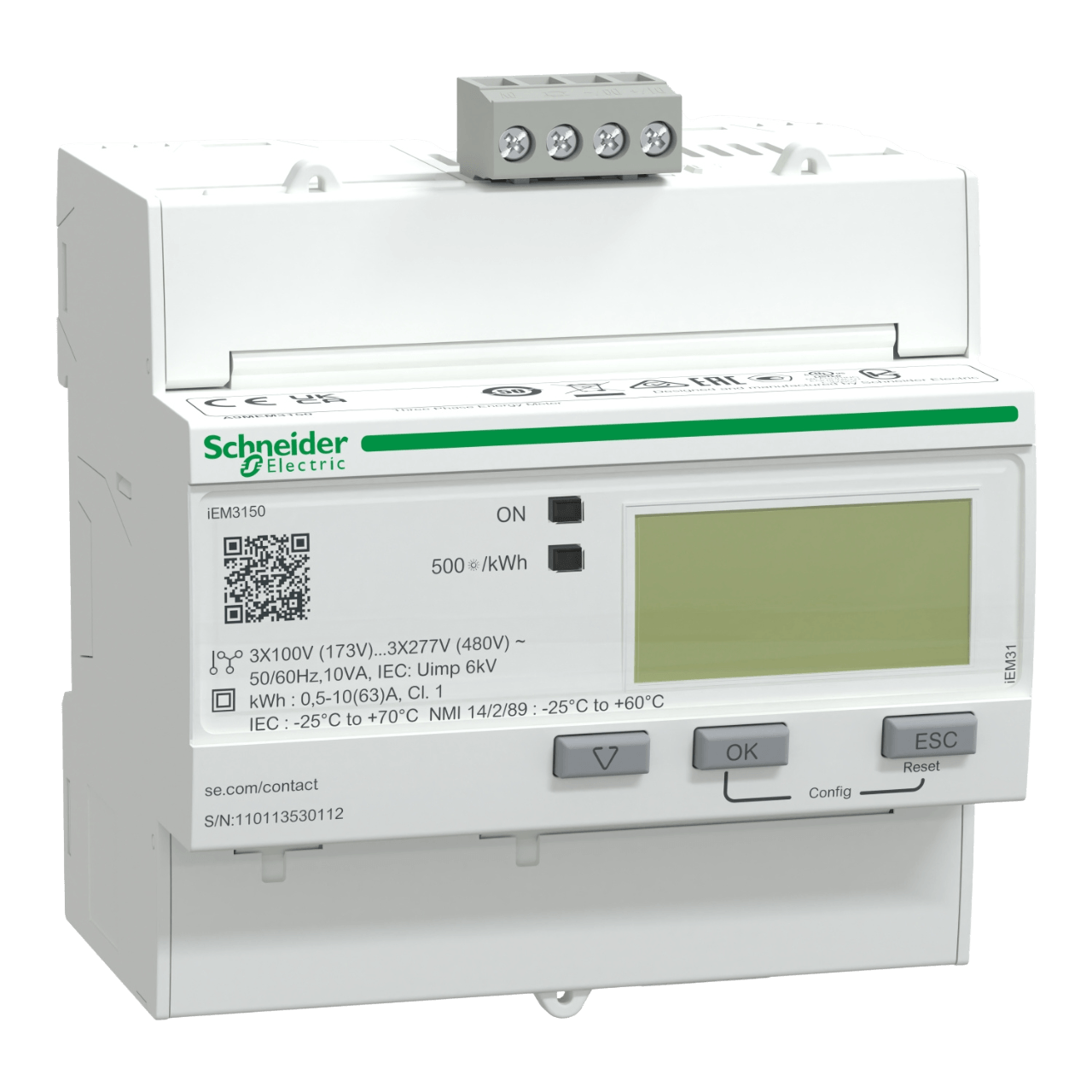

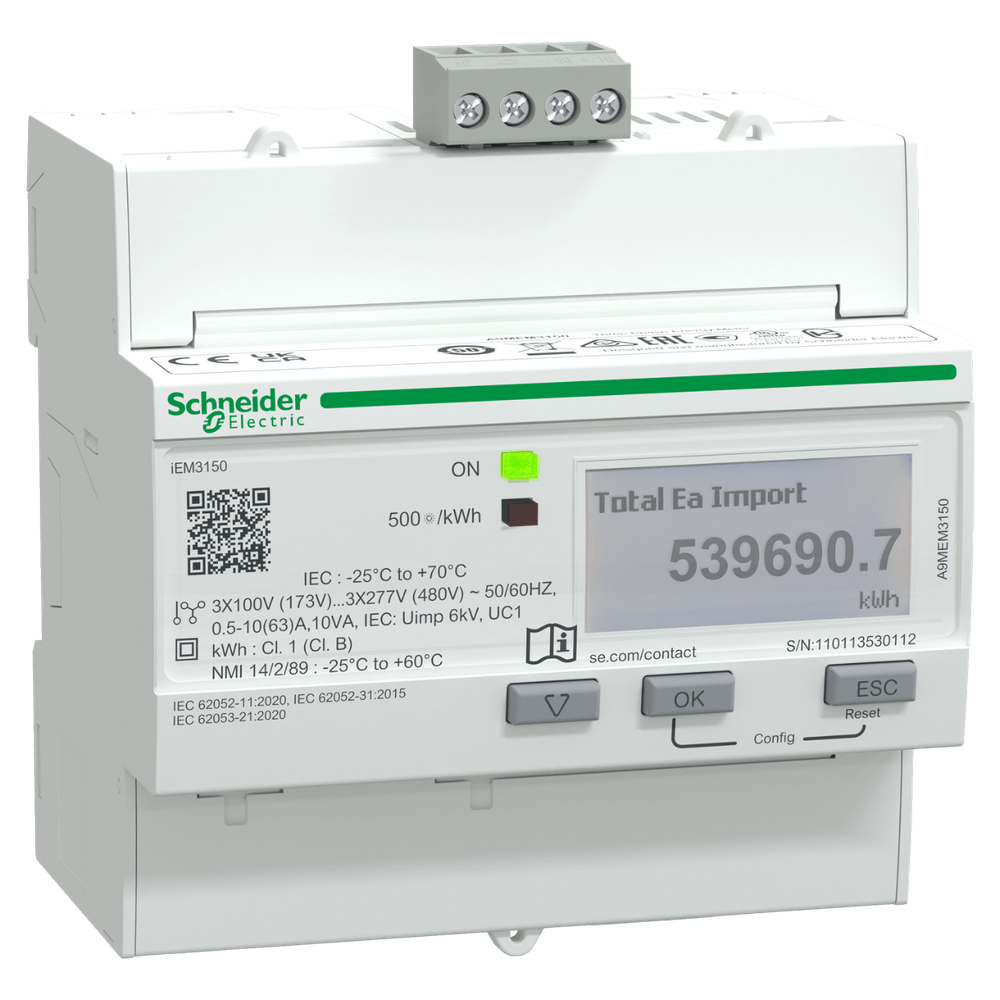

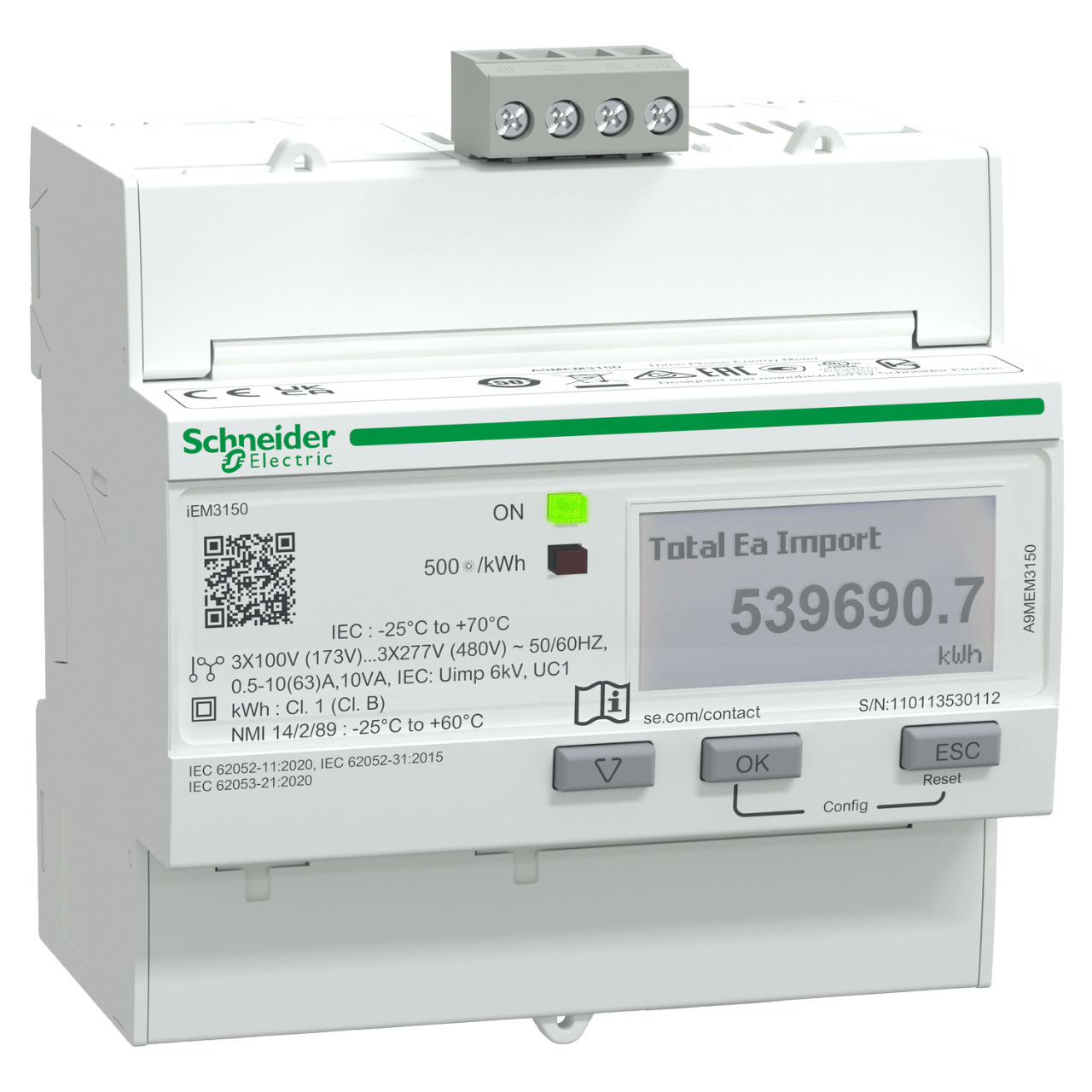

*Imagem Meramente Ilustrativa
