Módulo C/1SA 0/4-20MA C/Saída Analógica XN-1AO-I (04-20MA) Ref. 140065 - Eaton

Nome do Produto
Módulo de saída Eaton XN
Parte nº.
XN-1AO-I(0/4...20MA)
Comprimento/Profundidade do Produto
55,4 milímetros
Altura do produto
74,1 milímetros
Largura do produto
12,6 milímetros
Peso do Produto
0,032 quilograma
Certificações
Nº de classe CSA: 2252-01, 2252-81
Reconhecido pela UL
IEC/EN 61000-6-2
O relatório da UL aplica-se aos EUA e ao Canadá
IEC/EN 61131-2
Certificado pela UL para uso no Canadá
Nº de arquivo da UL: E205091
IEC /EN 6113-2
Nº de controle de categoria UL: NRAQ, NRAQ7
CSA-C22.2 No. 142
CE
CULus
UL 508
IEC/EN 61000-6-4
Nome comercial do produto
XN
Tipo de Produto
Módulo de saída
Subtipo de produto
Nenhum
Notas de Catálogo
0,2
0/4 a 20 mA
300 ppm/°C de fundo de escala
Recursos e funções
Tipo de conexão elétrica
Conexão de braçadeira de parafuso/mola
Características
Conexão Fieldbus através de acoplador de barramento separado possível
Saídas analógicas configuráveis
​​Saída, corrente
informações gerais
Consumo atual
50 mA, do terminal de alimentação
39 mA, do barramento do módulo, módulos de entrada analógica
Grau de proteção
IP20
NEMA1
Método de montagem
Possibilidade de montagem em trilho
Número de canais
1
Categoria de Produto
Módulo XN Fatia
Precisão de repetição
0,09% (desvio)
Ondulação residual
0,02%
Tipo
Módulo de E/S XI/ON
Usado com
XN-S3T-
SBB
Tipo de tensão
CC
Condições ambientais, mecânicas
Cair e derrubar
De acordo com IEC 60068-2-31, queda livre de acordo com IEC 60068-2-32
Resistência ao choque
Mecânico, conforme IEC/EN 60068-2-27
Contínuo conforme IEC/EN 60068-2-29
Resistência à vibração
De acordo com IEC/EN 60068-2-6
Condições ambientais climáticas
Temperatura ambiente de operação - min
0°C
Temperatura ambiente de operação - máx.
55ºC
Temperatura ambiente de armazenamento - min
-25ºC
Temperatura ambiente de armazenamento - máx.
85°C
Condições ambientais
Gases nocivos - SO2: 10 ppm (umidade relativa < 75%, sem condensação)
Gases nocivos - H2S: 1 ppm (umidade relativa < 75%, sem condensação)
Humidade relativa
5 - 95% (interior, Nível RH-2, sem condensação para armazenamento a 45°C)
Compatibilidade eletromagnética
Descarga de ar
De acordo com EN 61100-4-2
Impulso de explosão
De acordo com IEC/EN 61000-4-4
Descarga de contato
De acordo com EN 61100-4-2
Campos electromagnéticos
De acordo com IEC EN 61100-4-2
Interferência emitida
30 - 230 MHz (irradiado, alta frequência, de acordo com EN 55016-2-3)
230 - 1000 MHz (irradiado, alta frequência, de acordo com EN 55016-2-3)
RFI irradiada
CEI/EN 61100-4-6
Classificação de surto
De acordo com IEC/EN 61000-4-5 Nível 4
Quedas de tensão
De acordo com EN 61131-2 (flutuações de tensão/quedas de tensão)
Classificação elétrica
Perda de energia
1W
Tensão operacional nominal
24 V CC (terminal de alimentação)
Tensão de alimentação em CA, 50 Hz - min
0 V CA
Tensão de alimentação em CA, 50 Hz - máx.
0 V CA
Tensão de alimentação em CC - min
20,4 V CC
Tensão de alimentação em CC - máx.
28,8 V CC
Comunicação
Número de bytes
3 bytes de parâmetro
Protocolo
Outros sistemas de ônibus
Entrada/Saída
Frequência
200 Hz (transferência)
Linearidade
0,02%
Resistência de carga
< 0,001 h (carga indutiva)
< 450 Ω
Representação do valor medido

Inteiro assinado de 16 bits justificado à esquerda de faixa completa de 12 bits
Variáveis ​​medidas
Atual
Número de entradas (analógicas)
0
Número de saídas (analógicas)
1
Saída
1 saída analógica
Corrente de saída
0/4 - 20 mA
Tempo de acomodação
0,5 ms, Carga capacitiva, Módulos de saída analógica
0,1 ms, Carga resistiva, Módulos de saída analógica
0,5 ms, Carga indutiva, Módulos de saída analógica
Ciclo de tempo
Erro de deslocamento de 0,1%
Segurança
Categoria de segurança contra explosão para poeira
Nenhum
Categoria de segurança contra explosão para gás
Nenhum
Isolamento potencial
Através do optoacoplador: sim
Verificação de projeto
Dissipação de calor do equipamento, Pvid dependente de corrente
1W
Capacidade de dissipação de calor Pdiss
0W
Dissipação de calor por pólo, Pvid dependente da corrente
0W
Corrente operacional nominal para dissipação de calor especificada (In)
0A
Dissipação de calor estático, Pvs não dependente de corrente
1W
10.2.2 Resistência à corrosão
Atende aos requisitos da norma do produto.
10.2.3.1 Verificação da estabilidade térmica dos invólucros
Atende aos requisitos da norma do produto.
10.2.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos da norma do produto.
10.2.3.3 Resistir. de Insul. esteira. ao calor/fogo anormal por eleição interna. efeitos
Atende aos requisitos da norma do produto.
10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos da norma do produto.
10.2.5 Elevação
Não se aplica, pois todo o quadro precisa ser avaliado.
10.2.6 Impacto mecânico
Não se aplica, pois todo o quadro precisa ser avaliado.
10.2.7 Inscrições
Atende aos requisitos da norma do produto.
10.3 Grau de proteção dos conjuntos
Atende aos requisitos da norma do produto.
10.4 Folgas e distâncias de fuga
Atende aos requisitos da norma do produto.
10.5 Proteção contra choque elétrico
Não se aplica, pois todo o quadro precisa ser avaliado.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todo o quadro precisa ser avaliado.
10.7 Circuitos elétricos internos e conexões
É de responsabilidade do montador do painel.
10.8 Conexões para condutores externos
É de responsabilidade do montador do painel.
10.9.2 Rigidez elétrica em frequência industrial
É de responsabilidade do montador do painel.
10.9.3 Tensão suportável de impulso
É de responsabilidade do montador do painel.
10.9.4 Teste de invólucros feitos de material isolante
É de responsabilidade do montador do painel.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. A Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É de responsabilidade do montador do painel.
10.12 Compatibilidade eletromagnética
É de responsabilidade do montador do painel.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que observadas as informações do folheto de instruções (IL).
DADOS TÉCNICOS ETIM 8.0
Controladores lógicos programáveis ​​PLC (EG000024) / Fieldbus, descentralizador. periferia - módulo de E/S analógica (EC001596)
Engenharia elétrica, automação, engenharia de controle de processos / Controle / Field bus, periférico descentralizado / Field bus, periférico descentralizado - módulo de E/S analógica (ecl@ss10.0.1-27-24-26-01 [BAA061014])
Tensão de alimentação CA 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação CC
20,4 - 28,8 V
Tipo de tensão de tensão de alimentação
CC
Entrada, atual
Não
Entrada, tensão
Não
Entrada, resistor
Não
Entrada, termômetro de resistência
Não
Entrada, termopar
Não
Sinal de entrada, configurável
Não
Resolução das entradas analógicas
0 bits
Corrente de saída
Sim
Voltagem de saída
Não
Sinal de saída configurável
Não
Resolução das saídas analógicas
16 bits
Número de entradas analógicas
0
Número de saídas analógicas
1
Entradas analógicas configuráveis
Sim
Saídas analógicas configuráveis
Sim
Número de interfaces HW Ethernet industrial
0
Número de interfaces PROFINET
0
Número de interfaces HW RS-232
0
Número de interfaces HW RS-422
0
Número de interfaces HW RS-485
0
Número de interfaces HW serial TTY
0
Número de interfaces HW paralelas
0
Número de interfaces HW sem fio
0
Número de interfaces HW USB
0
Número de interfaces HW outras
1
Protocolo de suporte para TCP/IP
Não
Protocolo de suporte para PROFIBUS
Não
Protocolo de suporte para CAN
Não
Protocolo de suporte para INTERBUS
Não
Protocolo de suporte para ASI
Não
Protocolo de suporte para KNX
Não
Protocolo de suporte para Modbus
Não
Protocolo de suporte para Data-Highway
Não
Protocolo de suporte para DeviceNet
Não
Protocolo de suporte para SUCONET
Não
Protocolo de suporte para LON
Não
Protocolo de suporte para PROFINET IO
Não
Protocolo de suporte para PROFINET CBA
Não
Protocolo de suporte para SERCOS
Não
Protocolo de suporte para Foundation Fieldbus
Não
Protocolo de suporte para EtherNet/IP
Não
Protocolo de suporte para Segurança AS-Interface no Trabalho
Não
Protocolo de suporte para DeviceNet Safety
Não
Protocolo de suporte para INTERBUS-Safety
Não
Protocolo de suporte para PROFIsafe
Não
Protocolo de suporte para SafetyBUS p
Não
Protocolo de suporte para outros sistemas de barramento
Sim
Rádio padrão Bluetooth
Não
Padrão de rádio Wi-Fi 802.11
Não
Padrão de rádio GPRS
Não
Padrão de rádio GSM
Não
Padrão de rádio UMTS
Não
Mestre de link IO
Não
Acessório do sistema
Sim
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
1
Tipo de conexão elétrica
Conexão de braçadeira de parafuso/mola
Possibilidade de conexão Fieldbus através de acoplador de barramento separado
Sim
Possibilidade de montagem em trilho
Sim
Montagem na parede/montagem direta
Não
Frontal embutido possível
Não
Possibilidade de montagem em rack
Não
Adequado para funções de segurança
Não
SIL de acordo com IEC 61508
Nenhum
Nível de desempenho de acordo com EN ISO 13849-1
Nenhum
Agente operacional anexo (Ex ia)
Não
Agente operacional anexo (Ex ib)
Não
Categoria de segurança contra explosão para gás
Nenhum
Categoria de segurança contra explosão para poeira
Nenhum

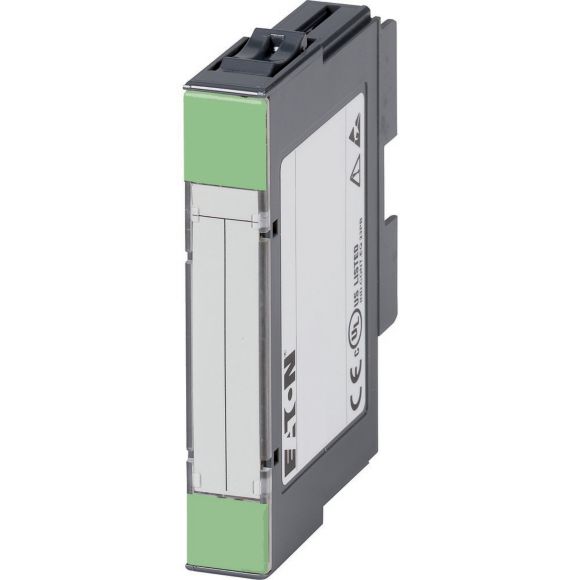

* Imagem meramente ilustrativas
