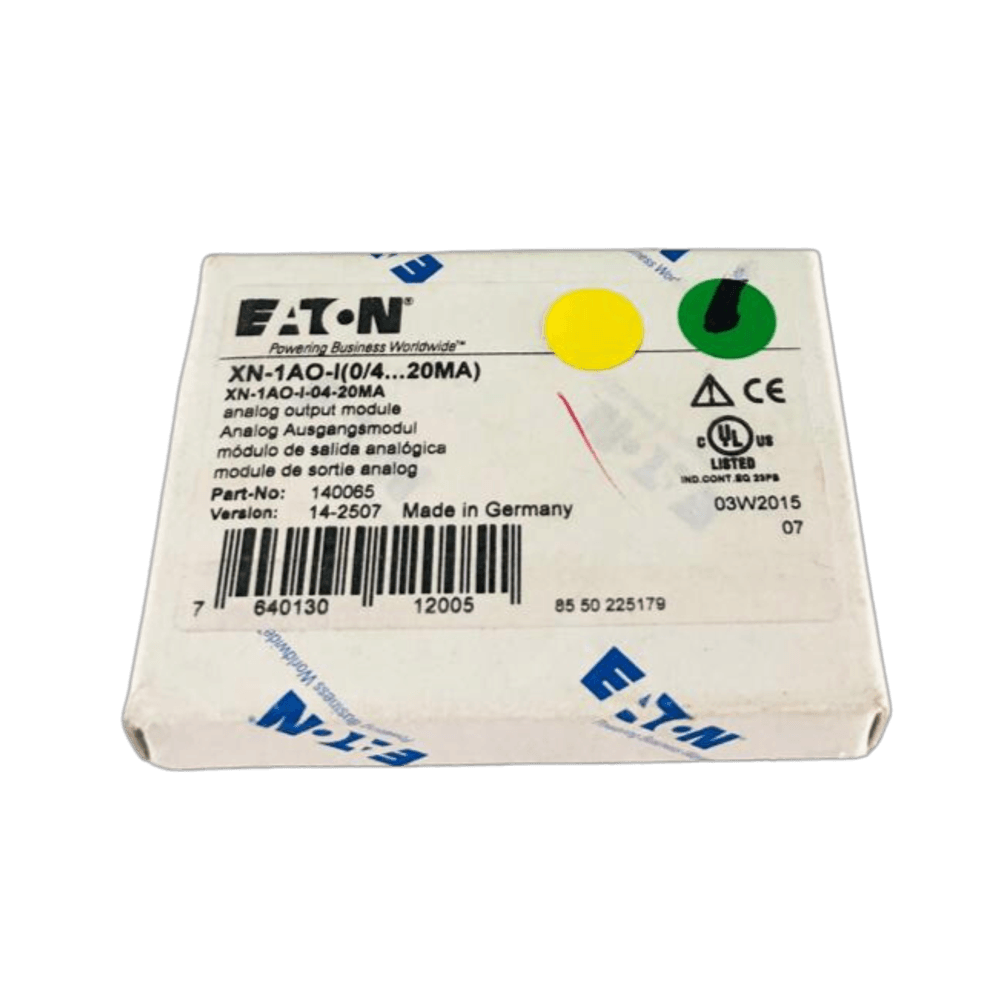

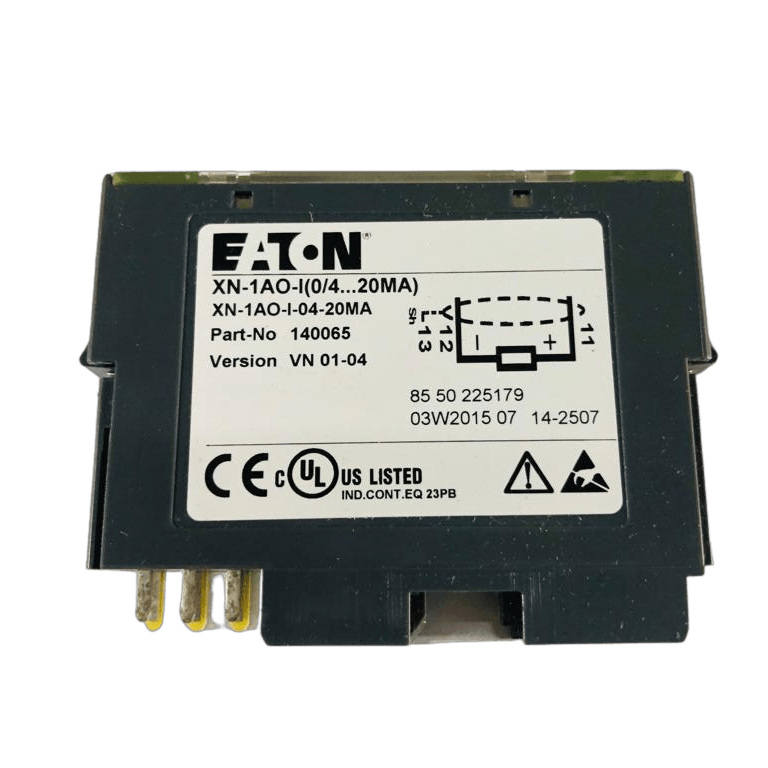

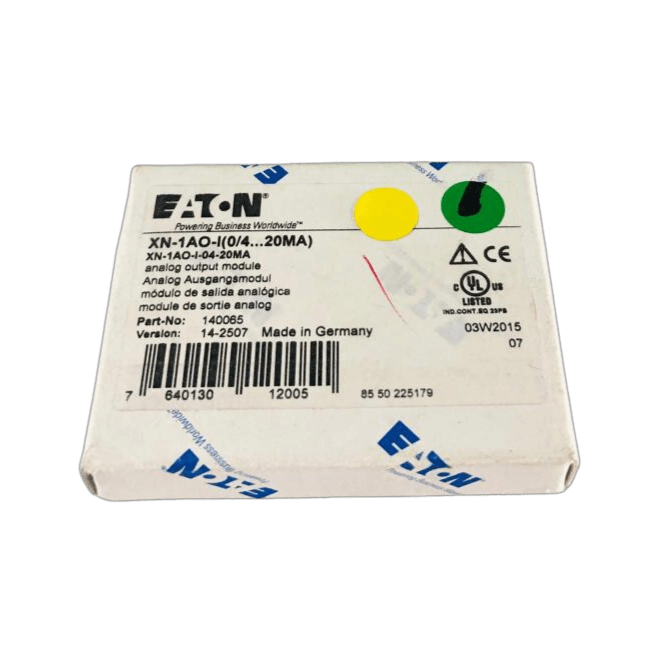

Módulo C/1SA 0/4-20MA C/Saída Analógica XN-1AO-I (04-20MA) Ref. 140065 - Eaton Eaton

Módulo C/1SA 0/4-20MA C/Saída Analógica XN-1AO-I (04-20MA) Ref. 140065 - Eaton Nome do Produto Módulo de saída Eaton XN Parte nº. XN-1AO-I(0/4...20MA) Comprimento/Profundidade do Produto 55,4 milímetros Altura do produto 74,1 milímetros Largura do produto 12,6 milímetros Peso do Produto 0,032 quilograma Certificações Nº de classe CSA: 2252-01, 2252-81 Reconhecido pela UL IEC/EN 61000-6-2 O relatório da UL aplica-se aos EUA e ao Canadá IEC/EN 61131-2 Certificado pela UL para uso no Canadá Nº de arquivo da UL: E205091 IEC /EN 6113-2 Nº de controle de categoria UL: NRAQ, NRAQ7 CSA-C22.2 No. 142 CE CULus UL 508 IEC/EN 61000-6-4 Nome comercial do produto XN Tipo de Produto Módulo de saída Subtipo de produto Nenhum Notas de Catálogo 0,2 0/4 a 20 mA 300 ppm/°C de fundo de escala Recursos e funções Tipo de conexão elétrica Conexão de braçadeira de parafuso/mola Características Conexão Fieldbus através de acoplador de barramento separado possível Saídas analógicas configuráveis ​​Saída, corrente informações gerais Consumo atual 50 mA, do terminal de alimentação 39 mA, do barramento do módulo, módulos de entrada analógica Grau de proteção IP20 NEMA1 Método de montagem Possibilidade de montagem em trilho Número de canais 1 Categoria de Produto Módulo XN Fatia Precisão de repetição 0,09% (desvio) Ondulação residual 0,02% Tipo Módulo de E/S XI/ON Usado com XN-S3T- SBB Tipo de tensão CC Condições ambientais, mecânicas Cair e derrubar De acordo com IEC 60068-2-31, queda livre de acordo com IEC 60068-2-32 Resistência ao choque Mecânico, conforme IEC/EN 60068-2-27 Contínuo conforme IEC/EN 60068-2-29 Resistência à vibração De acordo com IEC/EN 60068-2-6 Condições ambientais climáticas Temperatura ambiente de operação - min 0°C Temperatura ambiente de operação - máx. 55ºC Temperatura ambiente de armazenamento - min -25ºC Temperatura ambiente de armazenamento - máx. 85°C Condições ambientais Gases nocivos - SO2: 10 ppm (umidade relativa < 75%, sem condensação) Gases nocivos - H2S: 1 ppm (umidade relativa < 75%, sem condensação) Humidade relativa 5 - 95% (interior, Nível RH-2, sem condensação para armazenamento a 45°C) Compatibilidade eletromagnética Descarga de ar De acordo com EN 61100-4-2 Impulso de explosão De acordo com IEC/EN 61000-4-4 Descarga de contato De acordo com EN 61100-4-2 Campos electromagnéticos De acordo com IEC EN 61100-4-2 Interferência emitida 30 - 230 MHz (irradiado, alta frequência, de acordo com EN 55016-2-3) 230 - 1000 MHz (irradiado, alta frequência, de acordo com EN 55016-2-3) RFI irradiada CEI/EN 61100-4-6 Classificação de surto De acordo com IEC/EN 61000-4-5 Nível 4 Quedas de tensão De acordo com EN 61131-2 (flutuações de tensão/quedas de tensão) Classificação elétrica Perda de energia 1W Tensão operacional nominal 24 V CC (terminal de alimentação) Tensão de alimentação em CA, 50 Hz - min 0 V CA Tensão de alimentação em CA, 50 Hz - máx. 0 V CA Tensão de alimentação em CC - min 20,4 V CC Tensão de alimentação em CC - máx. 28,8 V CC Comunicação Número de bytes 3 bytes de parâmetro Protocolo Outros sistemas de ônibus Entrada/Saída Frequência 200 Hz (transferência) Linearidade 0,02% Resistência de carga < 0,001 h (carga indutiva) < 450 Ω Representação do valor medido Inteiro assinado de 16 bits justificado à esquerda de faixa completa de 12 bits Variáveis ​​medidas Atual Número de entradas (analógicas) 0 Número de saídas (analógicas) 1 Saída 1 saída analógica Corrente de saída 0/4 - 20 mA Tempo de acomodação 0,5 ms, Carga capacitiva, Módulos de saída analógica 0,1 ms, Carga resistiva, Módulos de saída analógica 0,5 ms, Carga indutiva, Módulos de saída analógica Ciclo de tempo Erro de deslocamento de 0,1% Segurança Categoria de segurança contra explosão para poeira Nenhum Categoria de segurança contra explosão para gás Nenhum Isolamento potencial Através do optoacoplador: sim Verificação de projeto Dissipação de calor do equipamento, Pvid dependente de corrente 1W Capacidade de dissipação de calor Pdiss 0W Dissipação de calor por pólo, Pvid dependente da corrente 0W Corrente operacional nominal para dissipação de calor especificada (In) 0A Dissipação de calor estático, Pvs não dependente de corrente 1W 10.2.2 Resistência à corrosão Atende aos requisitos da norma do produto. 10.2.3.1 Verificação da estabilidade térmica dos invólucros Atende aos requisitos da norma do produto. 10.2.3.2 Verificação da resistência dos materiais isolantes ao calor normal Atende aos requisitos da norma do produto. 10.2.3.3 Resistir. de Insul. esteira. ao calor/fogo anormal por eleição interna. efeitos Atende aos requisitos da norma do produto. 10.2.4 Resistência à radiação ultravioleta (UV) Atende aos requisitos da norma do produto. 10.2.5 Elevação Não se aplica, pois todo o quadro precisa ser avaliado. 10.2.6 Impacto mecânico Não se aplica, pois todo o quadro precisa ser avaliado. 10.2.7 Inscrições Atende aos requisitos da norma do produto. 10.3 Grau de proteção dos conjuntos Atende aos requisitos da norma do produto. 10.4 Folgas e distâncias de fuga Atende aos requisitos da norma do produto. 10.5 Proteção contra choque elétrico Não se aplica, pois todo o quadro precisa ser avaliado. 10.6 Incorporação de dispositivos e componentes de comutação Não se aplica, pois todo o quadro precisa ser avaliado. 10.7 Circuitos elétricos internos e conexões É de responsabilidade do montador do painel. 10.8 Conexões para condutores externos É de responsabilidade do montador do painel. 10.9.2 Rigidez elétrica em frequência industrial É de responsabilidade do montador do painel. 10.9.3 Tensão suportável de impulso É de responsabilidade do montador do painel. 10.9.4 Teste de invólucros feitos de material isolante É de responsabilidade do montador do painel. 10.10 Aumento de temperatura O construtor do painel é responsável pelo cálculo do aumento de temperatura. A Eaton fornecerá dados de dissipação de calor para os dispositivos. 10.11 Classificação de curto-circuito É de responsabilidade do montador do painel. 10.12 Compatibilidade eletromagnética É de responsabilidade do montador do painel. 10.13 Função mecânica O dispositivo atende aos requisitos, desde que observadas as informações do folheto de instruções (IL). DADOS TÉCNICOS ETIM 8.0 Controladores lógicos programáveis ​​PLC (EG000024) / Fieldbus, descentralizador. periferia - módulo de E/S analógica (EC001596) Engenharia elétrica, automação, engenharia de controle de processos / Controle / Field bus, periférico descentralizado / Field bus, periférico descentralizado - módulo de E/S analógica (ecl@ss10.0.1-27-24-26-01 [BAA061014]) Tensão de alimentação CA 50 Hz 0 - 0 V Tensão de alimentação CA 60 Hz 0 - 0 V Tensão de alimentação CC 20,4 - 28,8 V Tipo de tensão de tensão de alimentação CC Entrada, atual Não Entrada, tensão Não Entrada, resistor Não Entrada, termômetro de resistência Não Entrada, termopar Não Sinal de entrada, configurável Não Resolução das entradas analógicas 0 bits Corrente de saída Sim Voltagem de saída Não Sinal de saída configurável Não Resolução das saídas analógicas 16 bits Número de entradas analógicas 0 Número de saídas analógicas 1 Entradas analógicas configuráveis Sim Saídas analógicas configuráveis Sim Número de interfaces HW Ethernet industrial 0 Número de interfaces PROFINET 0 Número de interfaces HW RS-232 0 Número de interfaces HW RS-422 0 Número de interfaces HW RS-485 0 Número de interfaces HW serial TTY 0 Número de interfaces HW paralelas 0 Número de interfaces HW sem fio 0 Número de interfaces HW USB 0 Número de interfaces HW outras 1 Protocolo de suporte para TCP/IP Não Protocolo de suporte para PROFIBUS Não Protocolo de suporte para CAN Não Protocolo de suporte para INTERBUS Não Protocolo de suporte para ASI Não Protocolo de suporte para KNX Não Protocolo de suporte para Modbus Não Protocolo de suporte para Data-Highway Não Protocolo de suporte para DeviceNet Não Protocolo de suporte para SUCONET Não Protocolo de suporte para LON Não Protocolo de suporte para PROFINET IO Não Protocolo de suporte para PROFINET CBA Não Protocolo de suporte para SERCOS Não Protocolo de suporte para Foundation Fieldbus Não Protocolo de suporte para EtherNet/IP Não Protocolo de suporte para Segurança AS-Interface no Trabalho Não Protocolo de suporte para DeviceNet Safety Não Protocolo de suporte para INTERBUS-Safety Não Protocolo de suporte para PROFIsafe Não Protocolo de suporte para SafetyBUS p Não Protocolo de suporte para outros sistemas de barramento Sim Rádio padrão Bluetooth Não Padrão de rádio Wi-Fi 802.11 Não Padrão de rádio GPRS Não Padrão de rádio GSM Não Padrão de rádio UMTS Não Mestre de link IO Não Acessório do sistema Sim Grau de proteção (IP) IP20 Grau de proteção (NEMA) 1 Tipo de conexão elétrica Conexão de braçadeira de parafuso/mola Possibilidade de conexão Fieldbus através de acoplador de barramento separado Sim Possibilidade de montagem em trilho Sim Montagem na parede/montagem direta Não Frontal embutido possível Não Possibilidade de montagem em rack Não Adequado para funções de segurança Não SIL de acordo com IEC 61508 Nenhum Nível de desempenho de acordo com EN ISO 13849-1 Nenhum Agente operacional anexo (Ex ia) Não Agente operacional anexo (Ex ib) Não Categoria de segurança contra explosão para gás Nenhum Categoria de segurança contra explosão para poeira Nenhum * Imagem meramente ilustrativas
