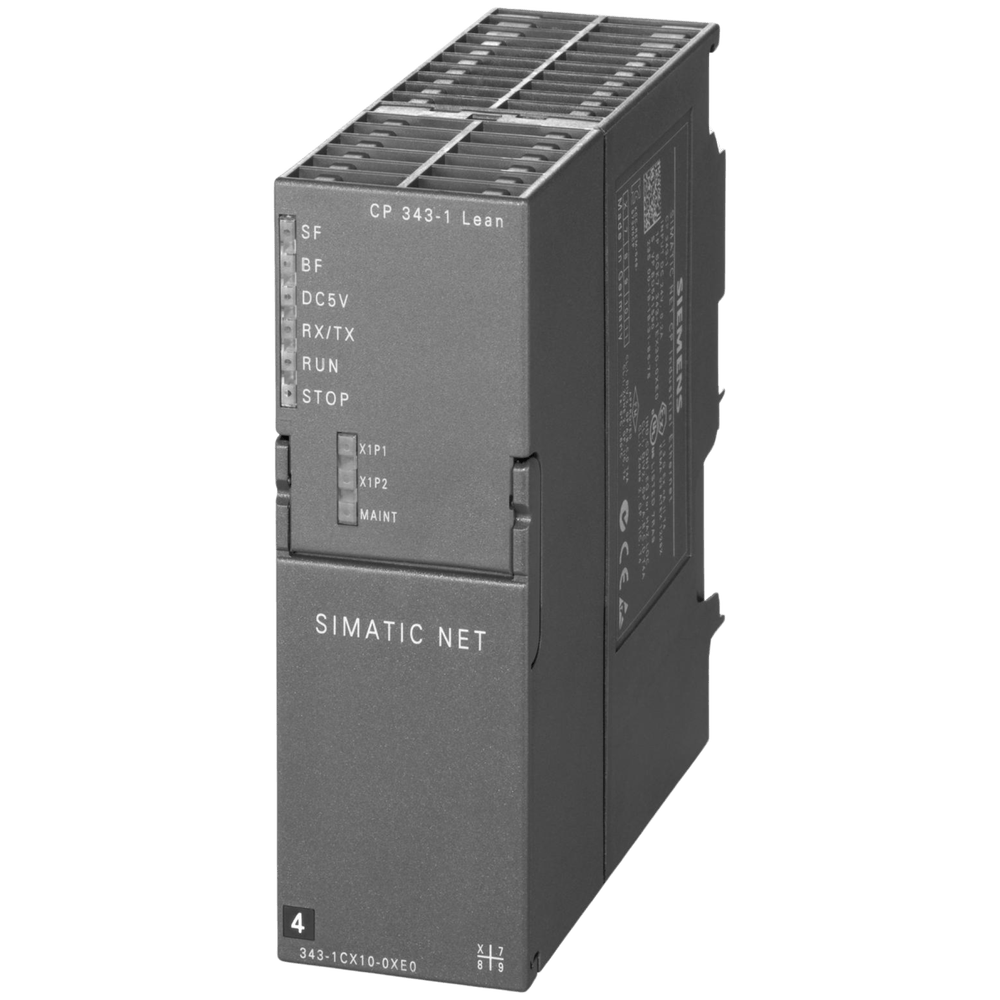

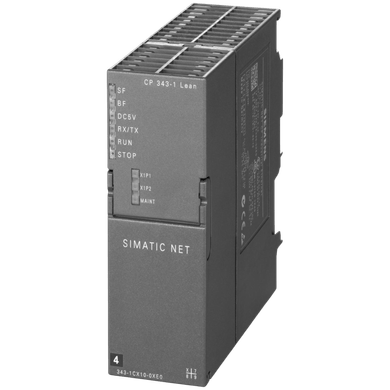

Processador de Comunicações CP 343-1 Lean

Função: Conexão do SIMATIC S7-300 ao Ethernet Industrial via TCP/IP e UDP
Protocolos Suportados:
Multicast
SEND/RECEIVE com e sem RFC1006
Fetch/Write
Comunicação S7 (servidor)
Dispositivo PROFINET IO: Integrado com switch de 2 portas ERTEC 200
Substituição do Módulo: Sem necessidade de PG
Diagnóstico SNMP
Inicialização: Via LAN
Conexões: 2x RJ45 para LAN com 10/100 Mbit/s
Taxa de Transferência

Taxa de Transferência:
● na 1ª interface: 10 ... 100 Mbit/s
Interfaces

Número de Interfaces: 2 (de acordo com Ethernet Industrial)
Número de Conexões Elétricas:
● na 1ª interface (de acordo com Ethernet Industrial): 2
● para alimentação: 1
Tipo de Conexão Elétrica

Interface de Ethernet Industrial: Porta RJ45
Tipo de Conexão:
● na 1ª interface (de acordo com Ethernet Industrial): Porta RJ45
● para alimentação: Bloco de terminais plugável de 2 polos
Tensão de Alimentação, Consumo de Corrente, Perda de Potência

Tipo de Tensão / da Tensão de Alimentação: CC
Tensão de Alimentação:
● do barramento de backplane: 5 V
● externa: 24 V
● valor nominal externa: 24 V
Tolerância Relativa:
● positiva (a 24 V): 20 %
● negativa (a 24 V): 15 %
Corrente Consumida:
● do barramento de backplane (a 5 V, típica): 0.2 A
● da tensão de alimentação externa (a 24 V, típica): 0.16 A
● da tensão de alimentação externa (a 24 V, máxima): 0.2 A
Perda de Potência [W]: 5.8 W
Condições Ambientais

Temperatura Ambiente:
● para instalação vertical / durante operação: 0 ... 40 °C
● para barramentos dispostos horizontalmente / durante operação: 0 ... 60 °C
● durante armazenamento: -40 ... +70 °C
● durante transporte: -40 ... +70 °C
Umidade Relativa:
● a 25 °C / sem condensação / durante operação / máxima: 95 %
Classe de Proteção: IP20
Design, Dimensões e Pesos

Formato do Módulo: Módulo compacto S7-300 de largura única
Largura: 40 mm
Altura: 125 mm
Profundidade: 120 mm
Peso Líquido: 0.22 kg
Método de Fixação:
● Montagem em trilho S7-300: Sim
Dados de Desempenho / Comunicação Aberta

Número de Conexões Possíveis:
● para comunicação aberta / através de blocos SEND/RECEIVE: máxima 8
Volume de Dados:
● como dados do usuário por ISO em conexão TCP: máxima 8 Kibyte
● como dados do usuário por conexão UDP: máxima 2 Kibyte
Número de Estações Multicast: 8
Dados de Desempenho / Comunicação S7

Número de Conexões Possíveis: máxima 4
Serviço:
● comunicação SIMATIC / como servidor: Sim
Dados de Desempenho / Modo Multi-Protocolo

Número de Conexões Ativas: 12
Dados de Desempenho / Comunicação PROFINET / como Controlador PN IO

Função do Produto: Controlador PROFINET IO: Não
Dados de Desempenho / Comunicação PROFINET / como Dispositivo PN IO

Função do Produto: Dispositivo PROFINET IO: Sim

Volume de Dados:
● como dados do usuário para variáveis de entrada: máxima 512 byte
● como dados do usuário para variáveis de saída: máxima 512 byte
● para cada submódulo como dispositivo PROFINET IO: 240 byte

Número de Submódulos / por Dispositivo PROFINET IO: 32

Dados de Desempenho / Telecontrole

Protocolo / é suportado:
● TCP/IP: Sim
Funções do Produto / Gerenciamento, Configuração, Engenharia

Função do Produto / Suporte a MIB: Sim
Protocolos Suportados:
● SNMP v1: Sim
● DCP: Sim
● LLDP: Sim
Software de Configuração

Necessário: STEP 7 V5.4 ou superior / STEP 7 Professional V11 (TIA Portal) ou superior
Função de Identificação & Manutenção

I&M0 - Informações Específicas do Dispositivo: Sim
I&M1 - Designação de Nível Superior / Designação de Localização: Sim
Funções do Produto / Diagnóstico

Função do Produto / Diagnóstico Baseado na Web: Sim
Funções do Produto / Comutador

Recurso do Produto / Comutador: Sim
Função do Produto:
● comutador gerenciado: Não
● com IRT / Comutador PROFINET IO: Não
● configuração com STEP 7: Sim
Funções do Produto / Redundância

Função do Produto:
● Redundância em Anel: Sim
● Gerenciador de Redundância: Não
Protocolo / é suportado:
● Protocolo de Redundância de Mídia (MRP): Sim
Funções do Produto / Segurança

Função do Produto:
● Proteção por Senha para Aplicações Web: Não
● ACL - Baseada em IP: Sim
● ACL - Baseada em IP para PLC/Roteamento: Não
● Desativação de Serviços Não Necessários: Sim
● Bloqueio de Comunicação via Portas Físicas: Sim
● Arquivo de Registro para Acesso Não Autorizado: Não
Funções do Produto / Tempo

Função do Produto / Suporte a SICLOCK: Sim
Função do Produto / Transmissão de Sincronização de Tempo: Sim
Protocolo / é suportado:
● NTP: Sim
