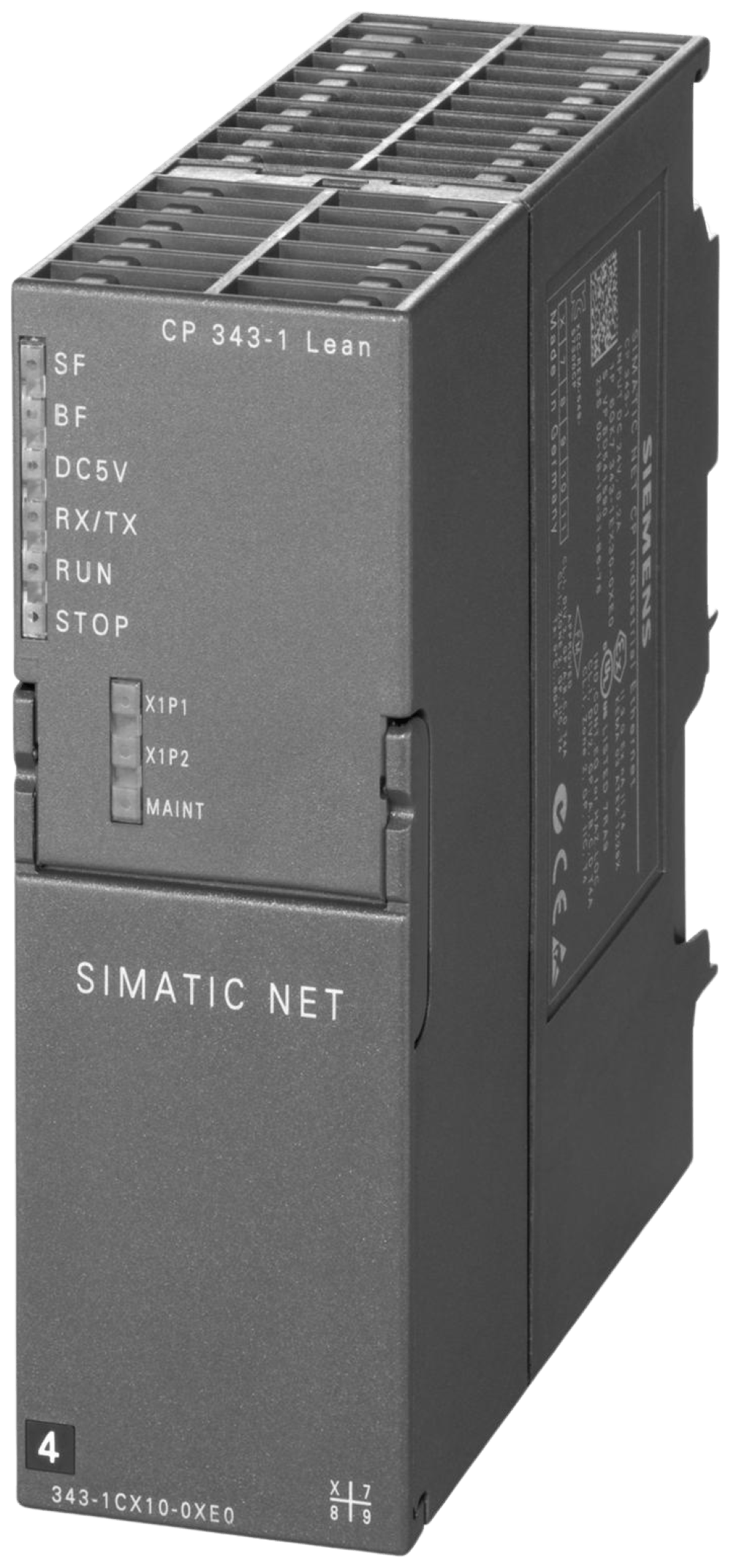

Módulo De Comunicação CP343-1 LEAN IE TCP/IP UDP 6GK7343-1CX10-0XE0 - Siemens

Modulo De Comunicação CP343-1 LEAN IE TCP/IP UDP 6GK7343-1CX10-0XE0 - Siemens Processador de Comunicações CP 343-1 Lean Função: Conexão do SIMATIC S7-300 ao Ethernet Industrial via TCP/IP e UDP Protocolos Suportados: Multicast SEND/RECEIVE com e sem RFC1006 Fetch/Write Comunicação S7 (servidor) Dispositivo PROFINET IO: Integrado com switch de 2 portas ERTEC 200 Substituição do Módulo: Sem necessidade de PG Diagnóstico SNMP Inicialização: Via LAN Conexões: 2x RJ45 para LAN com 10/100 Mbit/s Taxa de Transferência Taxa de Transferência: ● na 1ª interface: 10 ... 100 Mbit/s Interfaces Número de Interfaces: 2 (de acordo com Ethernet Industrial) Número de Conexões Elétricas: ● na 1ª interface (de acordo com Ethernet Industrial): 2 ● para alimentação: 1 Tipo de Conexão Elétrica Interface de Ethernet Industrial: Porta RJ45 Tipo de Conexão: ● na 1ª interface (de acordo com Ethernet Industrial): Porta RJ45 ● para alimentação: Bloco de terminais plugável de 2 polos Tensão de Alimentação, Consumo de Corrente, Perda de Potência Tipo de Tensão / da Tensão de Alimentação: CC Tensão de Alimentação: ● do barramento de backplane: 5 V ● externa: 24 V ● valor nominal externa: 24 V Tolerância Relativa: ● positiva (a 24 V): 20 % ● negativa (a 24 V): 15 % Corrente Consumida: ● do barramento de backplane (a 5 V, típica): 0.2 A ● da tensão de alimentação externa (a 24 V, típica): 0.16 A ● da tensão de alimentação externa (a 24 V, máxima): 0.2 A Perda de Potência [W]: 5.8 W Condições Ambientais Temperatura Ambiente: ● para instalação vertical / durante operação: 0 ... 40 °C ● para barramentos dispostos horizontalmente / durante operação: 0 ... 60 °C ● durante armazenamento: -40 ... +70 °C ● durante transporte: -40 ... +70 °C Umidade Relativa: ● a 25 °C / sem condensação / durante operação / máxima: 95 % Classe de Proteção: IP20 Design, Dimensões e Pesos Formato do Módulo: Módulo compacto S7-300 de largura única Largura: 40 mm Altura: 125 mm Profundidade: 120 mm Peso Líquido: 0.22 kg Método de Fixação: ● Montagem em trilho S7-300: Sim Dados de Desempenho / Comunicação Aberta Número de Conexões Possíveis: ● para comunicação aberta / através de blocos SEND/RECEIVE: máxima 8 Volume de Dados: ● como dados do usuário por ISO em conexão TCP: máxima 8 Kibyte ● como dados do usuário por conexão UDP: máxima 2 Kibyte Número de Estações Multicast: 8 Dados de Desempenho / Comunicação S7 Número de Conexões Possíveis: máxima 4 Serviço: ● comunicação SIMATIC / como servidor: Sim Dados de Desempenho / Modo Multi-Protocolo Número de Conexões Ativas: 12 Dados de Desempenho / Comunicação PROFINET / como Controlador PN IO Função do Produto: Controlador PROFINET IO: Não Dados de Desempenho / Comunicação PROFINET / como Dispositivo PN IO Função do Produto: Dispositivo PROFINET IO: Sim Volume de Dados: ● como dados do usuário para variáveis de entrada: máxima 512 byte ● como dados do usuário para variáveis de saída: máxima 512 byte ● para cada submódulo como dispositivo PROFINET IO: 240 byte Número de Submódulos / por Dispositivo PROFINET IO: 32 Dados de Desempenho / Telecontrole Protocolo / é suportado: ● TCP/IP: Sim Funções do Produto / Gerenciamento, Configuração, Engenharia Função do Produto / Suporte a MIB: Sim Protocolos Suportados: ● SNMP v1: Sim ● DCP: Sim ● LLDP: Sim Software de Configuração Necessário: STEP 7 V5.4 ou superior / STEP 7 Professional V11 (TIA Portal) ou superior Função de Identificação & Manutenção I&M0 - Informações Específicas do Dispositivo: Sim I&M1 - Designação de Nível Superior / Designação de Localização: Sim Funções do Produto / Diagnóstico Função do Produto / Diagnóstico Baseado na Web: Sim Funções do Produto / Comutador Recurso do Produto / Comutador: Sim Função do Produto: ● comutador gerenciado: Não ● com IRT / Comutador PROFINET IO: Não ● configuração com STEP 7: Sim Funções do Produto / Redundância Função do Produto: ● Redundância em Anel: Sim ● Gerenciador de Redundância: Não Protocolo / é suportado: ● Protocolo de Redundância de Mídia (MRP): Sim Funções do Produto / Segurança Função do Produto: ● Proteção por Senha para Aplicações Web: Não ● ACL - Baseada em IP: Sim ● ACL - Baseada em IP para PLC/Roteamento: Não ● Desativação de Serviços Não Necessários: Sim ● Bloqueio de Comunicação via Portas Físicas: Sim ● Arquivo de Registro para Acesso Não Autorizado: Não Funções do Produto / Tempo Função do Produto / Suporte a SICLOCK: Sim Função do Produto / Transmissão de Sincronização de Tempo: Sim Protocolo / é suportado: ● NTP: Sim * Imagem meramente ilustrativa
