Módulo Expansão Digital 8S TM2DRA8RT - Schneider

Linha de produto
Controlador lógico Modicon M238
Tipo de produto ou componente
I / O módulo de expansão
número de saída digital
8
tipo de saída digital
Relé
Complementar
Compatibilidade da linha
Twido
Advantys OTB
função de saída digital
1 NA
corrente por canal
2 A
Maximum current per output common
7 A
número de ponto comum
2
resistência de contato
45 MOhm
tempo de resposta
<= 10 ms do estado 0 para o estado 1 para Entrada
<= 5 ms do estado 1 para o estado o para Entrada
corrente de comutação mínima
0,1 mA a 0,1 V CC
isolamento entre canais
1.500 V por 1 minuto
isolamento entre os canais e lógica interna
2.300 V por 1 minuto
isolamento entre grupo de canais de saída
1.500 V por 1 minuto
durabilidade mecânica
20000000 ciclos
durabilidade elétrica
100000 ciclos 0,5 A CA-15 240 V CA cos phi = 0,35 indutivo
100000 ciclos 1 A CA-15 240 V CA cos phi = 0,7 indutivo
100000 ciclos 1 A CC-13 24 V CC indutivo (L/R = 7 ms)
100000 ciclos 2 A 240 V CA resistivo
100000 ciclos 2 A 30 V CC resistivo
consumo de corrente
30 mA a 5 V CC no estado 1 para todas as saídas
40 mA a 24 V CC no estado 1 para todas as saídas
Sinalização local
1 bloco de exibição
conexão elétrica
1 bloco de terminais de parafuso removível
Suporte de montagem
Trilho DIN de 35mm
Peso líquido
0,11 kg

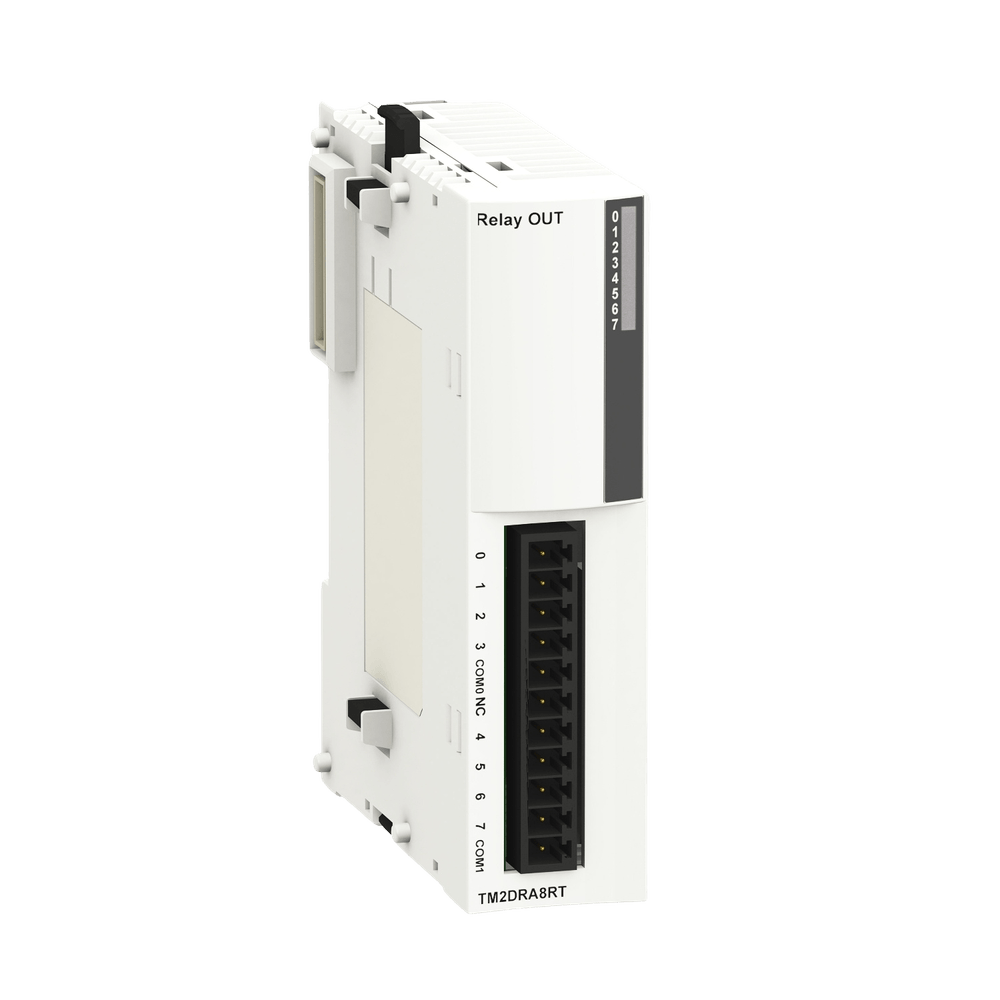

*Imagem meramente Ilustrativa*"
