Módulo Premium Processador Unity Ethernet Cód. TSXP576634M – Schneider

Módulo Premium Processador Unity Ethernet TSXP576634M - Schneider

linha de produtos: Plataforma de automação Modicon Premium
Tipo de produto ou componente: Processador unitário
designação de software: Unidade Pró
Conceito: Transparente pronto
Número de racks: 16 slots 4/6/8; 8 12 slots
Número de slots: 128; 96; 64
Capacidade do processador de E/S discreta: E/S 2040
Capacidade do processador de E/S analógica: 512 E/S
Número de canal específico do aplicativo: 64
Número de canal de controle de processo: 30 até 90 loops simples
Tipo de conexão integrada: Conector mini DIN fêmea de link serial não isolado (RS485) (19,2 kbit/s)
Ethernet TCP/IP Conector RJ45
Porta USB (12 Mbit/s)
Porta Ethernet
10BASE-T/100BASE-TX
Capacidade do processador do módulo de comunicação: 1; 3; 8; 5
Descrição da memória
RAM interna (com cartão PCMCIA) 2.048 kB de dados
RAM interna (com cartão PCMCIA) 7.168 kB de programa
RAM interna (sem cartão PCMCIA) 2.048 kB de programas e dados
Cartão PCMCIA 16.384 kB de armazenamento de dados adicional
Tamanho máximo das áreas dos objetos
128 %MWi palavras internas localizadas em dados internos
32768 %Mi bits internos localizados
64 %KWi palavras constantes localizadas em dados internos
Ilimitado (blocos de função DFB e EFB) dados internos não localizados
Ilimitado (dados elementares e derivados) dados internos não localizados
Estrutura do aplicativo: 1 tarefa rápida; 32 temporizadores; 1 tarefa mestre; 4 tarefas auxiliares; 128 tarefas de evento
Tempo de execução por instrução
0,0375...0,045 µs Booleano com cartão PCMCIA
0,0375...0,045 µs Booleano sem cartão PCMCIA
0,045...0,06 µs palavra ou aritmética de ponto fixo com cartão PCMCIA
0,045...0,06 µs palavra ou aritmética de ponto fixo sem cartão PCMCIA
0,48...0,56 µs de pontos flutuantes com cartão PCMCIA
0,48...0,56 µs de pontos flutuantes sem cartão PCMCIA
Número de instruções por ms
14 Kinst/ms 65% Booleano + 35% aritmética fixa com cartão PCMCIA
14 Kinst/ms 65% Booleano + 35% aritmética fixa sem cartão
PCMCIA 20,26 Kinst/ms 100% Booleano com cartão PCMCIA
20,26 Kinst/ms 100% Booleano sem cartão PCMCIA
Sobrecarga do sistema: 0,07 ms para tarefa rápida; 1 ms para tarefa mestre
Marcação: CE
Sinalização local
1 LED (verde) para porta Ethernet TCP/IP pronta (RUN)
1 LED (verde) para processador em execução (RUN)
1 LED (vermelho) para detecção de colisão (COL)
1 LED (vermelho) para falha na porta Ethernet TCP/IP ( ERR)
1 LED (vermelho) para módulo de E/S ou falha de configuração (I/O)
1 LED (vermelho) para falha do processador ou do sistema (ERR)
1 LED (amarelo) para atividade na porta do terminal TER ou AUX (TER)
1 LED (amarelo) para diagnóstico de link Ethernet (STS)
1 LED (amarelo) para atividade de recepção (RX)
1 LED (amarelo) para atividade de transmissão (TX)
Consumo atual: 1880 mA a 5 V CC
formato do módulo: Dobro
Peso líquido: 0,61kg

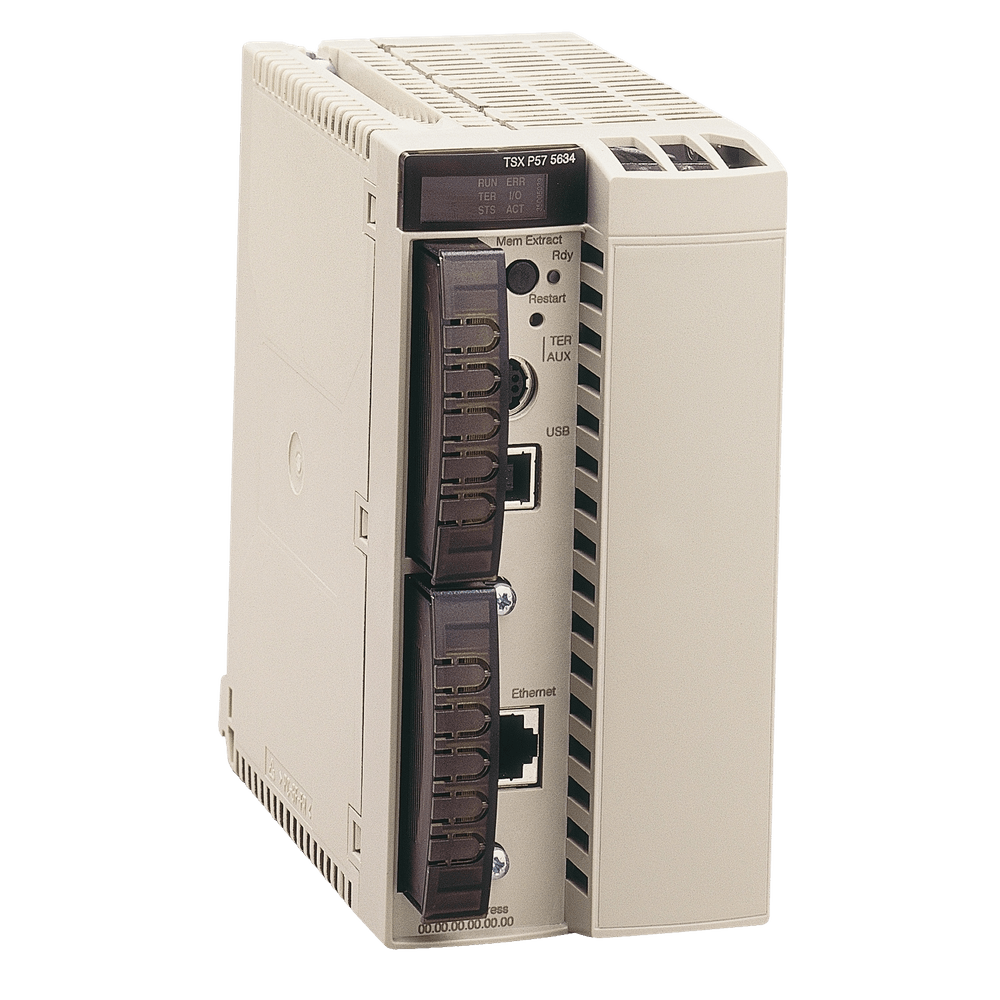

* Imagem meramente ilustrativas
